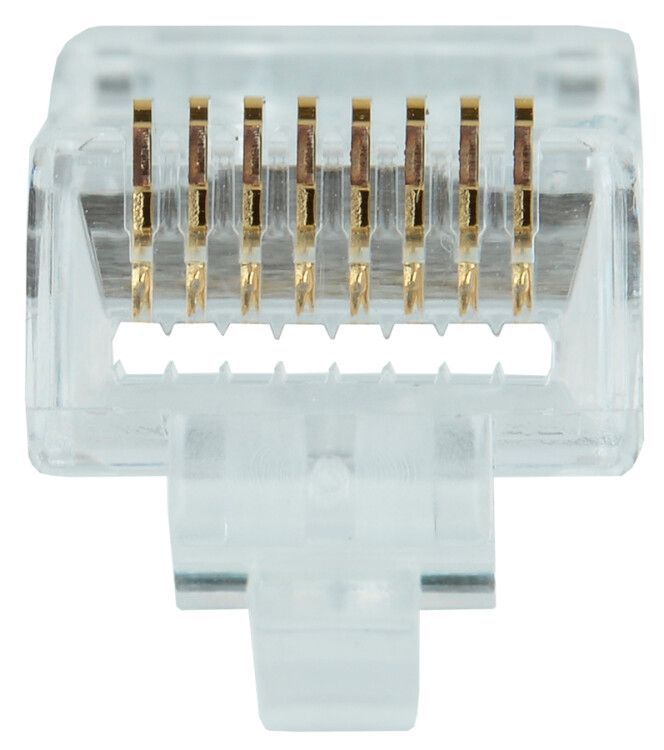

Разъём RJ-45 UTP для кабеля категории 6 FPS - CS3-1C06U-FPS IEK

Разъём RJ-45 UTP для кабеля категории 6 FPS ITK - это обжимной штекер для надёжного подключения кабелей категории 6 в локальных сетях. Артикул cs3-1c06u-fps обеспечивает стабильную передачу данных на скоростях до 1 Гбит/с, подходит для монтажа в офисах, серверных и промышленных системах.

Назначение и область применения

Разъём RJ-45 UTP для кабеля категории 6 FPS ITK предназначен для создания физического соединения между сетевым кабелем и устройствами: маршрутизаторами, коммутаторами, компьютерами, IP-камерами, телефонами VoIP. Применяется в системах структурированных кабельных систем (СКС), в том числе при подключении оборудования к розеткам и модулям. Подходит для частных, корпоративных и промышленных сетей.

Технические характеристики

• Тип изделия: разъём (штекер)
• Тип контактов: RJ-45 8P8C - восемь контактов для стандарта Ethernet
• Категория кабеля: Cat 6 - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Способ подключения: обжим - требует специального инструмента
• Совместимый кабель: витая пара (UTP)
• Диапазон AWG: 22–26 - подходит для тонких и средних жил
• Поддержка многопроволочных проводников: да - можно использовать гибкий кабель с множеством тонких жил
• Цвет корпуса: прозрачный - позволяет контролировать правильность укладки жил при обжиме
• Срок службы: 10 лет - рассчитан на длительную эксплуатацию в нормальных условиях

Совместимость и монтаж

Разъём RJ-45 UTP для кабеля категории 6 FPS ITK совместим с любыми кабелями категории 6 и ниже (Cat 5e, Cat 5), включая продукцию других производителей. Для установки требуется обжимной инструмент - клещи с матрицей для RJ-45. Убедитесь, что диаметр кабеля соответствует внутреннему проходу разъёма: слишком толстый кабель не войдёт, слишком тонкий - будет плохо зажиматься. Многопроволочные жилы (например, в гибком кабеле) лучше всего подходят для этого типа разъёма - они обеспечивают более надёжный контакт при обжиме.

Безопасность и стандарты

Разъём соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для кабелей категории 6. Нет сертификации по взрывозащите или повышенным температурным режимам - применение допускается только в помещениях с нормальными условиями эксплуатации.

Преимущества

• Прозрачный корпус - позволяет визуально проверить правильность цветовой схемы обжима (T568A/B) перед окончательным закреплением
• Поддержка многопроволочных проводников - снижает риск обрыва контакта при изгибе кабеля
• Высокая долговечность - срок службы 10 лет при соблюдении условий монтажа
• Стандартная форма - легко заменяет аналогичные разъёмы других брендов

Ограничения применения

• Не предназначена для внешней установки - отсутствует защита от влаги и пыли (не имеет IP-рейтинга)
• Не подходит для силовых цепей - используется исключительно для передачи данных
• Требует точного обжима - некачественный инструмент или неверная технология приведут к потере связи
• Не рекомендован для кабелей AWG менее 22 или более 26 - возможна плохая фиксация жил

Примеры использования

• Подключение персонального компьютера к сети через стенную розетку
• Монтаж кабеля от IP-камеры к PoE-инжектору
• Замена повреждённого разъёма на конце patch-cord’а
• Установка временного соединения на строительной площадке для тестирования сети

Практические советы

• Перед обжимом обязательно выровняйте все жилы и вставьте их до упора - даже одна слегка выступающая жила может вызвать сбои
• Используйте инструмент с регулировкой усилия - переобжим может повредить контакты, недожим - привести к плохому контакту
• Проверяйте соответствие цветовой схемы на обоих концах кабеля - особенно важно при создании прямых и кросс-соединений
• При использовании в местах с высокой механической нагрузкой (например, на полу) защищайте место соединения бухтой или кабель-каналом
• Артикул cs3-1c06u-fps - один из самых распространённых вариантов для Cat 6; при заказе запасных комплектов сохраняйте этот номер
