Профиль I-образный 50х100, L600, толщ.4,5 мм, горячеоцинкованный | BPM5006HDZ DKC ДКС

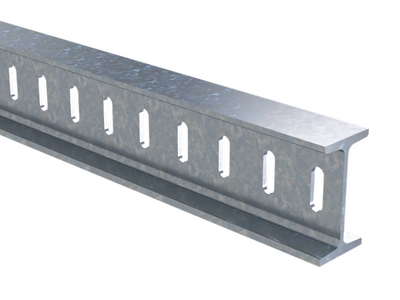

Профиль I-образный 50х100, длина 600 мм, толщина 4,5 мм, горячеоцинкованный (артикул bpm5006hdz, бренд DKC) - металлический элемент системы крепления B5 Combitech, предназначенный для сборки жёстких несущих конструкций в промышленной автоматизации, на объектах с повышенной влажностью и агрессивной средой.

Назначение и область применения

Профиль I-образный 50х100 используется для создания вертикальных и горизонтальных несущих рам, на которые крепятся консоли, лотки, шкафы и другое оборудование. Подходит для монтажа в системах B5 Combitech: напрямую совместим с консолями BBD-41 и BBF60, а также с кронштейнами BSF5001HDZ и BSF5002HDZ. Часто применяется для подвеса кабельных лотков, монтажа оборудования на потолках и полах в цехах, на АЗС, в пищевой и химической промышленности.

Технические характеристики

• Размеры: 50×100 мм (высота × ширина), длина 600 мм
• Толщина стенки: 4,5 мм - обеспечивает высокую механическую прочность
• Форма: I-профиль - оптимальная жёсткость при минимальном весе
• Материал: сталь оцинкованная - устойчивость к коррозии
• Покрытие: горячее цинкование - равномерный слой цинка, защищающий от ржавчины даже при повреждении поверхности
• Перфорация: двусторонняя - позволяет фиксировать крепёж с любой стороны
• Ширина слота: 38,5 мм - совместима со стандартными болтовыми креплениями B5 Combitech
• Возможность отламывания: да - можно укорочить до нужного размера без резки
• Наличие зубьев: да - предотвращают проскальзывание при установке крепёжа
• Цвет: серый
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Профиль I-образный 50х100 (bpm5006hdz) предназначен исключительно для работы в рамках системы B5 Combitech от DKC. Крепится через перфорированные слоты с помощью специальных болтов, гаек и замковых пластин из этой же серии. Для монтажа к потолку или полу используются кронштейны BSF5001HDZ/BSF5002HDZ. Отломать лишнюю часть можно вручную - достаточно надавить на зону перфорации, чтобы профиль раскололся точно по линии. Учитывайте, что после отламывания кромка остаётся острым - рекомендуется обработать её напильником перед работой.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкости стали и отсутствию горючих компонентов. Горячее цинкование соответствует ГОСТ 14918 и ISO 1461 - гарантирует долговечность в условиях высокой влажности и агрессивных сред. Материал не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая несущая способность за счёт толщины 4,5 мм и формы I-профиля
• Удобство монтажа: возможность отламывания без инструментов
• Долгий срок службы благодаря горячему цинкованию - особенно актуально в помещениях с конденсатом или химическими испарениями
• Двухсторонняя перфорация и зубья обеспечивают точную и надёжную фиксацию
• Системная совместимость - все детали B5 Combitech взаимозаменяемы между собой

Ограничения применения

• Не предназначен для использования вне системы B5 Combitech - другие типы крепежа не обеспечат необходимую нагрузку
• Не следует применять в средах с постоянным воздействием открытого пламени или температур выше +400 C - хотя материал огнестойкий, он теряет прочность при экстремальном нагреве
• После отламывания требуется обработка кромок - острые края могут травмировать при работе
• Не рекомендован для внешней установки без дополнительной защиты - длительное воздействие осадков и УФ-лучей может снижать эстетику, хотя коррозионная стойкость сохраняется

Примеры использования

• Подвес кабельных лотков в производственных цехах
• Монтаж корпусов управления и распределительных щитов на стенах и потолках
• Сборка стоек для конвейерных систем
• Крепление технологического оборудования в пищевых и фармацевтических производствах
• Обустройство стеллажей и направляющих в складских комплексах с высокой влажностью

Практические советы

• Перед монтажом проверьте, что длина профиля соответствует вашему проекту - если нужно уменьшить, используйте отламываемые метки, они расположены каждые 50 мм
• При использовании с кронштейнами BSF5001HDZ/BSF5002HDZ обязательно затягивайте болты моментом 10–12 Нм - недостаточная затяжка вызывает люфт, избыточная - деформирует слот
• Для частого обслуживания выбирайте профили с перфорацией - так удобнее менять положение оборудования без демонтажа всей конструкции
• Храните профиль в сухом месте - хоть он оцинкованный, длительный контакт с водой может вызвать белый налёт (цветной оксид цинка), который не влияет на прочность, но портит вид
• Артикул bpm5006hdz - единственный вариант этого профиля в серии B5 Combitech от DKC. Не путайте с аналогами других производителей - их слоты и зубья несовместимы
