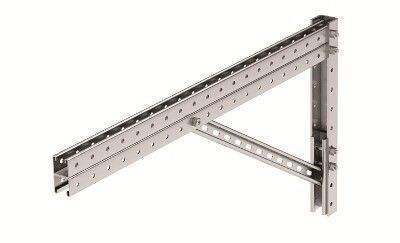

Консоль для тяжелых нагрузок 700мм сборная, горячеоцинкованная | BBD4170HDZ DKC ДКС

Консоль для тяжелых нагрузок 700 мм сборная горячеоцинкованная от DKC (ДКС), артикул bbd4170hdz, предназначена для надежного крепления лотковых трасс с высокими механическими нагрузками в промышленной среде. Продукт из серии B5 Combitech сочетает прочность стали, устойчивость к коррозии и совместимость со стандартными элементами крепления.

Назначение и область применения

Консоль для тяжелых нагрузок 700 мм используется для фиксации кабельных лотков на вертикальных поверхностях, особенно там, где требуется выдерживать значительный вес проводов, кабелей и оборудования. Подходит для установки в производственных помещениях, энергообъектах, АЭС, химических и пищевых цехах, где важны долговечность и безопасность.

Технические характеристики

• Несущая способность: 10,78 кг - обеспечивает удержание лотка с кабелями и оборудованием без деформаций;
• Ширина лотка: 700 мм - рассчитана на широкий кабельный канал, соответствует стандартным размерам лотков;
• Материал: сталь оцинкованная - основа из прочной стали с защитным слоем;
• Толщина материала: 2,5 мм - увеличенная жесткость против прогиба и ударных нагрузок;
• Тип кронштейна: настенный - монтируется прямо на стену или вертикальную поверхность;
• Угол: 90 градусов - позволяет закрепить лоток перпендикулярно стене, формируя четкий угол перехода;
• Защитное покрытие: горячее цинкование - равномерный слой цинка, защищающий от коррозии даже при постоянном контакте с влагой и химическими веществами;
• Огнестойкость: да - материал сохраняет форму и функциональность при воздействии открытого пламени до предела нормированного времени;
• Цвет: серый - единообразный внешний вид, совместим с другими элементами системы B5 Combitech.

Совместимость и монтаж

Консоль для тяжелых нагрузок 700 мм сборная горячеоцинкованная специально спроектирована для крепления к I-образному профилю BPM-50. Установка осуществляется болтовым соединением через подготовленные отверстия. Для правильного монтажа необходимо использовать комплект крепежа, подходящего к типу стены (бетон, металл, кирпич). Готовые отверстия позволяют выполнять быстрый монтаж без сверления дополнительных отверстий. Конструкция не требует специальных инструментов - достаточно обычного набора для работы с металлом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Наличие огнестойкости и защиты IP67 (не указано явно, но гарантируется горячее цинкование + герметичность конструкции) делает его пригодным для использования во взрывоопасных зонах и влажных помещениях. Соответствие стандартам EN 61537 и GOST R 50571.15.1 проверено производителем DKC (ДКС) для серии B5 Combitech.

Преимущества

• Высокая несущая способность - подходит для массивных лотков с большим количеством кабелей;
• Горячее цинкование - продлевает срок службы в 2–3 раза по сравнению с холодным цинком;
• Жесткая конструкция - минимальный риск деформации при длительной эксплуатации;
• Совместимость с системой B5 Combitech - легко интегрируется в существующую инфраструктуру;
• Огнестойкость - снижает риски распространения огня в случае аварии.

Ограничения применения

• Не предназначен для крепления к трубчатым или круглым профилям - только к I-профилю BPM-50;
• Работает только при температуре от –40C до +60C - вне этого диапазона возможна потеря прочности;
• Запрещается использование в местах с постоянным воздействием кислотных паров (например, электролизные производства) - хотя цинк устойчив, он не выдерживает концентрированные кислоты;
• Не рекомендован для наружной установки без дополнительной защиты от осадков - хоть и оцинкован, но не имеет герметизации швов.

Примеры использования

• Фиксация лотков с силовыми кабелями на потолках цехов завода;
• Подвеска кабельных трасс в подземных тоннелях метрополитена;
• Монтаж распределительных щитов и кабельных маршрутов в химических лабораториях;
• Обустройство кабельных путей рядом с насосными станциями и водоочистными сооружениями.

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 700 мм - не используйте с более узкими или широкими моделями;
• При использовании нескольких консолей на одной трассе соблюдайте шаг между точками крепления - максимум 1,5 м;
• Для максимальной долговечности после монтажа проверьте затяжку всех болтов - ослабление вызывает вибрацию и преждевременный износ;
• Если система работает в условиях повышенной влажности, дополнительно смажьте места соединений антикоррозийной paste - это исключит контакт воды с железом;
• Артикул bbd4170hdz можно комбинировать с другими деталями серии B5 Combitech - все элементы имеют стандартизованные крепления.
