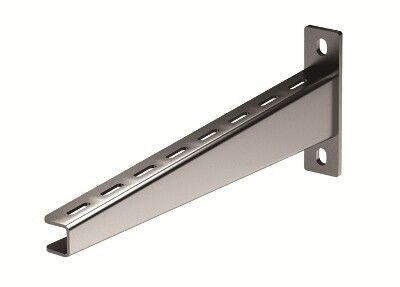

Консоль усиленная B5 Combitech 600 мм, тяжелая DKC BBH7060

Консоль усиленная 600 мм тяжелая сталь от DKC (ДКС) - надёжный опорный кронштейн из оцинкованной стали толщиной 3 мм, предназначенный для монтажа кабельных лотков под высокими нагрузками. Артикул bbh7060 обеспечивает устойчивую фиксацию в системах B5 Combitech, особенно там, где важны прочность и огнестойкость.

Назначение и область применения

Консоль усиленная 600 мм тяжелая сталь используется для крепления кабельных лотков шириной до 600 мм в местах с повышенными механическими нагрузками. Подходит для промышленных объектов: цехов, подстанций, энергообъектов, автоматизированных линий. Применяется как в горизонтальных, так и в вертикальных трассах. Обеспечивает жёсткую фиксацию лотков, предотвращая провисание и деформацию при заполнении кабелями.

Технические характеристики

• Ширина лотка: 600 мм - совместима с крупногабаритными кабельными каналами
• Несущая способность: 3,7 кН - выдерживает значительную массу кабелей и оборудования
• Материал: сталь оцинкованная - защищает от коррозии в условиях повышенной влажности
• Толщина материала: 3 мм - повышает жёсткость и долговечность
• Угол: 90 град. - формирует перпендикулярное крепление к стене или профилю
• Покрытие: цинк - антикоррозийное, соответствует требованиям УХЛ2
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в помещениях с умеренной влажностью
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Цвет: серый - стандартизированная окраска для промышленного оборудования

Совместимость и монтаж

Консоль усиленная 600 мм тяжелая сталь совместима с профилями системы B5 Combitech: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Также допускается крепление напрямую на стену с помощью анкеров или болтов. Монтаж выполняется с использованием стандартных крепёжных элементов, подходящих для толщины металла 3 мм. Для установки требуется доступ к поверхности крепления и возможность сверления отверстий.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии. Сертификаты на продукцию DKC (ДКС) подтверждают соответствие нормам безопасности для промышленных электроустановок. Цинковое покрытие снижает риск возникновения электрокоррозии при контакте с другими металлами.

Преимущества

• Высокая несущая способность - позволяет использовать лотки с плотным заполнением кабелями
• Оцинкованная сталь 3 мм - минимизирует необходимость замены даже в агрессивных средах
• Огнестойкость - безопасна для зон с повышенными требованиями к пожарной защите
• Совместимость с популярными профилями B5 Combitech - упрощает сборку существующих трасс
• Универсальное крепление - можно монтировать как на профиль, так и на стену

Ограничения применения

• Не предназначен для наружной эксплуатации - климатическое исполнение УХЛ2 рассчитано на закрытые помещения
• Не рекомендуется для использования в агрессивных химических средах - цинковое покрытие не защищает от кислот и щелочей
• Требует жёсткого основания для крепления - слабые стены или штукатурка требуют дополнительного усиления
• Не подходит для лотков шириной более 600 мм - превышение нагрузки вызывает деформацию

Примеры использования

• Фиксация лотков в цехах с тяжёлыми силовыми кабелями (например, на заводах по переработке металла)
• Подвеска кабельных трасс в распределительных пунктах и подстанциях
• Монтаж в системах автоматизации на конвейерах с частыми вибрациями
• Установка в серверных и коммуникационных помещениях с высокой плотностью кабелей

Практические советы

• Перед монтажом проверьте, что профиль (BPL/BPV/BPM/BPD) имеет правильный тип крепления - совпадение с артикулом bbh7060 обязательно
• При креплении на стену используйте анкеры класса не ниже 8.8 - минимальный диаметр отверстия - 10 мм
• Не затягивайте крепёж слишком сильно - это может деформировать оцинкованную сталь толщиной 3 мм
• Для длинных участков трассы устанавливайте консоли с шагом не более 1,5 метра - это гарантирует равномерное распределение нагрузки
• При необходимости увеличить несущую способность - комбинируйте две консоли параллельно, используя соединительные планки
