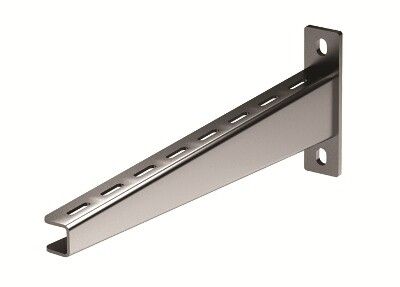

Консоль усиленная 600мм тяжелая горячеоцинкованная | BBH7060HDZ DKC ДКС

Консоль усиленная 600 мм тяжелая горячеоцинкованная от DKC (ДКС) - надёжный опорный кронштейн для монтажа широких кабельных лотков под высокую механическую нагрузку. Артикул bbh7060hdz из серии B5 Combitech предназначен для промышленных объектов с агрессивной средой и требует минимального обслуживания.

Назначение и область применения

Консоль усиленная 600 мм тяжелая горячеоцинкованная используется для крепления кабельных лотков шириной до 600 мм в местах с повышенными нагрузками. Применяется там, где обычные кронштейны не выдерживают веса - например, в промышленных цехах, на энергообъектах, в подземных сооружениях, на открытых площадках. Подходит для вертикальных и горизонтальных участков трассы, когда требуется жёсткая фиксация и долгий срок службы.

Технические характеристики

• Несущая способность: 3,8 кН - позволяет удерживать тяжёлые лотки с большим количеством кабелей
• Ширина лотка: 600 мм - совместима с крупногабаритными системами
• Толщина материала: 3 мм - обеспечивает высокую жёсткость и устойчивость к деформации
• Угол: 90° - классическая форма для перпендикулярного крепления к стене или профилю
• Материал: сталь с горячим цинкованием - защищает от коррозии даже при постоянном контакте с влагой
• Огнестойкость: да - соответствует требованиям пожарной безопасности в помещениях с высокими нормами
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −50C до +40C, подходит для холодных регионов и неутеплённых зданий
• Цвет: серый - единый цветовой ряд с другими элементами системы B5 Combitech

Совместимость и монтаж

Консоль усиленная 600 мм тяжелая горячеоцинкованная крепится двумя способами:

• В профильные направляющие: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51 - для сборки модульных трасс
• На стену - через предварительно установленные анкеры или болты (крепёж не входит в комплект)

При монтаже важно соблюдать шаг между кронштейнами - рекомендуется не более 1,5 метра при максимальной нагрузке. Для установки на стену используйте крепёж, рассчитанный на усилие не менее 3,8 кН.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и МЭК 61537 для кабельных систем. Огнестойкость подтверждена испытаниями на воздействие открытого пламени. Горячее цинкование соответствует ISO 1461 - слой цинка равномерный, плотный, без пор.

Преимущества

• Высокая прочность благодаря толщине стали 3 мм - не прогибается под тяжестью заполненного лотка
• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с электроцинкованием
• Устойчивость к химическим веществам, соляным брызгам и конденсату - идеально для пищевой, химической и нефтегазовой отраслей
• Совместимость с целой серией B5 Combitech - легко заменить или расширить систему без переделок
• Не требует окраски или антикоррозийной обработки после монтажа

Ограничения применения

• Не предназначена для крепления лотков шириной более 600 мм - возможен риск перегрузки
• Не следует использовать в средах с постоянным воздействием кислот (например, HCl, H₂SO₄) - цинк может разрушаться
• При монтаже на стену необходима проверка несущей способности основания - бетон должен иметь класс не ниже B15
• Не подходит для частого демонтажа - конструкция не рассчитана на многократную переустановку

Примеры использования

• Кабельные трассы на заводах по производству металла - где есть влага, масла и высокая температура
• Подстанции и распределительные пункты - для удержания массивных силовых кабелей
• Аэропорты и железнодорожные терминалы - в подвальных и наружных каналах с перепадами температур
• Объекты водоснабжения и водоочистки - в сырых помещениях с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие профиля лотка и кронштейна - особенно при использовании старых серий BPL/BPV
• При установке на стену используйте шпильки M10–M12 с гайками и шайбами - они обеспечивают нужную жёсткость
• Для длинных трасс (более 10 м) делайте компенсационные участки - чтобы избежать деформаций от теплового расширения
• Не закручивайте крепёж слишком сильно - это может вызвать трещины в цинковом слое
• При необходимости можно комбинировать с другими кронштейнами серии B5 Combitech - например, с угловыми переходниками
