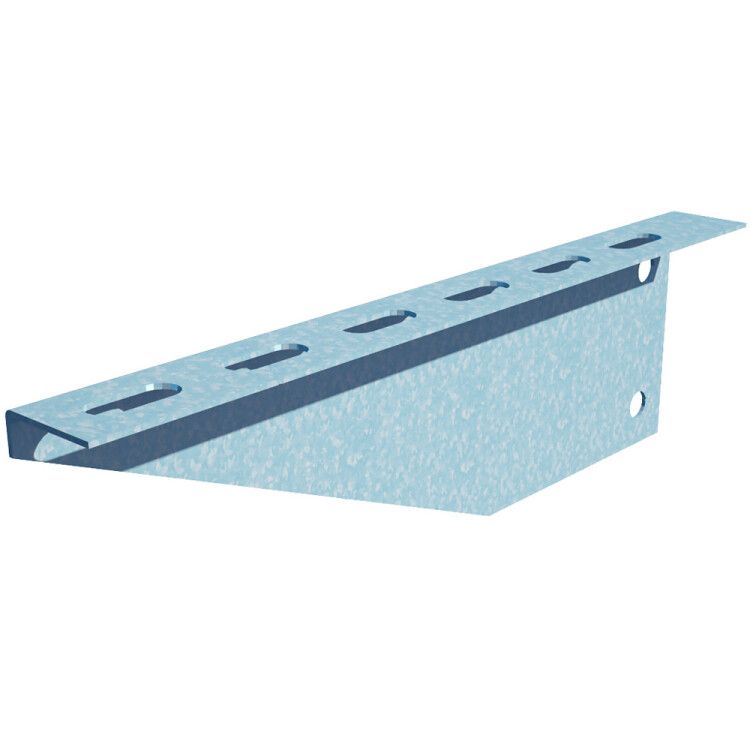

Консоль для потолочной стойки L=600 HD | KST600 КМ-профиль LO5746

Консоль для потолочной стойки 600 миллиметров высокопрочная от бренда КМ-Профилю предназначена для надежного крепления металлических лотков и других инженерных конструкций к потолочным несущим стойкам. Артикулы lo5746 и kst600 hd обеспечивают совместимость с системой подвесов ТМ СИСТЕМА КМ®, обеспечивая прочную фиксацию без сварки.

Назначение и область применения

Консоль для потолочной стойки 600 миллиметров высокопрочная служит промежуточным звеном между потолочной стойкой и лотком для кабеля или трубопровода. Она позволяет равномерно распределить нагрузку от лотка на несущую конструкцию, исключая деформацию и провисание. Применяется в системах подвесного монтажа кабельных трасс, воздуховодов, трубопроводов и швеллеров в промышленных, офисных и жилых зданиях.

Технические характеристики

• Несущая способность: 0,85 кН - выдерживает вес лотка с кабелями до 85 кг при равномерном распределении нагрузки;
• Материал: сталь оцинкованная, толщиной 2 мм - обеспечивает жесткость и долговечность;
• Защитное покрытие: горячее цинкование по ГОСТ 9.307-89 - защищает от коррозии даже в условиях повышенной влажности;
• Ширина лотка: 50–600 мм - совместима с большинством стандартных металлических лотков;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Климатическое исполнение: О1/О4 - работает в закрытых помещениях с нормальной влажностью и на открытом воздухе в слабокоррозийной среде;
• Цвет: серый - единый цветовой ряд с другими элементами системы КМ-Профиля.

Совместимость и монтаж

Консоль для потолочной стойки 600 миллиметров высокопрочная крепится к вертикальной потолочной стойке через два отверстия на нижней поверхности - с помощью болтов М8 или М10. Верхняя планка имеет профилированные отверстия под стандартные крепежи для лотков, швеллеров и аналогичных конструкций. Все соединения выполняются без сварки - достаточно гаек, шайб и болтов. Подходит для установки с любыми стойками серии ТМ СИСТЕМА КМ®.

Безопасность и стандарты

• Горячее цинкование соответствует ГОСТ 9.307-89 - гарантирует срок службы более 25 лет в условиях внутреннего монтажа;
• Климатическое исполнение О1/О4 подтверждает соответствие ГОСТ 15150-69 - изделие безопасно применять в помещениях с температурой от –40C до +40C и относительной влажностью до 95%;
• Огнестойкость - материал не распространяет пламя, не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая несущая способность - подходит для тяжелых лотков с большим количеством кабелей;
• Отсутствие сварки - снижает время монтажа, исключает риск повреждения покрытия;
• Универсальная форма - подходит для лотков шириной от 50 до 600 мм;
• Защита от коррозии - благодаря горячему цинкованию, не требует дополнительной антикоррозийной обработки;
• Совместимость с системой КМ-Профиля - все компоненты взаимозаменяемы и легко дополняют друг друга.

Ограничения применения

• Не рекомендуется использовать в агрессивных химических средах (например, в химцехах с постоянными выбросами кислот или щелочей);
• При использовании вне помещений необходимо контролировать уровень загрязнения - в условиях сильной запыленности или солевых осадков срок службы может снизиться;
• Работает только с потолочными стойками, совместимыми с системой ТМ СИСТЕМА КМ® - не подходит для самостоятельных или сторонних стоек без проверенной геометрии крепления.

Примеры использования

• Подвеска кабельных лотков в серверных помещениях и дата-центрах;
• Монтаж силовых и слаботочных трасс в торговых центрах и больницах;
• Фиксация воздушных каналов и трубопроводов в промышленных корпусах;
• Обустройство инженерных сетей на открытых площадках с защитой от атмосферных воздействий (при соблюдении условий О4).

Практические советы

• Перед монтажом проверьте посадочные отверстия на стойке - они должны точно совпадать с отверстиями на консоли (расстояние между отверстиями - 40 мм);
• Для максимальной надежности используйте болты класса прочности 8.8 и шайбы с увеличенной площадью опоры;
• При установке длинных участков лотков (более 3 метров) устанавливайте консоль каждые 1,2–1,5 м - так предотвращается прогиб;
• Не перегружайте консоль - максимальная нагрузка 0,85 кН рассчитана на равномерное распределение массы; сосредоточенная нагрузка в одной точке может вызвать деформацию;
• При замене старых креплений - можно использовать существующие болты, если их резьба и диаметр соответствуют требованиям (M8/M10).
