Модуль расширения аналоговыми входами; 4 аналоговых входа (ток/напряжение) ONI PLC-S-EXA-0400 IEK

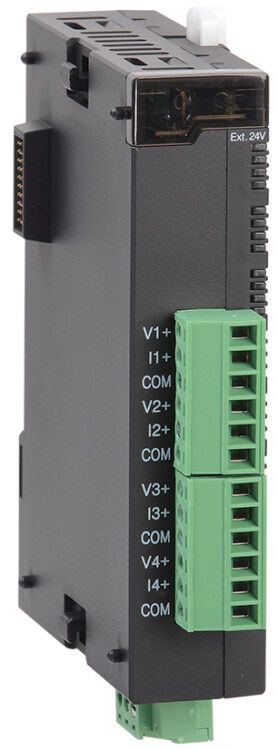

Модуль расширения аналоговыми входами 4 канала (ток/напряжение) ПЛК S. 4AI серии ONI — устройство для подключения датчиков с аналоговым выходом к контроллерам ONI ПЛК S. Он позволяет расширить возможности системы за счет четырёх конфигурируемых входов, поддерживающих ток и напряжение, и устанавливается на DIN-рейку. Артикул plc-s-exa-0400 соответствует серийному решению ONI.

Назначение и область применения

Модуль расширения аналоговыми входами 4 канала (ток/напряжение) ПЛК S. 4AI серии ONI предназначен для подключения аналоговых датчиков к программируемому логическому контроллеру ONI ПЛК S. Увеличивает количество доступных каналов ввода, когда штатных входов недостаточно. Применяется в системах автоматизации, где требуется измерение давления, температуры, уровня жидкости, положения или других физических величин, преобразуемых в ток или напряжение.

Технические характеристики

• Количество аналоговых входов: 4
• Поддерживаемые типы сигналов: ток (например, 4–20 мА) и напряжение (например, 0–10 В)
• Разрядность АЦП: 14 бит — обеспечивает точность измерений выше, чем у базовых модулей
• Питающее напряжение: 24 В постоянного тока
• Максимальное сечение провода: 1,5 мм²
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и крупным частицам, не предназначено для работы во влажной среде
• Диапазон рабочих температур: от –10 °C до +65 °C
• Выходы: отсутствуют — только входы
• Гарантия: 12 месяцев

Совместимость и монтаж

Модуль расширения аналоговыми входами 4 канала (ток/напряжение) ПЛК S. 4AI серии ONI совместим только с контроллерами серии ONI ПЛК S. Подключение осуществляется через штепсельный разъём — необходимо использовать оригинальный кабель или переходник, подходящий к порту расширения контроллера. Монтаж выполняется на стандартную DIN-рейку. Каждый вход имеет зажимы для однопроволочных или многожильных проводов сечением до 1,5 мм². Перед установкой убедитесь, что контроллер имеет свободный слот для модуля расширения.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 исключает использование в условиях повышенной запылённости, влаги или воздействия воды. Для работы в таких средах требуются дополнительные корпуса или герметизация.

Преимущества

• Конфигурируемые входы — каждый из 4 каналов можно задать как токовый (4–20 мА) или напряженный (0–10 В) по программе, без переключения перемычек
• 14-битная разрядность — повышает точность считывания сигналов, особенно важна для чувствительных измерений
• Штепсельное подключение — ускоряет замену и обслуживание, снижает риск ошибок при подключении
• Нет необходимости во внешнем питании — работает от шины питания контроллера

Ограничения применения

• Не подходит для работы в помещениях с высокой влажностью, пылью или агрессивными средами — IP20 не обеспечивает защиту от попадания воды или мелкой пыли
• Используется только с контроллерами ONI ПЛК S — несовместим с другими брендами (Siemens, Allen-Bradley, Mitsubishi и др.)
• Не содержит выходов — нельзя использовать для управления исполнительными механизмами, только для сбора данных
• Требует наличия свободного слота расширения на контроллере — проверьте модель ПЛК перед покупкой

Примеры использования

• Считывание показаний термопары или терморезистора через преобразователь в ток 4–20 мА
• Подключение датчика уровня жидкости с выходом 0–10 В
• Контроль давления в гидравлической системе через датчик с аналоговым выходом
• Автоматизация конвейера с датчиками положения и нагрузки

Практические советы

• Перед подключением определите тип сигнала каждого датчика — выберите режим входа (ток/напряжение) в программном обеспечении контроллера
• Используйте экранированные кабели для аналоговых сигналов, чтобы минимизировать помехи, особенно при длинных трассах
• Заземлите экран кабеля только с одной стороны — обычно на стороне контроллера
• Проверяйте посадочные размеры: модуль занимает один слот на рейке, но требует места рядом для кабельных вводов
• При использовании нескольких модулей расширения следите за порядком подключения — последовательность влияет на адресацию в прошивке
