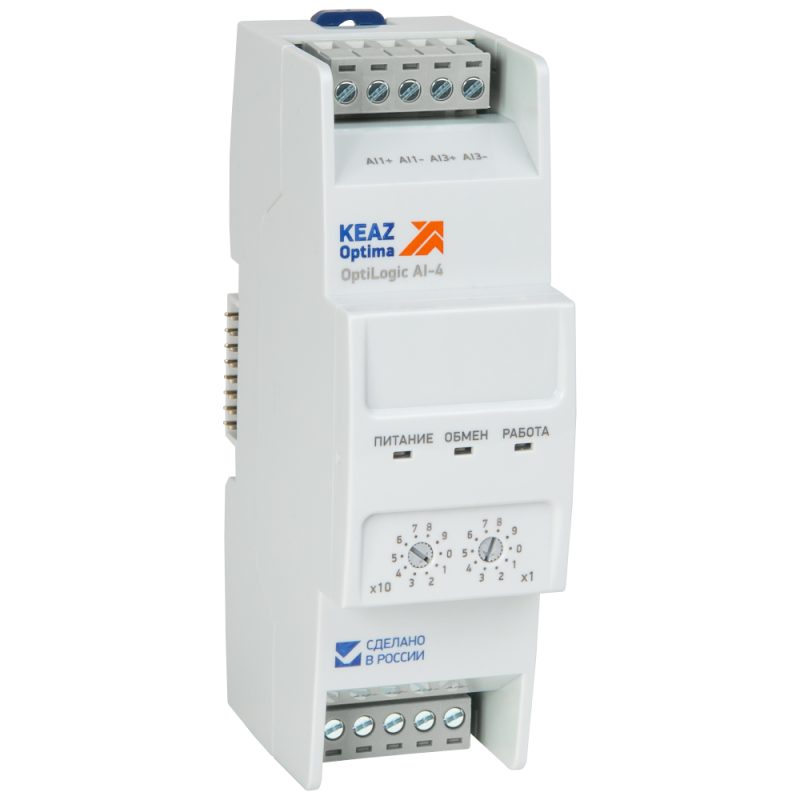

Модуль аналогового ввода OptiLogic L-AI-4 КЭАЗ 288023

Модуль аналогового ввода L-AI-4 от КЭАЗ Optima — это четырёхканальное устройство для сбора аналоговых сигналов в системах автоматизации. Артикул 288023 предназначен для работы в жестких условиях и совместим с шиной OptiLogic L, обеспечивая надёжную передачу данных в реальном времени.

Назначение и область применения

Модуль аналогового ввода L-AI-4 собирает аналоговые сигналы с датчиков и преобразует их в цифровые данные для системы управления. Подходит для промышленной автоматизации: контроль температуры, давления, уровня жидкости, расхода и других параметров, где используются датчики с выходом 4–20 мА, 0–5 В или 0–10 В.

Технические характеристики

• Количество каналов: 4
• Поддерживаемые типы сигналов: 4–20 мА, 0–5 В, 0–10 В
• Скорость передачи данных по внутренней шине: 1 Мбит/с
• Рабочий температурный диапазон: от -40 °C до +55 °C
• Фильтрация входных сигналов: встроена, снижает помехи
• Адрес Modbus: задаётся микропереключателями на лицевой панели
• Поддержка горячей замены: да
• Питание: через шину OptiLogic L (не требует внешнего источника)
• Встроенное ПО: в комплекте, не продается отдельно

Совместимость и монтаж

Модуль аналогового ввода L-AI-4 работает исключительно в системе OptiLogic L. Для подключения к сети Modbus TCP/IP необходимо использовать модуль расширения L-BE-1. Без него он не сможет взаимодействовать с контроллерами напрямую.

Подключение проводов осуществляется через удобные клеммники — зажимы позволяют зафиксировать провода без инструментов. Монтаж выполняется на DIN-рейку. Горячая замена позволяет менять модуль без остановки всей системы — достаточно вытащить старый и вставить новый.

Безопасность и стандарты

Не указаны конкретные сертификаты. Однако рабочий диапазон температур (-40…+55 °C) указывает на соответствие требованиям промышленного исполнения. Применение в средах с высокой вибрацией или электромагнитными помехами требует проверки соответствия нормам ЭМИ.

Преимущества

• Поддержка трёх типов сигналов в одном модуле — не нужно выбирать между токовыми и потенциальными датчиками
• Фильтрация сигнала снижает влияние электромагнитных помех
• Горячая замена минимизирует простои в работе
• Настройка адреса Modbus без программатора — переключатели на корпусе
• Широкий температурный диапазон — можно применять в холодильных камерах, на открытых площадках, в цехах без кондиционирования

Ограничения применения

• Не работает автономно — обязательно требуется модуль расширения L-BE-1 для связи с Modbus TCP/IP
• Не поддерживает другие протоколы кроме Modbus RTU по шине OptiLogic L
• Нет возможности удалённой настройки параметров каналов — все изменения требуют доступа к аппаратному интерфейсу
• Не предназначен для измерения сигналов выше 10 В или ниже 4 мА — использование нестандартных датчиков невозможно

Примеры использования

• Контроль температуры в печи — датчик 4–20 мА подключён к одному каналу L-AI-4
• Автоматизация конвейера — три датчика уровня жидкости (0–10 В) и один датчик давления (4–20 мА) подключены к четырём каналам
• Система вентиляции в логистическом центре — датчики влажности и температуры с выходом 0–5 В передают данные через L-AI-4 и L-BE-1 в SCADA

Практические советы

• Перед установкой проверьте тип сигнала с датчика — неверный выбор режима канала приведёт к некорректным показаниям
• При подключении токовых сигналов (4–20 мА) используйте экранированные кабели и заземлите экран на одной стороне
• Адрес Modbus задаётся бинарно — убедитесь, что положение микропереключателей не совпадает с другими устройствами в сети
• Для долговечной работы в условиях повышенной запылённости рекомендуется установка в закрытый щит с степенью защиты IP54 и выше
• Запомните: L-AI-4 нельзя подключать напрямую к Ethernet — всегда нужен L-BE-1 как мост между шиной и сетью
