Открытый Arlight 045899 ИК-датчик SR-PRIME-IN-R14-SL-MINI (12-24В 48-96Вт DOOR)

ИК-датчик SR-PRIME-IN-R14-SL-MINI (12-24V, 48-96W, DOOR) Открытый - это компактный инфракрасный сенсор для автоматического включения и выключения освещения при открывании двери. Подходит для подсветки мебели, работает с источниками света на постоянном токе 12–24 В и мощностью до 96 Вт. Производитель Arlight предлагает этот датчик как часть серии ИК-датчики, ориентированную на точечную установку в мебельные конструкции.

Назначение и область применения

ИК-датчик SR-PRIME-IN-R14-SL-MINI (12-24V, 48-96W, DOOR) Открытый используется для автоматизации подсветки в местах, где требуется включение света только при открытом доступе. Он активируется при приближении объекта на расстояние 0,5–10 см - то есть при открытии дверцы шкафа, ящика или другого элемента мебели. После закрытия двери свет автоматически отключается. Применяется в кухонной мебели, гардеробных, системах хранения, медицинских и офисных модульных конструкциях. Подходит для светодиодных лент, LED-модулей и других нагрузок с питанием постоянного тока.

Технические характеристики

• Тип датчика: инфракрасный, пассивный (реагирует на тепло и движение близлежащего объекта)
• Напряжение питания: 12 В или 24 В постоянного тока (DC)
• Максимальная коммутируемая мощность: 96 Вт при 24 В / 48 Вт при 12 В
• Рабочий диапазон срабатывания: 0,5 – 10 см
• Габариты датчика: Ø14 × 18 мм (круглый корпус)
• Габариты блока управления: 50 × 28 × 8 мм
• Длина кабеля между датчиком и блоком: 1 метр
• Цвет корпуса: серый
• Степень защиты IP: не указана - не предназначена для влажных сред

Совместимость и монтаж

ИК-датчик SR-PRIME-IN-R14-SL-MINI (12-24V, 48-96W, DOOR) Открытый совместим со всеми источниками света, работающими от постоянного тока 12–24 В и потребляющими не более 96 Вт. Для работы необходим внешний блок управления, который подключается к сети через коннекторы. Монтаж датчика выполняется в торец плит из ЛДСП или МДФ толщиной 16 мм - он встраивается полностью, без выступающих частей. Кабель длиной 1 м обеспечивает гибкость расположения блока управления. Установка требует предварительного просверливания отверстия диаметром 14 мм. Коннекторы стандартизованы - замена или переподключение возможна без пайки.

Особенности конструкции

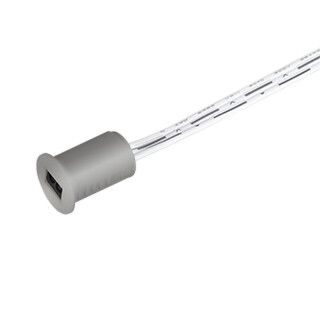

Датчик выполнен в виде цилиндрического элемента с плоским фронтом, что минимизирует визуальное воздействие. Корпус изготовлен из прочного пластика серого цвета - он маскируется под большинство цветовых решений мебели. Блок управления отделён от датчика, что снижает риск перегрева и позволяет размещать его вне зоны видимости. Нет механических контактов - срок службы определяется надёжностью электроники, а не износом деталей.

Преимущества

• Компактность - легко встраивается даже в тонкие конструкции
• Автоматическое управление - исключает необходимость ручного включения света
• Энергоэффективность - свет горит только при необходимости
• Бесшумная работа - нет щелчков или механических звуков
• Удобный монтаж - не требует сложных инструментов или пайки

Ограничения применения

• Не подходит для влажных помещений - отсутствует защита от воды и пыли
• Не реагирует на холодные предметы - не сработает, если дверь открыта, но рядом нет теплового контраста (например, при температуре окружающей среды выше +30 C и отсутствии человека)
• Может давать ложные срабатывания при наличии нагретых поверхностей в радиусе действия (радиаторы, лампы, бытовые приборы)
• Не рассчитан на работу с переменным током (AC) - нельзя использовать с обычными люминесцентными или галогенными лампами на 220 В
• Максимальная мощность зависит от напряжения: при 12 В допускается только 48 Вт, при 24 В - до 96 Вт

Примеры использования

• Подсветка внутреннего пространства кухонных шкафов - свет включается при открытии дверцы
• Освещение гардеробных с раздвижными дверями - датчик установлен в торец рамы
• Подсветка книжных полок с дверцами - особенно удобно в интерьерах с минимальным количеством выключателей
• Системы хранения в медицинских учреждениях - где важно соблюдать чистоту и избежать прикосновений

Практические советы

• Перед установкой проверьте напряжение вашей светодиодной ленты - датчик не будет работать при 220 В
• При использовании на 12 В убедитесь, что суммарная мощность всех подключённых лент не превышает 48 Вт
• Не располагайте датчик напротив источников тепла - радиаторов, духовок, ламп накаливания
• При монтаже в ЛДСП используйте сверло точно 14 мм - слишком маленькое отверстие повредит корпус, большое - вызовет люфт
• Запрещено вскрывать блок управления - гарантия теряется, а ремонт невозможен без специализированных компонентов
• Артикул 045899 соответствует именно этой модели - не путайте с другими датчиками Arlight, имеющими аналогичные названия, но другой функционал
