ИК-выключатель SR-IRIS-IRH (12-24V, 1x5A, 40x11mm) (Arlight, Открытый) | 029110 Arlight

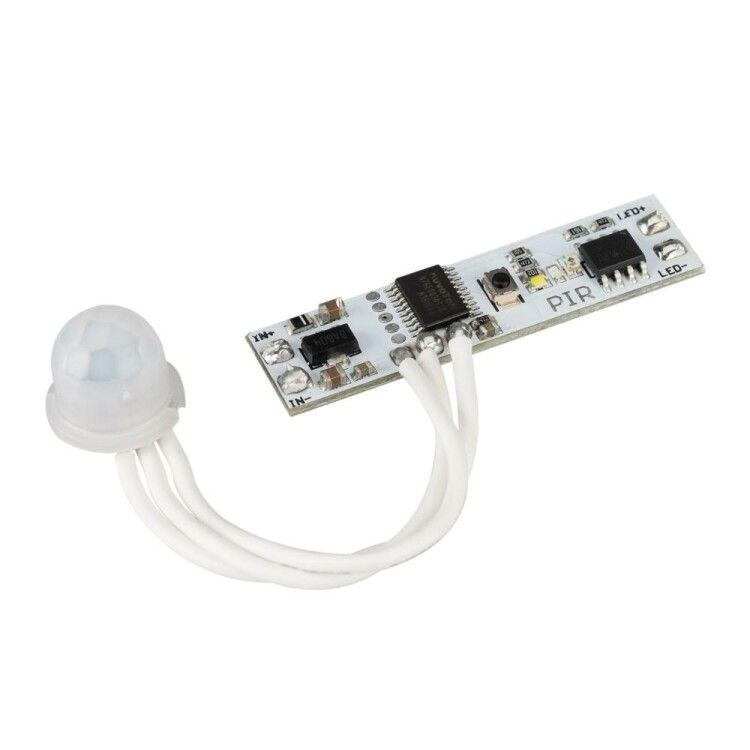

ИК-выключатель Arlight SR-IRIS-IRH - это пассивный инфракрасный датчик движения, предназначенный для автоматического управления светодиодными лентами в встроенных светильниках. Устройство работает от сети 12–24 В, имеет компактные габариты и монтируется внутри профиля, обеспечивая плавное включение и выключение освещения без механических контактов.

Назначение и область применения

ИК-выключатель Arlight SR-IRIS-IRH предназначен для автоматического включения и отключения светодиодных лент при обнаружении движения в зоне действия. Подходит для установки в точечные светильники, нишевые подсветки, шкафы, гардеробные, коридоры и другие места, где требуется энергосбережение и комфортное управление светом без кнопок.

Технические характеристики

• Напряжение питания: 12–24 В постоянного тока
• Максимальный выходной ток: 5 А
• Мощность нагрузки: до 120 Вт (при 24 В) / до 60 Вт (при 12 В)
• Тип датчика: пассивный инфракрасный (PIR)
• Зона срабатывания: 1,5–2 метра
• Время задержки отключения: около 2 минут после прекращения движения
• Размер платы: 40×11×12 мм
• Диаметр чувствительной области датчика: 12 мм
• Длина кабеля: 60 мм
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, не защищён от воды и пыли
• Диммирование: отсутствует - устройство работает только в режиме «вкл/выкл»

Совместимость и монтаж

ИК-выключатель Arlight SR-IRIS-IRH рассчитан на встраивание в металлический или пластиковый профиль для светодиодной ленты. Для корректной работы необходимо:

• Вырезать окно в экране профиля диаметром не менее 12 мм - именно через него датчик «видит» движение;
• Обеспечить внутреннюю высоту профиля от 10 до 20 мм - так, чтобы плата плотно помещалась без перегрева;
• Подключить питание 12–24 В и нагрузку (светодиодную ленту) к контактам устройства - полярность важна;
• Не закрывать датчик материалами, которые блокируют ИК-излучение (например, толстым стеклом или матовым пластиком).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтных систем (до 24 В). Степень защиты IP20 позволяет использовать его только во внутренних помещениях, исключающих попадание влаги, пыли или брызг. Не рекомендуется применение в ванных комнатах, на кухне без защиты от пара, в подвале с повышенной влажностью или на улице.

Преимущества

• Отсутствие механических контактов - долгий срок службы без износа
• Плавное включение и выключение - снижает нагрузку на LED-ленту и источник питания
• Компактные размеры - легко встраиваются даже в узкие профили
• Автоматическое отключение - экономия электроэнергии
• Работает от широкого диапазона напряжений - совместим с большинством драйверов 12 В и 24 В

Ограничения применения

• Не подходит для помещений с высокой температурой выше +40 C - возможны ложные срабатывания или отказ
• Не реагирует на медленное движение или людей, находящихся вне зоны видимости датчика (например, за перегородкой)
• Не работает с переменным током - требует постоянного напряжения 12–24 В
• Не допускается использование с нагрузкой более 5 А или 120 Вт - риск перегрева и выхода из строя
• Не поддерживает регулировку яркости - нельзя использовать с диммируемыми лентами

Примеры использования

• Подсветка шкафа-купе - свет включается при открывании двери и гаснет через 2 мин после закрытия
• Освещение коридора в квартире - активируется при входе человека, затем автоматически отключается
• Подсветка рабочей зоны в мастерской - включается при подходе, не требует ручного включения
• Аксессуар для декоративной подсветки потолочных ниш - создаёт эффект «живого» света без кнопок

Практические советы

• Перед монтажом проверьте, что внутренняя высота профиля соответствует 10–20 мм - иначе плата не поместится или будет давить на ленту
• Не используйте термопасту или клей под плату - она должна иметь воздушный зазор для теплоотвода
• При использовании нескольких устройств в одном профиле - соблюдайте расстояние между датчиками не менее 15 см, чтобы избежать взаимного влияния
• Если свет включается слишком часто - переместите датчик дальше от источников тепла (батареи, нагреватели, окна с солнечным светом)
• Проверяйте целостность проводов перед первым запуском - обрыв кабеля длиной 60 мм может вызвать отказ без явных признаков
