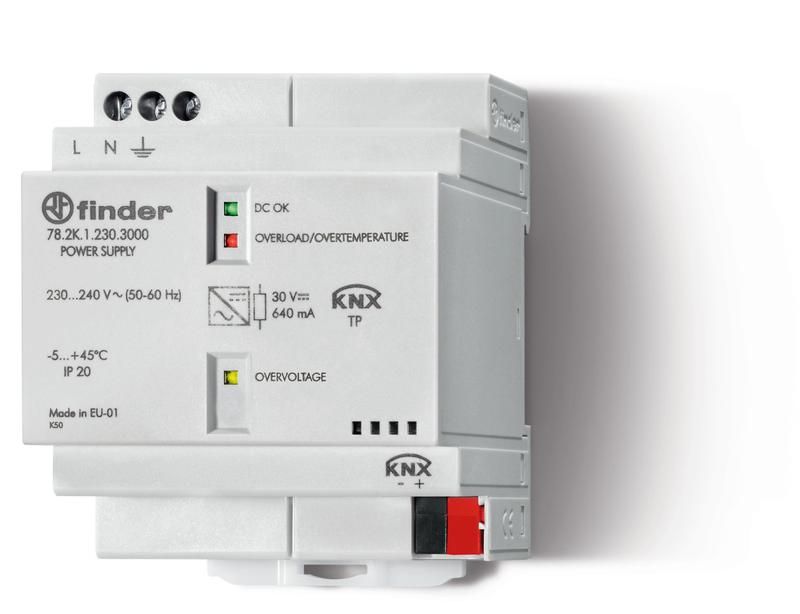

Импульсный источник питания KNX; вход 110...240В AC | 782K12303000 Finder

Источник питания импульсный Finder 782k12303000 предназначен для обеспечения стабильного напряжения 29–30 В постоянного тока в системах автоматизации зданий на базе протокола KNX. Он совмещает функции энергопитания и шины управления, что делает его ключевым элементом в компактных распределительных щитах.

Назначение и область применения

Источник питания Finder 782k12303000 используется исключительно в системах KNX - автономных сетях для управления освещением, отоплением, вентиляцией и другими функциями умного дома. Он питает модули KNX (сенсоры, актуаторы, интерфейсы), одновременно обеспечивая передачу данных по шине. Подходит для установки в жилых домах, офисах, гостиницах и общественных зданиях, где требуется надёжная и компактная система автоматизации.

Технические характеристики

• Входное напряжение: 185–260 В переменного тока (AC), 50 Гц - работает в стандартной европейской сети, не требует стабилизатора
• Выходное напряжение: 30 В постоянного тока (DC) - соответствует требованиям стандарта EN 50090-2-2 для шины KNX
• Максимальный выходной ток: до 640 мА (реальная мощность 19,2 Вт) - хватает для питания 10–15 типовых устройств KNX
• Модульная ширина: 4 модуля (35 мм) - занимает минимум места на DIN-рейке
• Монтажная высота: 56,5 мм - совместим со стандартными щитами
• Подключение: винтовые клеммы - надёжный контакт без пайки
• Степень защиты: IP20 - защищён от прикосновений, но не от воды и пыли; применяется только внутри закрытых щитов
• Светодиодная индикация: есть - показывает наличие питания и работоспособность
• Защита от КЗ: да - автоматически отключается при перегрузке, восстанавливается после устранения неисправности
• Стабилизирован: да - выходное напряжение остаётся постоянным даже при колебаниях входного напряжения

Совместимость и монтаж

Источник питания Finder 782k12303000 монтируется на DIN-рейку типа TS35/7,5 или TS35/15. Для подключения используются винтовые клеммы: L/N - для переменного тока, E+ / E− - для шины KNX. Шина KNX подключается параллельно всем устройствам системы - источник питания является её центральным узлом. Устройство не требует внешнего фильтра или дросселя. Напряжение на шине не должно превышать 30 В - при превышении возможны повреждения подключённых модулей.

Безопасность и стандарты

Источник питания соответствует нормам EN 60950-1 (безопасность информационных технологий) и EN 50090-2-2 (KNX). Защита от короткого замыкания и перегрузки выполнена в соответствии с классом II - двойная изоляция, заземление не требуется. Сертифицирован для работы в помещениях с уровнем загрязнения 2 и перенапряжения категории II.

Преимущества

• Компактность: всего 4 модуля ширины - экономит место в щите
• Устойчивость к скачкам напряжения: стабильно выдаёт 30 В при колебаниях входного напряжения от 185 до 260 В
• Простота монтажа: винтовые клеммы позволяют подключить провода без инструментов
• Индикация состояния: светодиод сразу показывает, есть ли питание
• Надёжность: импульсная схема снижает нагрев и увеличивает срок службы по сравнению с линейными аналогами

Ограничения применения

• Не предназначено для работы вне помещений - степень защиты IP20 не допускает воздействия влаги, пыли, температур ниже 0 C
• Не поддерживает вторую выходную линию - нельзя использовать для питания других цепей кроме KNX
• Мощность 19,2 Вт недостаточна для крупных систем (>20 устройств); при большом числе модулей нужен более мощный источник
• Не совместим с системами, использующими другие шины (LON, Modbus, BACnet)
• Не имеет встроенного батарейного резерва - при отключении электросети система KNX полностью теряет питание

Примеры использования

• Центральный источник питания для системы освещения в частном доме с 12 датчиками движения и 8 реле управления
• Питание контроллеров вентиляции и термостатов в офисном здании
• Энергопитание для шлюзов KNX/IP в распределительных щитах этажей
• Резервный источник в комбинированных решениях (при наличии UPS)

Практические советы

• Выбирайте этот источник, если количество устройств KNX не превышает 15-18. Для больших систем берите модели с током 1000 мА и выше
• Проверьте посадочные размеры: ширина 35 мм, высота 56,5 мм - убедитесь, что в вашем щите достаточно места
• При подключении шины KNX соблюдайте полярность: E+ - положительный вывод, E− - отрицательный
• Не подключайте к этому источнику устройства с высоким потреблением (например, экраны, серверы) - они вызовут перегрузку
• Обеспечьте хорошую вентиляцию вокруг корпуса - хотя он маломощный, длительная работа при +40 C и выше снижает срок службы
• Используйте только качественные медные провода сечением 0,5–2,5 мм2 - слишком тонкий провод вызовет потерю напряжения
