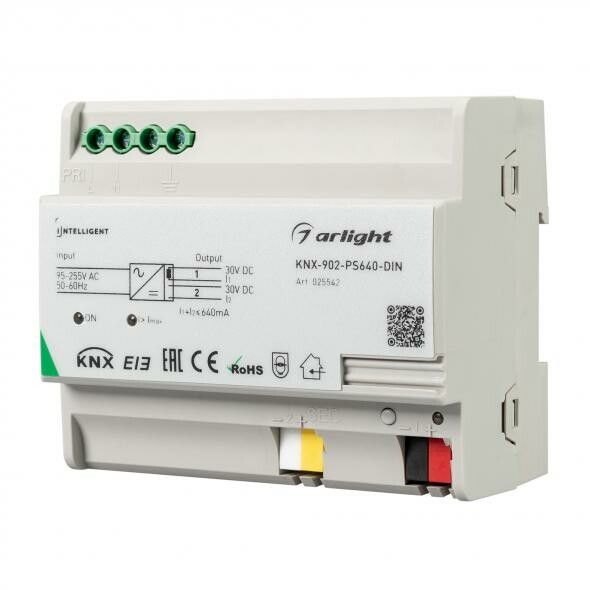

Блок питания шины KNX-902-PS640-DIN (230V, 640mA) INTELLIGENT ARLIGHT | 025542

Блок питания шины KNX-902-PS640-DIN (230V, 640mA) от Arlight предназначен для обеспечения стабильного питания устройств системы KNX через DIN-рейку. Он сочетает надёжную работу с двумя изолированными выходными цепями и подходит для автоматизации зданий, где важна компактность и соответствие стандартам.

Назначение и область применения

Блок питания шины KNX-902-PS640-DIN (230V, 640mA) используется для питания контроллеров, датчиков, исполнительных механизмов и других устройств в системах умного дома и автоматизированного управления зданиями по протоколу KNX. Подходит для установки в распределительных щитах жилых домов, офисов, гостиниц и общественных объектов.

Технические характеристики

• Входное напряжение: 230 В переменного тока (рабочий диапазон 95–255 В)
• Выходной ток: до 1200 мА (номинальный - 640 мА)
• Количество выходных линий: две - BUS (шинa KNX) и AUX (вспомогательное питание)
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Габариты: 90 × 108 × 64 мм
• Модульная ширина: 6 модулей (10,8 см)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначено для влаги или пыли
• Цвет корпуса: серый

Совместимость и монтаж

Блок питания шины KNX-902-PS640-DIN (230V, 640mA) совместим со всеми устройствами, соответствующими стандарту EN 50090-2-2. Монтаж выполняется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Оба выхода - BUS и AUX - имеют отдельные клеммы; важно не перепутать провода при подключении. Для работы требуется минимальная нагрузка на шину KNX - около 10 мА.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60950-1 для оборудования информационных технологий и EN 50090-2-2 для систем KNX. Защита IP20 исключает использование во влажных помещениях без дополнительной защиты. Работает при температуре от –5 C до +50 C.

Преимущества

• Две независимые выходные цепи позволяют разделять питание шины KNX и вспомогательных устройств, снижая риск помех
• Поддерживает входное напряжение от 95 до 255 В - работает даже при колебаниях сети
• Компактный размер и стандартная модульность упрощают интеграцию в существующие щиты
• Производитель рекомендует этот продукт для проектирования - он проверен в реальных системах

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от воды и пыли
• Максимальный выходной ток 1200 мА требует контроля суммарной нагрузки всех подключённых устройств
• Не подходит для питания мощных исполнительных механизмов (например, двигателей или больших реле) без внешнего источника
• Не имеет функции автономного резервирования - при отключении сети все устройства KNX теряют питание

Примеры использования

• Питание датчиков движения, термостатов и выключателей в системе умного дома
• Обеспечение энергии для шины KNX в распределительном щите многоквартирного дома
• Интеграция в системы освещения и климат-контроля в офисных комплексах
• Замена старых блоков питания в модернизируемых объектах с сохранением существующей проводки

Практические советы

• Перед монтажом проверьте суммарную потребляемую мощность всех устройств на шине KNX - она должна быть ниже 640 мА при нормальной работе и не превышать 1200 мА в режиме максимальной нагрузки
• Используйте медные провода сечением не менее 0,75 мм2 для подключения шины - меньшее сечение вызывает потери напряжения
• При использовании нескольких блоков питания шины KNX-902-PS640-DIN (230V, 640mA) в одном щите соблюдайте интервал между ними - минимум 10 мм для теплоотвода
• Не подключайте высоковольтные цепи (220 В) к клеммам BUS/AUX - они рассчитаны только на низковольтную шину KNX (29 В постоянного тока)
