Импульсный источник питания; вход 110...240В AC; выход 24В DC, 36Вт; модульный, ширина 70мм; предохранитель входой цепи; степень защиты IP20 FINDER 783612302401 78.36.1.230.2401

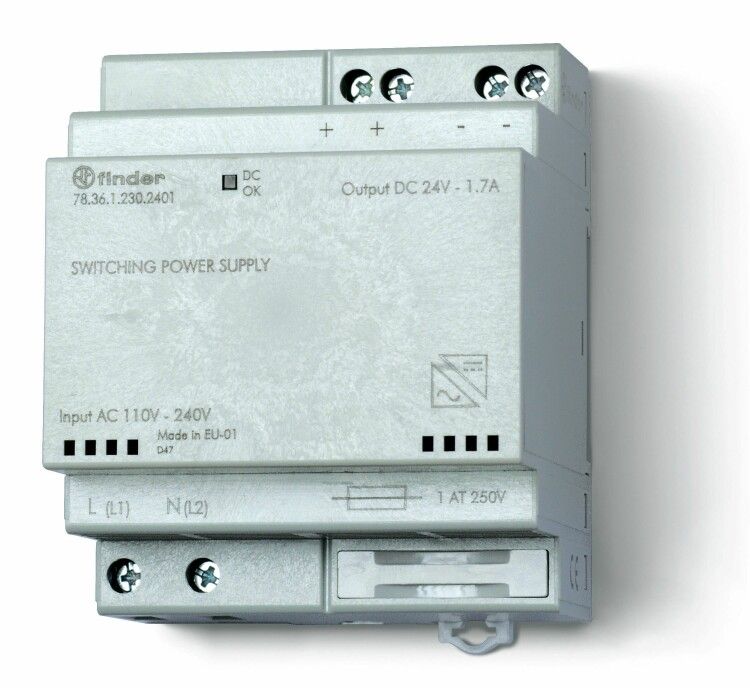

Источник питания импульсный Finder 78.36.1.230.2401 - компактный модульный блок питания для стабильного преобразования переменного тока в постоянный 24 В, подходит для установки на DIN-рейку в распределительных щитах промышленного оборудования.

Назначение и область применения

Источник питания импульсный Finder 78.36.1.230.2401 предназначен для питания устройств, работающих от постоянного тока 24 В. Он обеспечивает устойчивую работу контроллеров, реле, сенсоров, приводов и других элементов автоматизации. Подходит для монтажа в промышленных щитах: на станках, конвейерах, системах управления, логистических комплексах и оборудовании с высокой плотностью компонентов.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока
• Выходная мощность: 36 Вт (максимальный ток 1,5 А)
• Входное напряжение: 110–240 В переменного тока - совместим с сетями Европы, США, России
• Мощность потребления: 57,5 ВА - учтите этот показатель при расчете нагрузки на сеть
• Ширина модуля: 70 мм (4 модуля по стандарту DIN 35 мм)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Подключение: винтовые зажимы для проводов - надёжно фиксируют жилы до 2,5 мм2
• Защита: от перегрузки и короткого замыкания - автоматическое восстановление после устранения неисправности
• Стабилизация выходного напряжения: да - сохраняет 24 В даже при колебаниях входного напряжения
• Материал корпуса: пластик - легкий, не проводящий, устойчивый к механическому воздействию
• Встроенный предохранитель: защищает входную цепь от скачков тока
• Работа при отключении сети: время автономии 1,5 минуты - позволяет безопасно завершить операцию в некоторых системах

Совместимость и монтаж

Источник питания импульсный Finder 78.36.1.230.2401 рассчитан на монтаж на стандартную DIN-рейку шириной 35 мм. Устанавливается легко: защёлкиваются крепления снизу корпуса. Для подключения используйте провода сечением до 2,5 мм2. Клеммы доступны с лицевой стороны - удобно для обслуживания. Модульная форма позволяет размещать несколько блоков рядом без потери доступа к контактам. Обязательно соблюдайте посадочный размер: ширина 70 мм требует свободного места в щите.

Безопасность и стандарты

Источник питания соответствует требованиям безопасности для промышленного оборудования. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не предназначена для работы во влажной среде или в условиях повышенной запылённости. Применяйте только внутри закрытых щитов. Предохранитель на входе снижает риск возгорания при аварийном режиме.

Преимущества

• Узкая форма (70 мм) экономит место в щите - идеально для плотной компоновки
• Автоматическая защита от КЗ и перегрузки повышает надёжность системы
• Широкий диапазон входного напряжения (110–240 В) - работает в любой стране без переключателя
• Стабилизированное выходное напряжение - не зависит от колебаний сети
• Встроенная защита и предохранитель снижают необходимость внешних коммуникаций

Ограничения применения

• Не применяйте вне закрытых щитов - IP20 не защищает от воды, пыли и агрессивной среды
• Не используется для питания освещения, нагревателей или двигателей - мощность 36 Вт недостаточна
• Не рекомендован для длительной работы на максимальной нагрузке (36 Вт) без принудительного охлаждения - возможен перегрев
• Время автономии 1,5 мин - не является источником бесперебойного питания, лишь буфером для мягкой остановки

Примеры использования

• Питание PLC-контроллеров в системах автоматизации
• Электромагнитные клапаны и реле в пищевой и фармацевтической промышленности
• Сенсоры и энкодеры на конвейерных линиях
• Устройства управления HVAC-системами
• Панели управления с LED-индикацией и кнопками

Практические советы

• Перед монтажом проверьте соответствие входного напряжения вашей сети - 110–240 В подходит для большинства объектов
• Используйте провода с изоляцией, подходящей для температур +40…+70 C - внутренняя температура щита может расти
• Оставляйте воздушный зазор сверху и сбоку от блока - для естественного теплоотвода
• При использовании нескольких источников питания - распределяйте нагрузку равномерно между ними
• Не забывайте про предохранитель: он защищает сам блок, но не заменяет вводной автомат в щите
• Проверяйте полярность при подключении выхода - неверное подсоединение выведет оборудование из строя
