Импульсный источник питания 200Вт 36В 5,9А ИП-503 | 52028DEK DEKraft APC

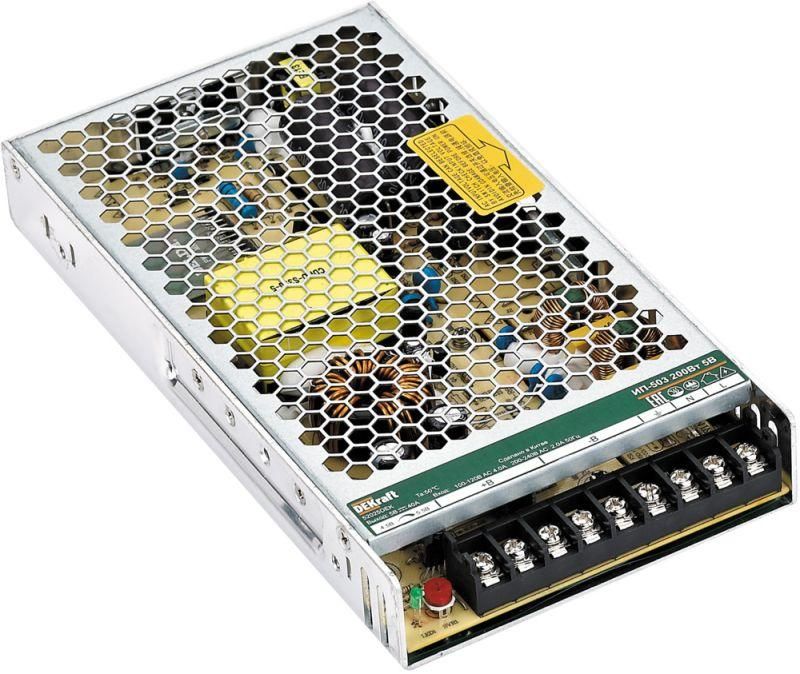

Источник питания импульсный 200Вт 36В 5.9А ИП-503 от DEKraft - компактное устройство для стабильного преобразования переменного тока в постоянное напряжение 36 В с мощностью до 200 Вт. Подходит для промышленной автоматики, светодиодных систем и оборудования с жесткими требованиями к надежности.

Назначение и область применения

Источник питания импульсный 200Вт 36В 5.9А ИП-503 предназначен для питания устройств, требующих стабильного постоянного тока 36 В. Он используется в системах автоматизации, на промышленных станках, конвейерах, в освещении LED-систем, контроллерах и других устройствах с нагрузкой до 200 Вт. Устройство работает в условиях колебаний сетевого напряжения, что делает его подходящим для объектов с нестабильным электроснабжением.

Технические характеристики

• Выходная мощность: 200 Вт
• Выходное напряжение: 36 В постоянного тока (диапазон регулировки 32,4–39,6 В)
• Выходной ток: 5,9 А
• Входное напряжение: 85–240 В переменного тока (AC) или 140–373 В постоянного тока (DC); автоматическое определение типа тока
• Номинальное входное напряжение: 230 В AC
• Стабилизация выходного напряжения: да, с точностью +-3%
• КПД: выше среднего за счет импульсной технологии
• Уровень пульсаций: низкий - подходит для чувствительной электроники
• Охлаждение: безвентиляторное, за счет теплопроводящих элементов корпуса
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: широкий диапазон - от -30C до +70C
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

Источник питания импульсный 200Вт 36В 5.9А ИП-503 устанавливается на DIN-рейку 35 мм (стандарт EN 60715). Для подключения используются винтовые зажимы: вход - L/N/PE, выход - + / –. Максимальное сечение провода - 2,5 мм2. Обязательно соблюдать полярность при подключении нагрузки. Корпус выполнен из металла, поэтому требуется свободное пространство вокруг него для естественного теплоотвода. Не допускается установка в замкнутых герметичных шкафах без принудительной вентиляции.

Безопасность и стандарты

ИП-503 соответствует нормам электромагнитной совместимости (ЭМС): EN 55032 Class B, EN 61000-3-2, EN 61000-3-3. Защиты встроены: от перегрузки, короткого замыкания, перегрева и перенапряжения. Устройство сертифицировано по стандартам безопасности IEC/EN 62368-1. Примечание: IP20 не позволяет использовать ИП-503 во влажных помещениях, на улице или в местах с повышенной запыленностью без дополнительной защиты в виде корпуса или шкафа.

Преимущества

• Безвентиляторная конструкция - бесшумная работа, нет износа механических деталей
• Широкий диапазон входного напряжения - стабильно работает даже при просадках и скачках сети
• Высокий КПД - снижает потери энергии и нагрев, экономит электроэнергию
• Низкий уровень пульсаций - предотвращает мерцание LED-устройств и сбои в работе микроконтроллеров
• Автоматический выбор типа тока (AC/DC) - удобно при использовании в системах с резервными источниками
• Долгий срок службы благодаря качественным компонентам и термостойкой сборке

Ограничения применения

Источник питания импульсный 200Вт 36В 5.9А ИП-503 нельзя применять:

• В условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает защиту от внешних факторов
• На открытом воздухе или в неотапливаемых помещениях при температуре ниже -30C
• Для питания устройств с реактивной или емкостной нагрузкой, превышающей 200 Вт - возможна аварийная остановка
• Вблизи источников сильных помех без экранирующих решений - хотя соответствует ЭМС, в условиях сильных радиопомех возможны сбои

Примеры использования

• Питание LED-лент и модулей в промышленном освещении
• Управление шаговыми двигателями в ЧПУ-станках
• Запитка PLC-контроллеров и датчиков в цеховой автоматике
• Работа с системами сигнализации и контроля доступа
• Подключение к зарядным устройствам для аккумуляторов 36 В

Практические советы

• Выбирайте ИП-503, когда нужна надежность, тихая работа и стабильность - особенно там, где вентиляторы недопустимы
• Проверьте посадочные габариты перед монтажом: устройство рассчитано на стандартную DIN-рейку, но проверьте наличие места для проводов
• Не подключайте нагрузку ближе чем 80% от максимальной (не более 160 Вт) для увеличения срока службы
• При длительной работе при температуре выше 50C рекомендуется обеспечить дополнительный воздушный поток
• Для работы в условиях нестабильной сети используйте ИП-503 вместе с фильтром помех - это повысит долговечность и стабильность выходного напряжения
• Обратите внимание: ИП-503 - часть серии DEKraft ИП-500; другие модели этой серии имеют аналогичные принципы монтажа и эксплуатации
