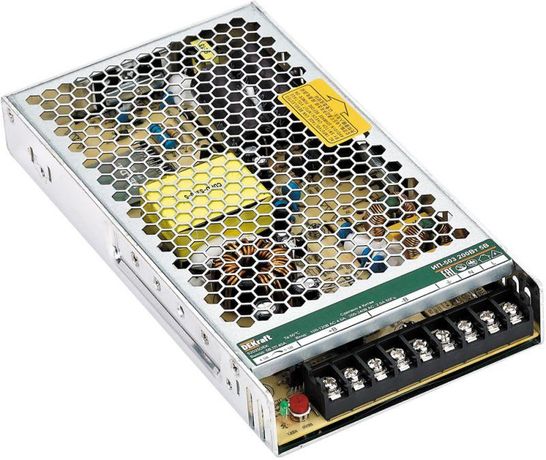

Импульсный источник питания 200Вт 24В 8,8А ИП-503 | 52027DEK DEKraft APC

Источник питания импульсный 200Вт 24В 8,8А ИП-503 от DEKraft - компактное устройство для стабильного преобразования переменного тока в постоянное напряжение 24 В, подходящее для промышленной автоматизации, систем управления и оборудования с высокими требованиями к надежности.

Назначение и область применения

Источник питания импульсный 200Вт 24В 8,8А ИП-503 предназначен для питания устройств, требующих стабильного постоянного тока 24 В. Подходит для работы с контроллерами, сенсорами, приводами, реле, световой сигнализацией и другим оборудованием в условиях промышленной среды. Часто применяется на станках, конвейерах, системах сборки и в автоматических линиях.

Технические характеристики

• Выходная мощность: 200 Вт
• Выходное напряжение: 24 В постоянного тока (регулируемое от 21,6 до 26,4 В)
• Выходной ток: 8,8 А
• Входное напряжение: 100–264 В переменного тока (автоматический выбор)
• Номинальное входное напряжение: 230 В AC
• КПД: более 88%
• Охлаждение: безвентиляторное (пасивное)
• Уровень пульсаций: низкий
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Рабочая температура: от –20 C до +70 C
• Гарантия: 36 месяцев

Совместимость и монтаж

ИП-503 устанавливается на DIN-рейку 35 мм (стандарт EN 60715). Для подключения используются винтовые зажимы: вход - L/N/PE, выход - + / –. Максимальное сечение провода - 2,5 мм2. Устройство не требует внешнего охлаждения благодаря безвентиляторной конструкции, но необходимо обеспечить свободное пространство вокруг корпуса для естественной циркуляции воздуха. Не рекомендуется монтировать рядом с нагревательными элементами или в замкнутых герметичных шкафах без вентиляции.

Безопасность и стандарты

Источник питания ИП-503 соответствует нормам электромагнитной совместимости (ЭМС) и прошел сертификацию по международным стандартам безопасности. Обладает встроенными защитами: от перегрузки, короткого замыкания, перегрева и перенапряжения. Автоматическое восстановление после снятия нагрузки или устранения аварии.

Преимущества

• Высокий КПД снижает потери энергии и тепловую нагрузку на оборудование
• Безвентиляторная конструкция исключает шум и риск засорения пылью
• Широкий диапазон входного напряжения позволяет работать даже при колебаниях сети
• Низкий уровень пульсаций повышает стабильность работы чувствительной электроники
• Работоспособность при экстремальных температурах - от минус 20 до плюс 70 градусов
• Долгий срок службы и трёхлетняя гарантия от DEKRAFT

Ограничения применения

ИП-503 не предназначен для установки во влажных, пыльных или взрывоопасных средах - степень защиты IP20 не обеспечивает защиту от пыли и брызг. Не следует использовать в открытых помещениях без кожуха. Также устройство не рассчитано на длительную работу на предельной мощности (200 Вт) при температуре выше 60 C - возможен снижение выходного тока для сохранения стабильности. Не поддерживает параллельное соединение с другими источниками без дополнительных модулей согласования.

Примеры использования

• Питание PLC-контроллеров и I/O-модулей на производственных линиях
• Запитка сенсоров, энкодеров и пневматических клапанов в автоматике
• Обеспечение стабильного напряжения для LED-освещения в цехах
• Работа с приводами шаговых двигателей и сервоприводами
• Использование в системах видеонаблюдения и контроля доступа

Практические советы

• Выбирайте кабели с достаточным сечением - при токе 8,8 А используйте медные провода не менее 1,5 мм2, лучше 2,5 мм2
• Не забудьте подключить защитное заземление (PE) - это обязательно для безопасной эксплуатации
• Проверяйте полярность перед подключением нагрузки - неверное подключение выведет устройство из строя
• Если питаемое оборудование потребляет импульсный ток (например, двигатели), убедитесь, что пиковая нагрузка не превышает 200 Вт
• Для условий с частыми скачками напряжения ИП-503 - оптимальный выбор благодаря широкому входному диапазону
• При использовании в холодных помещениях ниже –10 C допускается увеличенное время запуска - это нормально
