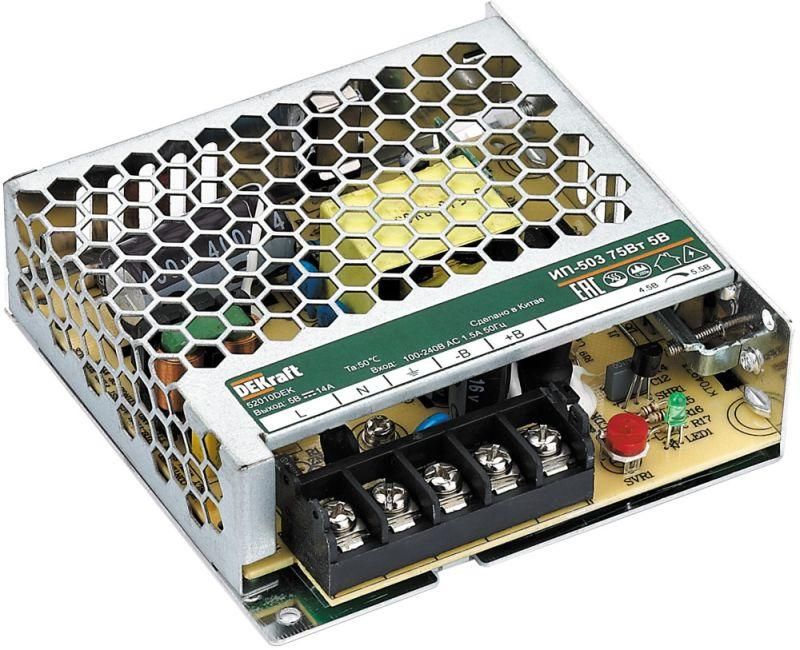

Импульсный источник питания 75Вт 5В 14А ИП-503 | 52010DEK DEKraft APC

Источник питания импульсный 75Вт 5В 14А ИП-503 от DEKraft - компактное устройство для стабильного питания устройств с требованием к постоянному току 5 В и току до 14 А. Подходит для промышленной автоматизации, контроллеров, модулей связи и других нагрузок, где важна надёжность и малый вес.

Назначение и область применения

Источник питания импульсный 75Вт 5В 14А ИП-503 предназначен для преобразования переменного тока 200–240 В в стабилизированный постоянный ток 5 В. Он используется там, где требуется высокая эффективность, малые габариты и устойчивость к колебаниям сети. Применяется в системах автоматизации: контроллеры PLC, промышленные терминалы, камеры наблюдения, USB-устройства, радиомодули, платы управления и другие устройства с питанием 5 В/14 А.

Технические характеристики

• Выходная мощность: 75 Вт
• Выходное напряжение: 5 В постоянного тока (регулируемое от 4,5 до 5,5 В)
• Максимальный выходной ток: 14 А
• Входное напряжение: 200–240 В переменного тока, автоматический выбор (номинал 230 В)
• Тип преобразования: импульсный
• Характеристика выхода: U/I - стабилизация напряжения с ограничением тока

Совместимость и монтаж

ИП-503 имеет жесткий корпус и клеммы для подключения проводов. Для монтажа используйте кабели сечением не менее 1,5 мм2 на выходе (для тока 14 А). На входе допускаются провода до 1,0 мм2. Клеммы рассчитаны на зажим без инструментов. Устройство крепится на DIN-рейку 35 мм (не включён в комплект - требуется отдельно). Обязательно соблюдать полярность на выходе: +5 В и GND. Перед первым запуском проверьте соответствие входного напряжения сети - перегрузка возможна при подключении к 110 В.

Безопасность и стандарты

Источник питания ИП-503 соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от перегрузки и короткого замыкания реализована через режим U/I - при превышении тока 14 А выходное напряжение снижается для предотвращения повреждений. Сертификация CE указана в документации производителя, но не представлена в данных - рекомендуется запросить сертификаты перед использованием в официальных объектах.

Преимущества

• Высокий КПД за счёт импульсной технологии - меньше нагрев и энергопотерь
• Автоматическое определение входного напряжения - работает в Европе и странах с сетью 230 В без переключателя
• Регулируемый выход - можно адаптировать напряжение под чувствительные устройства (например, 4,8 В вместо 5 В)
• Узкий форм-фактор - занимает мало места на DIN-рейке
• Стабильная работа при скачках напряжения в сети

Ограничения применения

• Не предназначено для работы при температуре ниже 0 C или выше 50 C - возможен отказ или снижение срока службы
• Запрещено использовать во взрывоопасных средах - нет защиты Ex
• Не поддерживает параллельное соединение нескольких блоков для увеличения тока
• Нет функции удалённого включения/выключения - управление только механическим выключателем на входе
• Не совместим с ёмкостными нагрузками свыше 10 000 мкФ - возможен бросок тока при включении

Примеры использования

• Питание микроконтроллеров Arduino, Raspberry Pi в промышленных корпусах
• Энергоснабжение IP-камер и видеорегистраторов с PoE+ интерфейсом
• Подключение модулей RS-485, CAN-интерфейсов в системах сбора данных
• Питание датчиков, реле и исполнительных механизмов в цепях автоматики
• Замена линейных блоков питания в старых станках - экономия места и тепла

Практические советы

• Перед установкой проверьте реальную потребляемую мощность нагрузки - не превышайте 75 Вт (при 5 В это максимум 15 А, но ИП-503 ограничен 14 А)
• Для длительной работы при максимальной нагрузке обеспечивайте вентиляцию - корпус может нагреваться до 60–70 C
• Если нагрузка меняется (например, включаются несколько устройств одновременно), выбирайте запас по току 20 % - лучше взять 16–18 А
• На выходе используйте фильтрующие конденсаторы (100–470 мкФ) для подавления шума, особенно при работе с аналоговой электроникой
• ИП-503 от DEKraft - часть серии ИП-500; если нужен другой выход (12 В, 24 В), ищите модели этой же серии - они имеют одинаковый корпус и крепление
