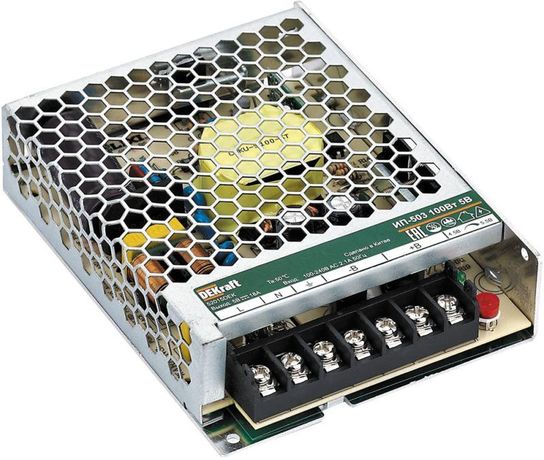

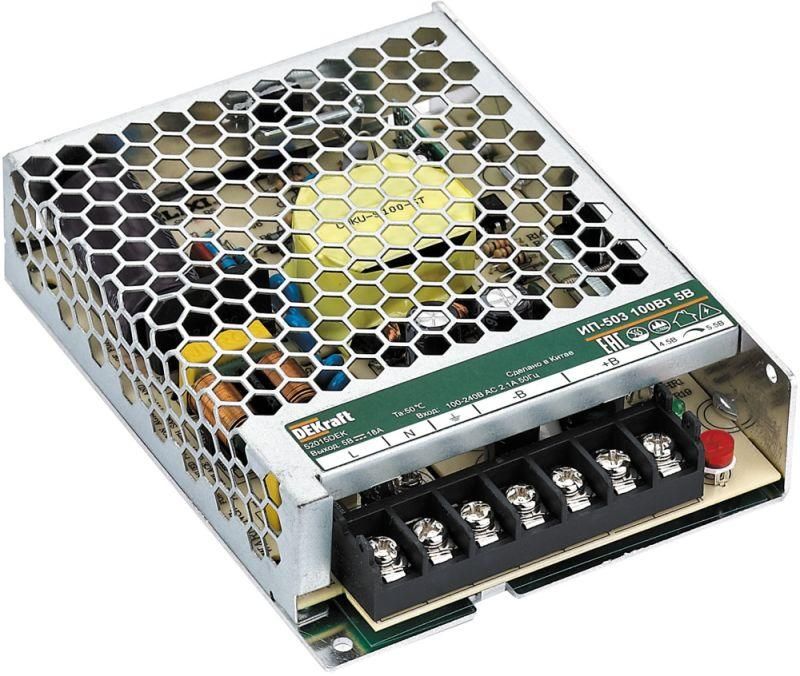

Импульсный источник питания 150Вт 5В 22А ИП-503 | 52020DEK DEKraft APC

Источник питания импульсный 150Вт 5В 22А ИП-503 от DEKraft - компактное устройство для стабильного питания устройств на 5 В постоянного тока, подходящее для промышленной автоматизации, оборудования связи и систем управления. Модель ИП-503 отличается безвентиляторным охлаждением, высокой надёжностью и совместимостью с сетями от 100 до 264 В.

Назначение и область применения

Источник питания импульсный 150Вт 5В 22А ИП-503 предназначен для преобразования переменного тока сети в стабилизированный постоянный ток 5 В. Подходит для питания контроллеров, модулей ввода/вывода, сенсоров, LED-индикаторов, плат автоматики и других устройств с низким напряжением. Часто применяется в промышленных станках, конвейерах, системах сбора данных и оборудовании для автоматизации зданий.

Технические характеристики

• Выходная мощность: 150 Вт
• Выходное напряжение: 5 В постоянного тока (регулируемый диапазон 4,5–5,5 В)
• Выходной ток: 22 А
• Входное напряжение: 100–264 В переменного тока (50/60 Гц)
• Тип входного тока: AC (переменный)
• Стабилизация выходного напряжения: да
• Уровень пульсаций: низкий
• КПД: высокий
• Работа при температуре: от –30 C до +70 C (без снижения мощности)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, без защиты от воды и пыли)
• Охлаждение: пассивное, без вентилятора
• Гарантия: 3 года

Совместимость и монтаж

Источник питания ИП-503 монтируется на DIN-рейку 35 мм. Для подключения используются винтовые клеммы: вход - L/N/PE, выход - +V / GND. Учитывайте, что максимальный ток 22 А требует проводов сечением не менее 2,5 мм2 для выходных цепей. На входе допускаются перепады напряжения - устройство автономно выбирает режим работы в диапазоне 100–264 В, что позволяет использовать его в странах с разными стандартами электроснабжения.

Безопасность и стандарты

ИП-503 соответствует требованиям EMC (электромагнитной совместимости): подавляет помехи, не создаёт интерференцию с другим оборудованием. Соответствует международным стандартам безопасности IEC/EN 62368-1. Защиты включают: от перегрузки, короткого замыкания, перегрева и перенапряжения. Автоматическое восстановление после устранения нештатной ситуации.

Преимущества

• Безвентиляторная конструкция - бесшумная работа, нет износа механических элементов
• Широкий диапазон входного напряжения - работает даже при просадках и скачках в сети
• Высокий КПД - меньше потерь энергии, меньший нагрев
• Низкий уровень пульсаций - стабильное питание чувствительной электроники
• Встроенные защиты - продлевает срок службы устройства и защищает нагрузку
• 36 месяцев гарантии - подтверждает качество сборки и компонентов

Ограничения применения

Источник питания ИП-503 не предназначен для установки во влажных средах, на улице или в помещениях с повышенной запылённостью - степень защиты IP20 исключает контакт с водой и крупной пылью. Не рекомендуется использовать в условиях, где возможны удары, вибрации или воздействие химически активных веществ. Также не подходит для питания устройств с пиковыми потреблениями выше 150 Вт - даже кратковременная перегрузка вызывает отключение.

Примеры использования

• Питание PLC-контроллеров в цехах
• Энергоснабжение терморегуляторов и датчиков температуры
• Запитка USB-портов в промышленных панелях
• Обеспечение питания микроконтроллеров в системах видеонаблюдения
• Работа с LED-лентами и матрицами на 5 В

Практические советы

• При монтаже на DIN-рейку оставьте минимум 5 см свободного пространства сверху и снизу для естественной теплоотдачи
• Не соединяйте несколько ИП-503 параллельно - они не предназначены для работы в режиме “параллельного включения”
• Проверяйте полярность перед подключением нагрузки - неверное подсоединение выведет устройство из строя
• Для длительной работы при температуре выше 50 C рассмотрите возможность принудительного охлаждения окружающего воздуха
• Артикул 52020dek - единственный идентификатор для заказа запчастей и сервисного обслуживания
