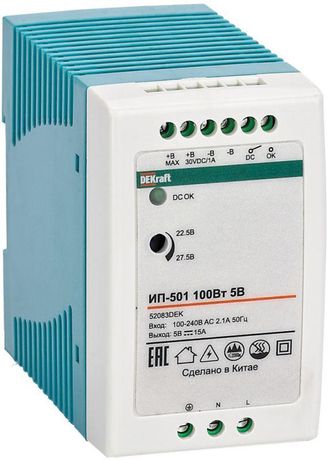

Импульсный источник питания 100Вт 5В 15А ИП-501 | 52083DEK DEKraft APC

Источник питания импульсный 100Вт 5В 15А ИП-501 от DEKraft - компактный модульный преобразователь, обеспечивающий стабильное напряжение 5 В при токе до 15 А. Подходит для промышленной автоматизации, где требуется надёжное питание устройств с высокой нагрузкой на постоянном токе.

Назначение и область применения

Источник питания импульсный 100Вт 5В 15А ИП-501 предназначен для питания промышленного оборудования, требующего устойчивого напряжения 5 В постоянного тока. Применяется в системах управления, контроллерах, сенсорах, приводах, платформах автоматизации и других устройствах, работающих от низковольтного постоянного тока. Благодаря широкому диапазону входного напряжения, ИП-501 можно использовать как в сетях с переменным током (220 В), так и в системах с постоянным током (до 370 В).

Технические характеристики

• Выходная мощность: 100 Вт
• Выходное напряжение: 5 В постоянного тока (регулируемый диапазон 4,5 – 5,5 В)
• Максимальный выходной ток: 15 А
• Стабилизация выходного напряжения: да
• Входное напряжение переменного тока: 85 – 264 В
• Входное напряжение постоянного тока: 120 – 370 В
• Тип входного тока: автономный выбор между переменным и постоянным током
• Исполнение: модульное, шинное (монтаж на DIN-рейку)
• Производитель: DEKraft, серия ИП-500

Совместимость и монтаж

Источник питания импульсный 100Вт 5В 15А ИП-501 выполнен в модульном корпусе и рассчитан на установку на стандартную DIN-рейку 35 мм. Монтаж выполняется защёлкиванием - никаких болтов или инструментов не требуется. Клеммы для подключения входа и выхода доступны с лицевой стороны, что упрощает обслуживание. Устройство совместимо с любыми системами, использующими шинный монтаж в распределительных щитах. Для подключения рекомендуется использовать провода сечением не менее 1,5 мм2 для выхода и 1,0 мм2 для входа.

Преимущества

• Автоматическое переключение между переменным и постоянным током на входе - позволяет использовать ИП-501 в гибридных системах без изменения схемы.
• Узкий диапазон стабилизации выходного напряжения (+-0,5 В) обеспечивает точное питание чувствительной электроники.
• Высокий КПД импульсного преобразования снижает тепловые потери и продлевает срок службы.
• Модульная конструкция экономит место в щите и упрощает замену при необходимости.
• Поддержка широкого диапазона входного напряжения делает ИП-501 пригодным для использования в регионах с нестабильной сетью.

Ограничения применения

• Не предназначена для работы во взрывоопасных средах - отсутствует соответствующая защита.
• Работает только в закрытых помещениях с нормальной температурой окружающей среды - не рассчитана на экстремальные условия.
• Выходной ток ограничен 15 А - нельзя применять для нагрузок свыше 75 Вт при 5 В без риска перегрузки.
• Отсутствуют функции защиты от переполюсовки на входе - необходимо соблюдать правильность подключения.

Примеры использования

• Питание PLC-контроллеров в цеховой автоматике.
• Электроника промышленных сенсоров и энкодеров.
• Управление шаговыми двигателями в CNC-станках.
• Питание интерфейсных модулей (RS-485, Ethernet) в распределённых системах сбора данных.
• Запитка LED-индикаторов и световых панелей в панелях управления.

Практические советы

• При использовании в сети 220 В переменного тока - подключайте фазу и ноль строго согласно маркировке на клеммах.
• Для долговечной работы не допускайте перегрева - обеспечьте свободный доступ воздуха вокруг корпуса ИП-501.
• Если используется постоянный ток на входе - проверьте полярность: минус должен быть на контакте “−”, плюс - на “+”.
• При параллельном соединении нескольких источников - не применяйте без внешних балластных резисторов; ИП-501 не имеет функции параллельной работы.
• Проверяйте посадочные размеры перед монтажом - ширина корпуса соответствует стандартному модулю на DIN-рейке, но убедитесь, что есть зазор для кабелей.
