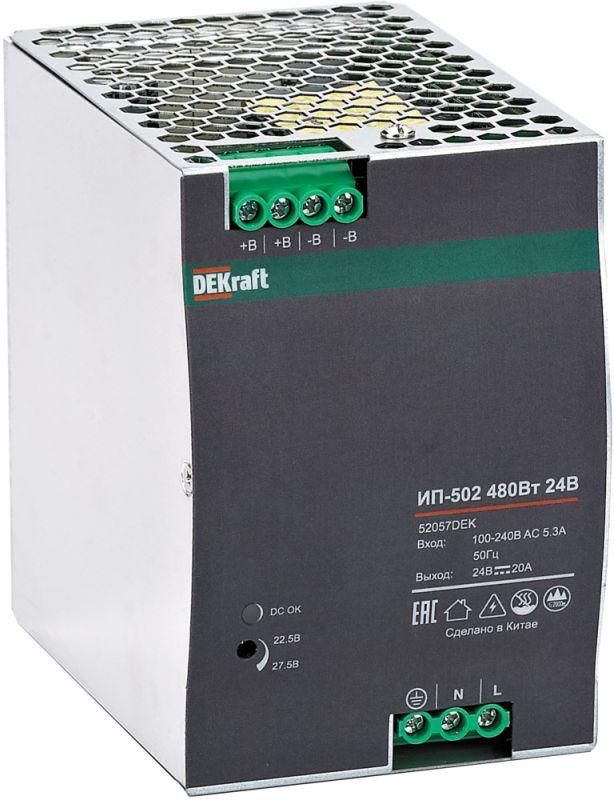

Импульсный источник питания 480Вт 24В 20А ИП-502 | 52057DEK DEKraft APC

Источник питания импульсный 480Вт 24В 20А ИП-502 от DEKraft - компактный, надёжный модульный преобразователь для стабильного питания устройств на 24 В постоянного тока. Подходит для автоматизации, промышленной электроники и систем управления, где важна долговечность и отсутствие вентиляторов.

Назначение и область применения

Источник питания импульсный 480Вт 24В 20А ИП-502 предназначен для преобразования переменного тока в стабилизированный постоянный ток 24 В. Он питает устройства с потреблением до 20 А - такие как контроллеры, соленоиды, датчики, приводы, реле и другие элементы промышленной автоматики. Применяется в панелях управления, станках, конвейерах, системах освещения и логистики.

Технические характеристики

• Выходная мощность: 480 Вт
• Выходное напряжение: 24 В постоянного тока (регулируемое от 21,6 до 26,4 В)
• Выходной ток: 20 А
• Входное напряжение: 100–240 В переменного тока (50/60 Гц) - автоопределение
• Тип питания: AC (переменный ток)
• Стабилизация выходного напряжения: да
• КПД: высокий (менее потерь энергии в виде тепла)
• Охлаждение: безвентиляторное (пассивное, за счёт радиатора)
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, не предназначена для влаги или пыли в рабочей среде
• Форм-фактор: модульный, для установки на DIN-рейку
• Гарантия: 3 года

Совместимость и монтаж

Источник питания импульсный 480Вт 24В 20А ИП-502 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка осуществляется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Возможен шинный монтаж: выходные клеммы поддерживают параллельное подключение через шины питания, что упрощает wiring в распределительных щитах. Максимальный посадочный размер соответствует типовым модулям 45 мм в ширину.

Безопасность и стандарты

ИП-502 соответствует требованиям EMC (электромагнитной совместимости): снижает помехи, которые могут влиять на чувствительную электронику. Соответствует международным стандартам безопасности IEC/EN 62368-1. Защиты включены: от перегрузки, короткого замыкания, перегрева и перенапряжения. Автоматическое восстановление после снятия нагрузки.

Преимущества

• Безвентиляторная конструкция - бесшумная работа, нет износа механических частей
• Широкий диапазон входного напряжения (100–240 В) - работает даже при колебаниях сети
• Низкий уровень пульсаций на выходе - безопасно для точной электроники
• Высокий КПД - меньше нагрев, экономия электроэнергии
• Работает при температурах от –25C до +70C - подходит для холодных и жарких помещений
• Модульное исполнение - легко масштабируется и заменяется

Ограничения применения

Источник питания импульсный 480Вт 24В 20А ИП-502 не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 исключает контакт с водой и пылью. Не рекомендуется использовать в местах с высоким уровнем электромагнитных помех без дополнительной фильтрации. Также не следует подключать емкостные или индуктивные нагрузки свыше 20 А - возможны сбои или отключения по защите.

Примеры использования

• Управление пневматическими клапанами на конвейере
• Питание PLC-контроллеров и HMI-терминалов в цеху
• Электроприводы сервомоторов с малым током потребления
• Системы сигнализации и контроля доступа
• Освещение LED-лент в закрытых щитах

Практические советы

• При монтаже на DIN-рейку оставьте минимум 5 см свободного пространства вокруг корпуса для лучшей теплоотдачи
• Не перегружайте выход - максимальный ток 20 А; при длительной работе на пределе используйте запас 15–20%
• Подключайте нагрузку через предохранители (например, 25 А) для защиты от аварийных ситуаций
• Проверяйте полярность перед подключением - выход постоянного тока требует правильного подсоединения “+” и “−”
• Для многоканальных систем используйте шинные перемычки - так проще и надёжнее, чем провода
• ИП-502 можно комбинировать с другими модулями серии DEKRAFT ИП-500 - одинаковые габариты и клеммы
