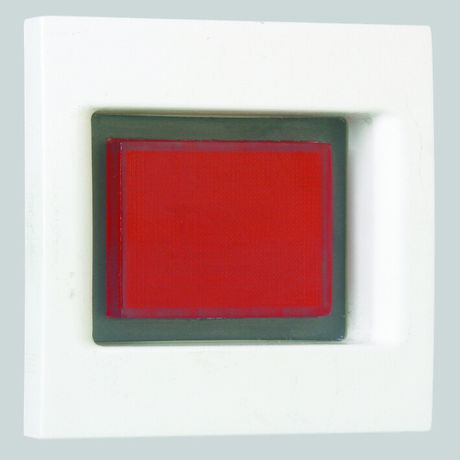

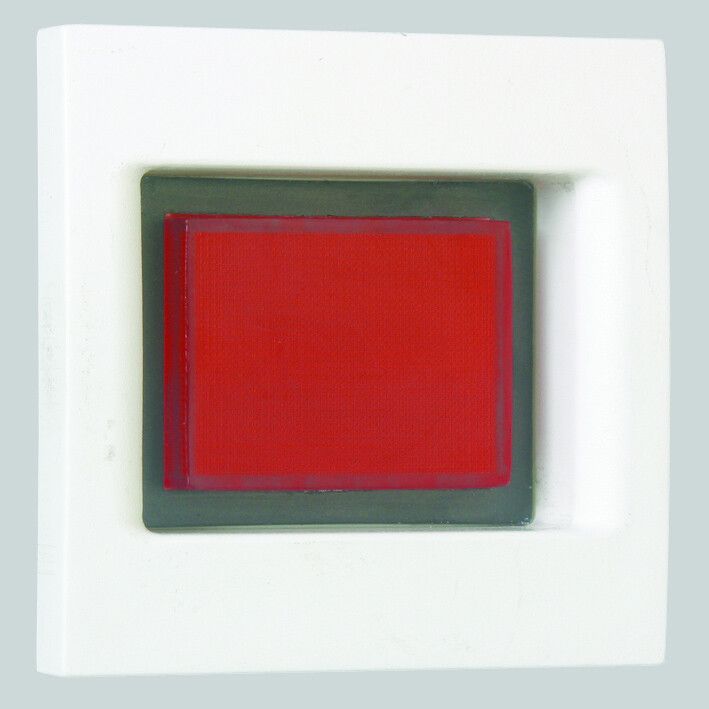

Индикатор напряжения красн. подсветка K45 45х45мм графит Simon Connect KL05-14

Индикатор напряжения Simon KL05-14 - компактный прибор с красной подсветкой для визуального контроля наличия напряжения в сетях до 250 В. Подходит для установки на щитах управления, пультах и оборудовании, где требуется быстрая диагностика состояния цепи.

Назначение и область применения

Indikator napryazheniya Simon KL05-14 предназначен для отображения наличия переменного тока в электрических цепях. Красная подсветка сигнализирует о том, что напряжение присутствует - это особенно удобно в условиях слабой освещённости или при необходимости быстрой проверки. Устанавливается в распределительных щитах, панелях управления, на станках, конвейерах и другом промышленном оборудовании.

Технические характеристики

• Номинальное напряжение: 250 В - работает в стандартных сетях 220–240 В переменного тока;
• Размеры: 45×45 мм - совместим с типовыми отверстиями для индикаторов этого формата;
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги;
• Материал корпуса: металл и пластик - обеспечивает прочность и устойчивость к механическим воздействиям;
• Цвет корпуса: серый - сочетается с большинством панелей и шкафов;
• Подсветка: красная - высокая контрастность, легко заметна даже при ярком свете.

Совместимость и монтаж

Индикатор напряжения Simon KL05-14 монтируется в круглое отверстие диаметром 45 мм. Для установки используется фиксирующая гайка с тыльной стороны. Подключение осуществляется к двум контактам - L (фаза) и N (ноль). Напряжение подаётся напрямую на индикатор, поэтому он не требует внешнего питания. Убедитесь, что провода надёжно закреплены, чтобы избежать перегрева и потери контакта.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса IP20. Не предназначено для работы во взрывоопасных зонах, в помещениях с повышенной влажностью или на открытом воздухе. Применяется исключительно внутри электрошкафов и панелей.

Преимущества

• Яркая красная подсветка позволяет быстро определить наличие напряжения без тестера;
• Металлический корпус повышает долговечность и устойчивость к вибрациям;
• Формат 45×45 мм стандартизирован - легко заменяется на аналогичные модели других производителей;
• Не требует внешнего источника питания - питание берётся прямо из контролируемой цепи.

Ограничения применения

• IP20 не обеспечивает защиту от пыли и воды - нельзя использовать вне закрытых щитов;
• Работает только с переменным током до 250 В - не подходит для постоянного тока или высоковольтных систем;
• Не является устройством защиты - служит только для визуальной индикации, не отключает питание;
• Не рекомендован для установки в местах с частыми температурными колебаниями выше +50 C или ниже −10 C.

Примеры использования

• На пульте управления насосной станцией - показывает, когда включен двигатель;
• В распределительном щите жилого дома - сигнализирует о наличии напряжения на группе розеток;
• На автоматической линии производства - индицирует активацию участка цепи;
• В панели HVAC - указывает на включённую цепь нагревателя.

Практические советы

• Перед установкой всегда отключайте питание - даже при отсутствии видимого напряжения возможен остаточный заряд;
• Проверьте посадочное отверстие перед монтажом: диаметр должен точно соответствовать 45 мм - иначе индикатор не зафиксируется;
• При замене старого индикатора сравните цвет подсветки и тип подключения - Simon KL05-14 имеет красную подсветку, другие модели могут быть зелёными или белыми;
• Не используйте индикатор как единственное средство проверки - всегда применяйте исправный мультиметр для точной диагностики.
