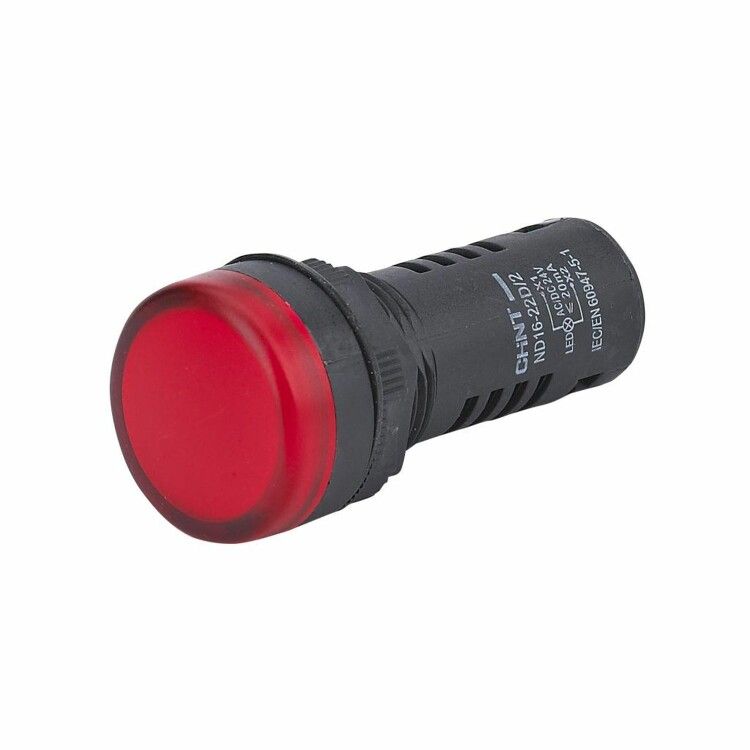

Индикатор ND16-22D/2C красный, встр. резистор, IP65 АС/DC230В (R) | 828019 CHINT

Индикатор ND16-22D/2C красный, встроенный резистор, степень защиты IP65, напряжение АС/DC 230В - это компактный световой индикатор от бренда CHINT, предназначенный для визуального отображения состояния оборудования в условиях повышенной запыленности и влаги. Модель ND16-22D/2C совмещает надежную защиту IP65, работу на переменном и постоянном токе 230 В и встроенную схему гашения тока, что делает её удобным решением для промышленной автоматизации.

Назначение и область применения

Индикатор ND16-22D/2C используется для сигнализации включенного состояния устройств: станков, панелей управления, конвейеров, распределительных щитов и другого промышленного оборудования. Подходит для установки в местах с высокой влажностью, пылью или перепадами температур благодаря защите IP65. Индикатор работает как на переменном, так и на постоянном токе - это упрощает замену в системах с разными типами питания.

Технические характеристики

• Напряжение: 230 В AC/DC - работает без внешних преобразователей
• Цвет свечения: красный - обеспечивает хорошую видимость в ярком освещении
• Степень защиты: IP65 - полностью герметичен против пыли и защищен от струй воды
• Монтажный диаметр: 22 мм - соответствует стандартному отверстию для индикаторов серии ND16
• Форма линзы: круглая - равномерное рассеивание света
• Тип подключения: винтовые зажимы - надежное и простое соединение
• Тип лампы: бесцокольная - встроена в корпус, не требует замены
• Высота: 15 мм - минимум выступа за поверхность панели
• Цвет корпуса: черный - маскирует загрязнения, сочетается с большинством панелей
• Переднее кольцо: есть - фиксирует индикатор в отверстии, предотвращает проворачивание
• Лампа в комплекте: да - готов к установке сразу после монтажа

Совместимость и монтаж

Индикатор ND16-22D/2C совместим с любыми панелями, имеющими отверстие диаметром 22 мм. Установка выполняется путем вставки в отверстие до щелчка - переднее кольцо плотно фиксирует корпус. Для подключения используются два винта: один для фазы, второй - для нуля (или минуса при DC). Нет необходимости в дополнительных резисторах - они уже встроены внутрь корпуса. Совместим с другими элементами серии ND16, включая кнопки и переключатели того же форм-фактора.

Безопасность и стандарты

Индикатор ND16-22D/2C соответствует требованиям безопасности для промышленного оборудования. Защита IP65 гарантирует безопасную работу в средах с пылью, влагой и мытьем шлангами. Серия ND16 прошла тестирование на помехозащищенность - не вызывает и не реагирует на импульсные помехи от частотных преобразователей и контакторов. Гарантированный срок службы - 40 000 часов, что эквивалентно более чем 4,5 лет непрерывной работы.

Преимущества

• Встроенный резистор исключает необходимость внешней схемы гашения тока - снижает стоимость сборки и риск ошибок при монтаже
• Работа на AC/DC - универсальность для различных систем без изменения компонентов
• Герметичная конструкция IP65 - долгий срок службы даже в агрессивных условиях
• Комплектация с лампой - не требуется закупать отдельно
• Черный корпус и переднее кольцо - эстетично и практично в промышленной среде

Ограничения применения

Индикатор ND16-22D/2C не предназначен для установки в взрывоопасных зонах (не имеет взрывозащиты Ex). Также не рекомендуется использовать при напряжении выше 230 В - возможен выход из строя встроенного резистора. Температурный режим не указан, но в условиях ниже –25 C или выше +70 C срок службы может снизиться. Не следует применять в помещениях с химически активными парами - материал корпуса не устойчив к растворителям и кислотам.

Примеры использования

• Сигнализация включения насоса на водозаборной станции
• Индикация наличия напряжения в силовом щите цеха
• Состояние нагревательного элемента в термокамере
• Запуск конвейера на пищевом производстве - где важна чистота и влажность
• Панель управления станком ЧПУ - в качестве индикатора “готово”

Практические советы

• При монтаже проверьте глубину отверстия - индикатор ND16-22D/2C имеет высоту всего 15 мм, поэтому не используйте слишком толстые панели
• Не затягивайте винты подключения чрезмерно - можно повредить контактные площадки внутри
• Если индикатор установлен на вертикальной стене, убедитесь, что вода не будет собираться на линзе - это может снижать контрастность
• Для замены не требуется демонтаж всей панели - достаточно открутить провода и выдавить индикатор изнутри
• При использовании в системах с частыми включениями/выключениями - модель ND16-22D/2C показала лучшую стабильность, чем аналоги с обычными лампочками
