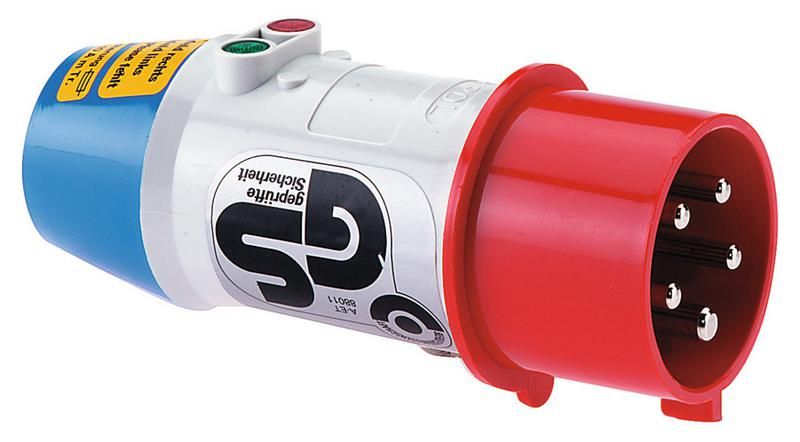

Индикатор последовательности фаз 63А 5р 6h IP44 2236 I 2236-Bals Bals

Индикатор последовательности фаз Bals 2236 - устройство для проверки правильного порядка чередования фаз в трёхфазной сети напряжением до 415 В. Подходит для быстрой диагностики перед запуском двигателей, компрессоров и другого оборудования, где важна корректная ориентация вращения.

Назначение и область применения

Indikator последовательности фаз Bals 2236 используется для определения порядка следования фаз L1, L2, L3 в трёхфазной сети переменного тока. Устройство позволяет выявить неверную коммутацию фаз, которая может вызвать обратное вращение электродвигателей - опасное состояние для насосов, вентиляторов, конвейеров и других механизмов. Также функционал устройства подтверждает наличие напряжения на всех фазах и контролирует частоту сети.

Технические характеристики

• Рабочее напряжение: 240–415 В (переменный ток)
• Частота сети: 50–60 Гц
• Количество полюсов: 5
• Количество входных проводов: 6 (три для фаз, три для заземления/нейтрали)
• Тип индикации: лампы тлеющего разряда (неоновые)
• Защита корпуса: IP44 - устойчив к брызгам воды и попаданию твердых частиц размером более 1 мм
• Максимальный рабочий ток: 63 А
• Обнаружение направления вращения: бесконтактное, автоматическое
• Поддерживает тестирование направления вращения двигателя без подключения нагрузки

Совместимость и монтаж

Bals 2236 подключается параллельно к трём фазным проводникам и двум дополнительным - для нулевого провода или заземления. Для работы требуется доступ ко всем трём фазам и хотя бы одному из нейтральных проводников. Корпус предназначен для установки в распределительном щите или на стене. Монтаж выполняется с помощью встроенных крепёжных отверстий. Не требует внешнего питания - работает за счёт энергии сети.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроизмерительных приборов класса защиты II. Индикация осуществляется через неоновые лампы, исключающие риск перегрева или возгорания. Защита IP44 обеспечивает безопасную работу в условиях повышенной влажности и пыли - например, на производственных площадках, в цехах или на открытых участках объектов.

Преимущества

• Автоматическое определение направления вращения без подключения двигателя - экономит время при наладке
• Не требует внешнего источника питания - надёжно работает даже при колебаниях напряжения
• Яркая индикация неоновыми лампами - видна даже при ярком освещении
• Высокая механическая прочность корпуса - рассчитана на жёсткие условия эксплуатации
• Поддерживает широкий диапазон напряжений - совместим с сетями 380 В и 415 В

Ограничения применения

• Не предназначено для использования в сетях постоянного тока
• Не рекомендуется применять при напряжении ниже 240 В - индикация может быть недостоверной
• Не заменяет профессиональный фазометр - не показывает углы сдвига или точные значения напряжения
• Не следует использовать в средах с высокой концентрацией взрывоопасных газов - не имеет взрывозащиты

Примеры использования

• Проверка фазировки перед запуском трехфазного электродвигателя насоса на водоканале
• Настройка нового станка с ЧПУ после переоборудования электроснабжения
• Диагностика причин отказа вентиляционной системы после ремонта силового кабеля
• Контроль качества подключения частотного преобразователя
• Проверка фазовой последовательности в распределительном шкафе торгового центра

Практические советы

• Перед использованием убедитесь, что все контакты плотно соединены - плохой контакт может давать ложную индикацию
• При работе с сетью 415 В используйте изолирующие перчатки - максимальное напряжение находится на грани допустимого для индикатора
• Не применяйте устройство в качестве основного средства защиты - оно лишь сигнализирует о порядке фаз, но не отключает питание
• Если одна из ламп не светится - проверьте целостность проводов и наличие напряжения на каждой фазе
• Запомните цветовое соответствие ламп: обычно красная - L1, желтая - L2, зелёная - L3; свечение в порядке указывает на правильную последовательность
