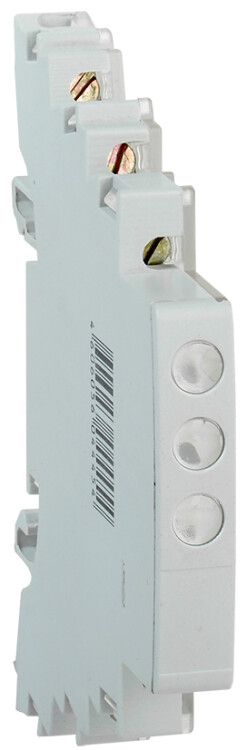

Индикатор фаз световой KARAT 400В IP20 модульный IEK MIF10-400

Световой индикатор фаз IEK (ИЭК) артикул mif10-400 - компактное устройство на DIN-рейку для визуального контроля наличия напряжения в трёхфазной сети переменного тока. Применяется в распределительных щитах, автоматических системах управления и промышленном оборудовании.

Назначение и область применения

Световой индикатор фаз IEK mif10-400 предназначен для отображения наличия напряжения в каждой из трёх фаз электроустановки. Устройство устанавливается в силовые щиты и позволяет оперативно определить, есть ли питание на входе или на участках цепи. Подходит для использования в условиях промышленных объектов, жилых зданий, насосных станций, конвейерных линий и других местах, где требуется быстрая диагностика состояния сети.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 400 В
• Тип лампы: тлеющий разряд (неоновая)
• Цвет свечения: желтый
• Цвет рычага: желтый
• Количество контактов: 6 (для подключения трех фаз + ноль/земля)
• Мощность лампы: до 230 Вт (максимальная допустимая нагрузка)
• Срок службы: 30 000 часов
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Модульная ширина: 0,5 модуля (9 мм)
• Глубина монтажа: 67 мм
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в помещениях с нормальной влажностью)
• Нормативный документ: ТР ТС 004/2011 (соответствие требованиям ЕАЭС по безопасности электротехники)

Совместимость и монтаж

Световой индикатор фаз IEK mif10-400 рассчитан на установку на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания корпуса на рейку. Глубина монтажа 67 мм требует достаточного внутреннего пространства в щите - проверьте свободный объём перед установкой. Каждый контакт предназначен для подключения одной фазы или нулевого провода; рекомендуется использовать цветовую маркировку проводов для исключения ошибок. Лампа работает при наличии напряжения между фазой и нулём - не предназначена для работы в сетях без нейтрали.

Безопасность и стандарты

Устройство соответствует требованиям ТР ТС 004/2011, что гарантирует безопасность при использовании в рамках Российской Федерации и стран ЕАЭС. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не обеспечивает герметичность - применение возможно только внутри закрытых щитов, защищённых от брызг, пыли и механических повреждений.

Преимущества

• Неоновая лампа имеет длительный срок службы - 30 тысяч часов, что снижает необходимость замены
• Яркий желтый свет легко заметен даже при ярком освещении
• Компактный формат (0,5 модуля) экономит место в щитах
• Поддерживает работу при высоких перегрузках - до 230 Вт, что покрывает большинство типовых нагрузок
• Совместим со всеми популярными сериями коммутационных аппаратов IEK KARAT

Ограничения применения

• Не применяется в открытых или влажных средах - степень защиты IP20 не защищает от влаги
• Не подходит для постоянного контроля напряжения в однофазных сетях ниже 80–100 В - неоновая лампа не будет гореть при слишком низком напряжении
• Требуется наличие нулевого провода для корректной работы; не функционирует в системах IT без заземления
• Не является средством защиты - служит только для индикации, не отключает питание

Примеры использования

• Щиты питания станков с ЧПУ - чтобы сразу видеть, есть ли напряжение на всех фазах после включения автомата
• Распределительные пункты в торговых центрах - для выявления пропадания одной из фаз
• Автомобильные сервисы - в щитах зарядных станций для проверки подачи энергии
• Объекты ЖКХ - в этажных щитах для диагностики аварийных ситуаций

Практические советы

• При монтаже используйте кабели с сечением, совпадающим с классом контакта устройства - обычно до 2,5 мм2
• Проверяйте соответствие напряжения сети 400 В +-10%; при значительных просадках лампа может мерцать или гаснуть
• Запасайте запасные лампы - хотя они долговечны, при пробое необходимо менять весь индикатор, так как лампа несменяемая
• Для многоканальных решений можно сочетать несколько mif10-400 в одном ряду - удобно для комплексного наблюдения за фазами
• Не устанавливайте рядом с источниками сильных помех (частотные преобразователи) - возможны ложные показания
