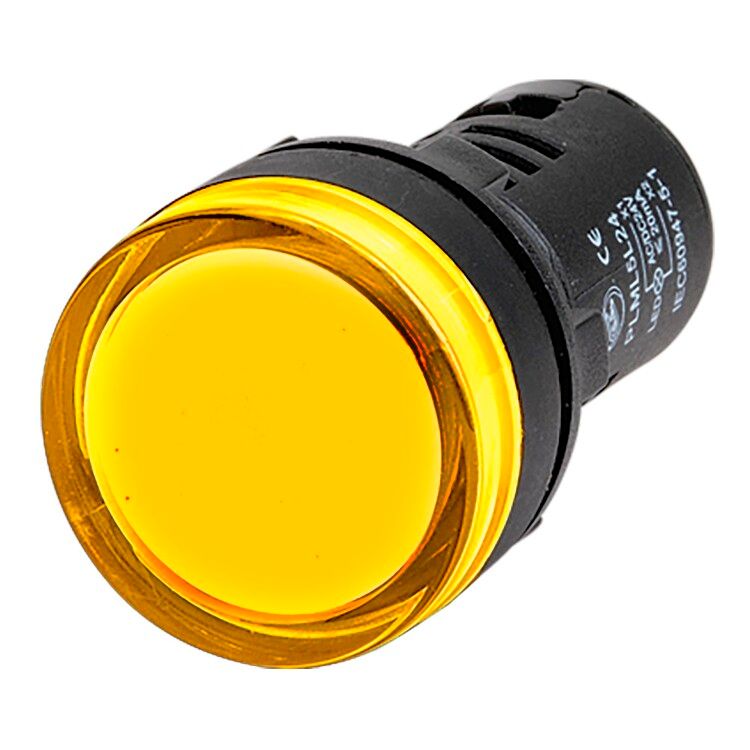

Индикатор сигнальный со встроенным диодом 220В желтый | ALIL3L220 DKC ДКС

Индикатор сигнальный со встроенным диодом 220В желтый от бренда DKC (ДКС), артикул alil3l220, предназначен для визуального отображения состояния оборудования в сетях переменного тока 220 В. Продукт из серии Quadro сочетает надежную защиту IP65 и простую установку, что делает его удобным решением для промышленной автоматизации.

Назначение и область применения

Индикатор сигнальный со встроенным диодом 220В желтый используется для визуальной сигнализации рабочего состояния оборудования - например, когда машина включена, система находится в режиме готовности или возникла предупредительная ситуация. Желтый цвет свечения соответствует стандартам безопасности для сигналов внимания. Подходит для установки на пультах управления, щитах, станках, конвейерах, насосных и вентиляционных системах.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Номинальное напряжение: 220 В
• Тип источника света: светодиод - долговечный, энергоэффективный, не требует замены
• Диаметр монтажного отверстия: 22,5 мм - совместим с типовыми корпусами и панелями
• Степень защиты: IP65 - полностью защищен от пыли и устойчив к струям воды с любого направления
• Форма линзы: плоская - обеспечивает равномерное рассеивание света и минимизирует блики
• Высота устройства: 52 мм - учет при проектировании глубины панели
• Тип подключения: винтовые зажимы - надежное и проверенное соединение
• Цвет переднего кольца: черный - контрастный, снижает бликование, улучшает видимость сигнала
• Количество индикаторов: один
• В комплекте с лампой: да - светодиод уже установлен, замена не требуется

Совместимость и монтаж

Устройство устанавливается в подготовленное отверстие диаметром 22,5 мм. Крепление фиксируется через переднее черное кольцо, которое плотно прилегает к поверхности панели. Для подключения используются винтовые клеммы - достаточно зачистить провода до 0,5–2,5 мм2 и затянуть их отверткой. Установка возможна как на вертикальных, так и на горизонтальных поверхностях. Индикатор совместим с другими элементами серии Quadro, что позволяет собирать унифицированные панели управления.

Безопасность и стандарты

Защита IP65 гарантирует работу в условиях повышенной запыленности и влажности - подходит для цехов, пищевой промышленности, наружных щитов с защитными кожухами. Напряжение 220 В AC соответствует стандартному сетевому напряжению в России и странах СНГ. Светодиод не нагревается до опасных температур, исключает риск ожогов при касании.

Преимущества

• Светодиод служит более 50 000 часов - не нуждается в замене в течение всего срока службы оборудования
• IP65 - можно использовать там, где обычные индикаторы выходят из строя из-за пыли или влаги
• Встроенная лампа - не нужно закупать отдельно, экономит время при сборке
• Черное переднее кольцо повышает контрастность сигнала - лучше видно даже при ярком освещении
• Монолитная конструкция - меньше точек отказа, чем у модульных аналогов

Ограничения применения

Не предназначено для работы при постоянном напряжении выше 220 В или ниже 180 В - возможны мерцание или отсутствие свечения. Не рекомендуется для установки в средах с воздействием агрессивных химических веществ (например, кислот, растворителей) - материал линзы и корпуса не устойчив к таким средам. Также не следует использовать в местах с частыми механическими ударами - хотя IP65 защищает от внешних факторов, ударная нагрузка может повредить внутреннюю плату.

Примеры использования

• Сигнализация включения станка на производстве
• Индикация наличия питания в распределительном щите
• Обозначение автономного режима системы вентиляции
• Визуальный контроль работоспособности насоса в водопроводной системе
• Элемент панели управления в пищевом цехе с регулярной мойкой оборудования

Практические советы

• При монтаже убедитесь, что отверстие точно 22,5 мм - меньший размер помешает установке, больший - вызовет люфт и нарушит герметичность
• Затягивайте винты с усилием 0,2–0,4 Нм - перетягивание может повредить резьбу клемм
• Подключение проводов - используйте медные жилы с наконечниками, особенно в вибрационных средах
• При использовании в серийных проектах - выбирайте все индикаторы одной серии (Quadro) для единообразия и совместимости
• Проверьте соответствие напряжения сети - индикатор не работает от постоянного тока, даже если оно равно 220 В
