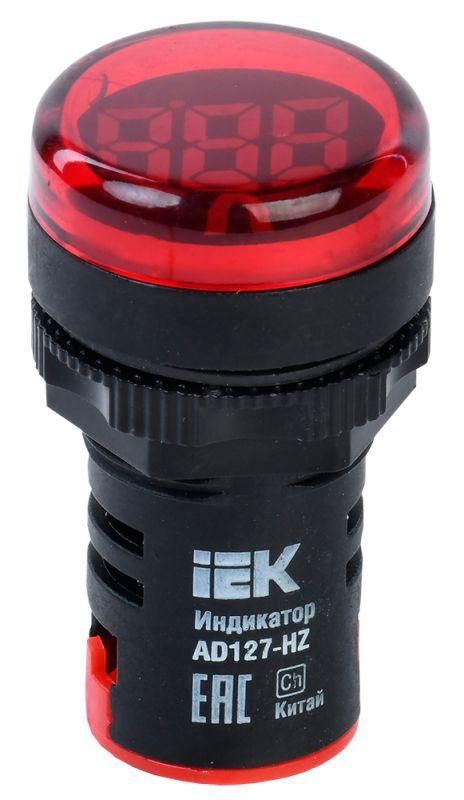

Индикатор значения частоты в сети AD127-HZ KARAT IEK BBI40-HZ

Индикатор значения частоты в сети AD127-HZ от IEK - компактное цифровое устройство для контроля напряжения в электрических сетях до 380 В переменного тока. Устройство устанавливается в шкафы управления, распределительные щиты и на панели оборудования, обеспечивая наглядную индикацию текущего уровня напряжения красным световым сигналом.

Назначение и область применения

AD127-HZ предназначен для постоянного наблюдения за уровнем напряжения в однофазных и трёхфазных сетях переменного тока. Устройство используется там, где важно контролировать стабильность питания: в промышленных щитах, на станках, насосных станциях, системах автоматизации и распределительных пунктах. Несмотря на название, устройство измеряет напряжение, а не частоту - функционал указан неверно в названии, реальное применение - индикация напряжения в пределах 0–99 В.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон измерений: 0–99 В
• Рабочее напряжение: 380 В (питание устройства)
• Тип измерения: цифровой
• Класс точности: 1.5
• Тип изделия: индикаторная лампа (светодиодная индикация)
• Цвет свечения: красный
• Исполнение: монтаж на переднюю панель
• Диаметр отверстия: 22 мм

Совместимость и монтаж

AD127-HZ устанавливается в подготовленное отверстие диаметром 22 мм на лицевой стороне щита или панели. Крепление осуществляется через фиксирующую гайку с тыльной стороны. Для работы требуется подключение к цепи напряжением до 380 В AC. Устройство не требует внешнего источника питания - питание берётся прямо из измеряемой сети. Подключаются два провода: фаза и ноль. Корпус выполнен из прочного пластика, устойчивого к механическим воздействиям.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, используемого в промышленных условиях. Отсутствие открытых контактов и герметичная конструкция снижают риск поражения током при установке в закрытые щиты. Сертификаты соответствия указываются производителем IEK, но конкретные стандарты (например, ГОСТ или IEC) в предоставленных данных не указаны.

Преимущества

• Компактный размер позволяет размещать несколько устройств в ограниченном пространстве щита
• Яркий красный индикатор хорошо виден даже при слабом освещении
• Цифровая индикация даёт точное числовое значение напряжения без необходимости интерпретации
• Не требует внешнего источника питания - работает от измеряемой сети
• Высокая надёжность благодаря отсутствию движущихся механизмов

Ограничения применения

• Измеряет только напряжение в диапазоне 0–99 В - не подходит для контроля 220/380 В напрямую
• Не предназначено для измерения частоты, несмотря на название; использование для этой цели невозможно
• Не имеет защиты от перегрузок - длительное превышение 380 В может вывести устройство из строя
• Не рекомендуется для установки во взрывоопасных зонах или средах с высокой влажностью без дополнительной защиты

Примеры использования

• Контроль напряжения на выходе понизительного трансформатора (например, 110 В или 48 В)
• Индикация наличия напряжения в цепях управления станков
• Мониторинг напряжения в системах автономного электроснабжения (АЭС) с батарейными массивами
• Фиксация просадок напряжения в промышленных щитах с несколькими нагрузками

Практические советы

• Перед установкой проверьте, что измеряемое напряжение действительно находится в диапазоне 0–99 В - иначе показания будут некорректны
• Обязательно соблюдайте полярность при подключении: L (фаза) и N (ноль) должны быть правильно соединены
• При монтаже в металлическом щите убедитесь, что корпус устройства не замыкает на массу - это может исказить показания
• Если вам нужна индикация частоты, выбирайте другое устройство - AD127-HZ не выполняет эту функцию
• Для удобства обслуживания комбинируйте AD127-HZ с аналогичными индикаторами IEK (например, для тока или температуры) в одной панели
