Инструмент для резки DIN-реек ДР-04 NEO 1.5 мм КВТ 89396

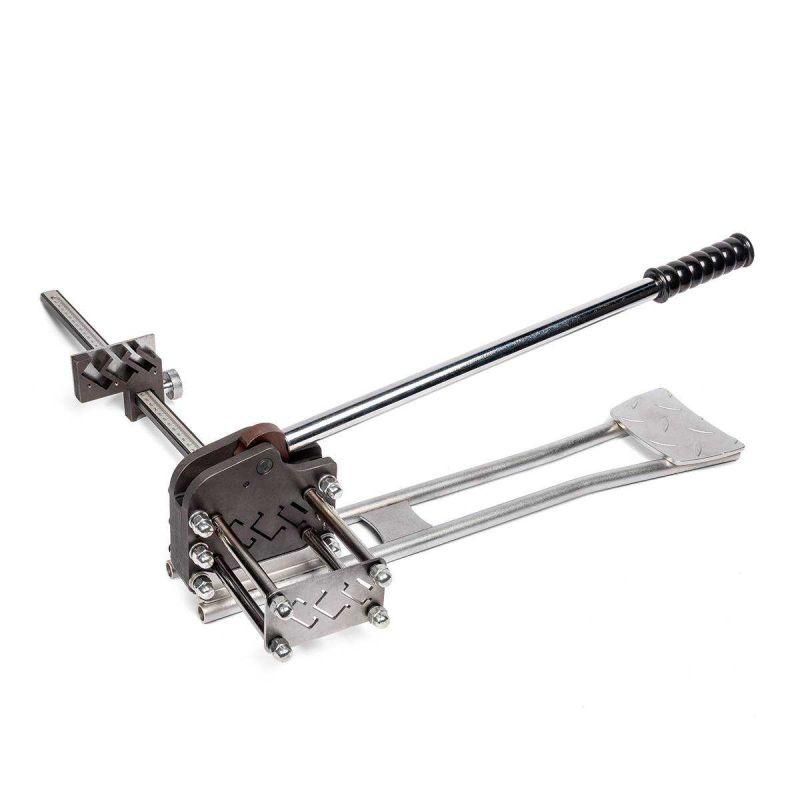

Инструмент для резки DIN-реек ДР-04 серия NEO от КВТ - компактный, надёжный ручной инструмент для точного и быстрого реза металлических профилей стандарта DIN, подходящих для монтажа автоматических выключателей, реле и другого оборудования в распределительных щитах.

Назначение и область применения

Инструмент для резки DIN-реек ДР-04 серия NEO предназначен для чистого и точного отрезания металлических направляющих профилей типа ТН, TH и G, используемых в электрощитах. Подходит для работы с низкоуглеродистой сталью, а также с медными шинами заданных размеров. Применяется при сборке, модификации и обслуживании силовых и слаботочных щитов в промышленности, ЖКХ, энергетике и на объектах автоматизации.

Технические характеристики

• Максимальная толщина реза: 1,5 мм
• Поддерживаемые типоразмеры DIN-реек: ТН 35-7,5 мм, TH 35-15 мм, G 32-15 мм
• Профиля: омега-тип, G-тип
• Поддерживаемые медные шины: 10×3 мм, 20×3 мм
• Угол реза: 90°
• Диапазон регулировки длины реза: 100–500 мм
• Вес: 6,77 кг
• Габариты инструмента: 565×225×172 мм
• Габариты стального кейса: 775×265×230 мм

Совместимость и монтаж

Инструмент для резки DIN-реек ДР-04 серия NEO совместим со всеми распространёнными типами DIN-реек на основе омега-профиля и G-профиля. Для установки рейки достаточно поместить её в направляющие, закрепить с помощью съёмной линейки с ограничителем и произвести рез одним движением. Инструмент не требует фиксации к столу - его каркасная рамка обеспечивает устойчивость благодаря нескользящей площадке. Работает исключительно вручную, без подключения к сети.

Особенности конструкции

• Лезвие повышенной прочности - рассчитано на многократные резы без потери качества
• Съёмная линейка с подвижным ограничителем позволяет точно задавать длину отреза без дополнительных мерок
• Складная конструкция снижает габариты для хранения и транспортировки
• Стальной кейс защищает инструмент от повреждений и коррозии при перевозке и хранении
• Направляющие обеспечивают плавную подачу рейки, предотвращая перекосы

Преимущества

• Обеспечивает ровный рез без загибов, заусенцев и деформаций - не требуется последующая обработка
• Высокая жёсткость каркаса гарантирует стабильность даже при резке толстых реек
• Эргономичная форма и вес позволяют работать одной рукой, вторую можно использовать для фиксации детали
• Не требует электроэнергии, работает в любых условиях - на объекте, в мастерской, в щите

Ограничения применения

• Не предназначена для реза алюминиевых, медных или других неметаллических профилей - только низкоуглеродистая сталь
• Максимальная толщина 1,5 мм - не подходит для усиленных или двойных реек
• Не рекомендуется для реза длинных реек (>500 мм) без дополнительной опоры
• Требует ровной поверхности для устойчивости - работа на мягком или неровном основании снижает качество реза

Примеры использования

• Отрезание DIN-рейки до нужной длины перед установкой в щитовой шкаф
• Настройка длины профиля при замене элементов в уже смонтированном щите
• Рез медной шины 10×3 мм для подвода питания к группе автоматов
• Формирование нескольких одинаковых участков реек для массового монтажа в цехах

Практические советы

• Перед резом проверьте, что рейка плотно прилегает к направляющим - это исключит смещение
• Для точной настройки длины используйте линейку с ограничителем: зажмите рейку, установите метку, затем проведите рез
• После каждого 10–15 резов осмотрите лезвие - при появлении затупления лучше заменить инструмент, чем рисковать качеством реза
• Храните инструмент в стальном кейсе - он защищает от ударов и окисления, особенно в сырых помещениях
• Посадочный диаметр реек должен соответствовать указанным типоразмерам - не пытайтесь вставить TNS 35/35 или другие несовместимые профили
