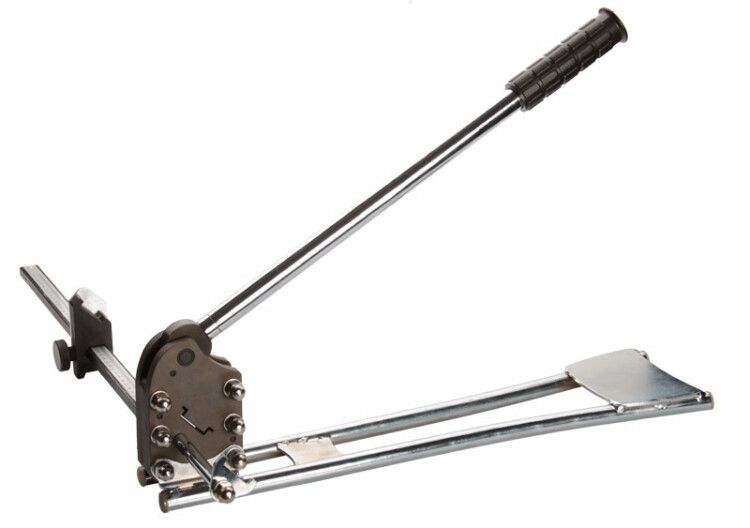

Инструмент для резки DIN-реек ДР-01 серия NEO - 58562 КВТ

Инструмент для резки DIN-реек ДР-01 серия NEO от КВТ - компактный и точный резак, предназначенный для быстрой и чистой резки металлических профилей стандарта DIN 46277 в ходе электромонтажных работ. Артикул 58562 обеспечивает надёжную работу даже в условиях плотного графика.

Назначение и область применения

Инструмент для резки DIN-реек ДР-01 серия NEO предназначен для резки стандартных DIN-реек типа ТН 35 и ТН 35/7,5, используемых для крепления автоматических выключателей, реле, модульной аппаратуры и других устройств в распределительных щитах. Применяется исключительно в сфере электромонтажа - на объектах жилищного, коммерческого и промышленного строительства. Подходит для работы как в мастерских, так и на месте установки щитового оборудования.

Технические характеристики

• Тип изделия: резак механический
• Максимальная толщина режемого материала: 1,5 мм
• Максимальная толщина шины: 1,5 мм
• Материал корпуса: сталь
• Типоразмер реек: ТН 35 – 7,5 DIN 46277
• Материал реек: низкоуглеродистая сталь
• Диапазон регулируемой длины реза: 100–500 мм
• Диаметр отверстия для фиксации: 500 мм (для крепления на верстак или стол)
• Вес: 4,40 кг
• Габариты инструмента: 520×150×120 мм
• Упаковка: стальной кейс
• Габариты кейса: 560×235×170 мм

Совместимость и монтаж

Инструмент для резки DIN-реек ДР-01 серия NEO совместим только с DIN-рейками стандарта TNS 35 и TNS 35/7,5. Для правильной работы необходимо закрепить инструмент через отверстие диаметром 500 мм на прочном рабочем столе или верстаке - это предотвращает смещение при усилии реза. Регулировка длины осуществляется с помощью встроенной линейки с ограничителем; после установки нужного размера рейка зажимается и разрезается одним движением рычага. Инструмент не требует электроэнергии или сжатого воздуха.

Безопасность и стандарты

Произведён в соответствии с требованиями к механическому инструменту для электромонтажа. Соответствует нормам DIN 46277 по геометрии и материалу реек. Отсутствие острых лезвий снижает риск травм - рез происходит за счёт давления и формы режущего элемента. Работа возможна в помещениях с уровнем защиты IP20 и выше. Не рекомендуется использовать во влажных средах без дополнительной защиты.

Преимущества

• Высокая точность реза благодаря линейке с ограничителем - позволяет получать одинаковые отрезки без замеров каждый раз
• Механическая система работает без питания - удобна на удалённых участках и при перебоях с электроснабжением
• Жесткая стальная конструкция гарантирует долговечность даже при частом использовании
• Легкость операции: одна рука фиксирует рейку, вторая - опускает рычаг
• Кейс из стали защищает инструмент от повреждений при перевозке и хранении

Ограничения применения

• Не подходит для резки алюминиевых, медных или пластиковых реек - только для низкоуглеродистой стали
• Максимальная толщина 1,5 мм - не используется для усиленных или двойных реек
• Длина реза ограничена 500 мм - длинные секции требуется резать по частям
• Требуется жёсткая фиксация на поверхности - нельзя применять вручную без крепления
• Не предназначен для резки под углом - только прямые перпендикулярные разрезы

Примеры использования

• Подготовка DIN-реек в щитовых на этажах многоквартирных домов
• Настройка длины реек перед монтажом в шкафы управления насосными станциями
• Резка запасных реек в сервисных центрах для замены повреждённых элементов
• Формирование отдельных секций в промышленных панелях с множеством модулей

Практические советы

• Перед резом проверьте, что рейка плотно прилегает к упору - малейший люфт даёт погрешность до 1–2 мм
• Часто используйте смазку на направляющих механизмах - это продлит срок службы и сделает ход более плавным
• Не применяйте силу руками при опускании рычага - доверьтесь весу инструмента и его механике
• Храните в кейсе - открытый инструмент легко деформируется при случайных ударах
• Проверяйте состояние режущей кромки каждые 50–70 резов - при затуплении качество реза ухудшается
