Инструмент для зачистки и обрезки витой пары (ht-S-501B) | 12-4042 REXANT MEET

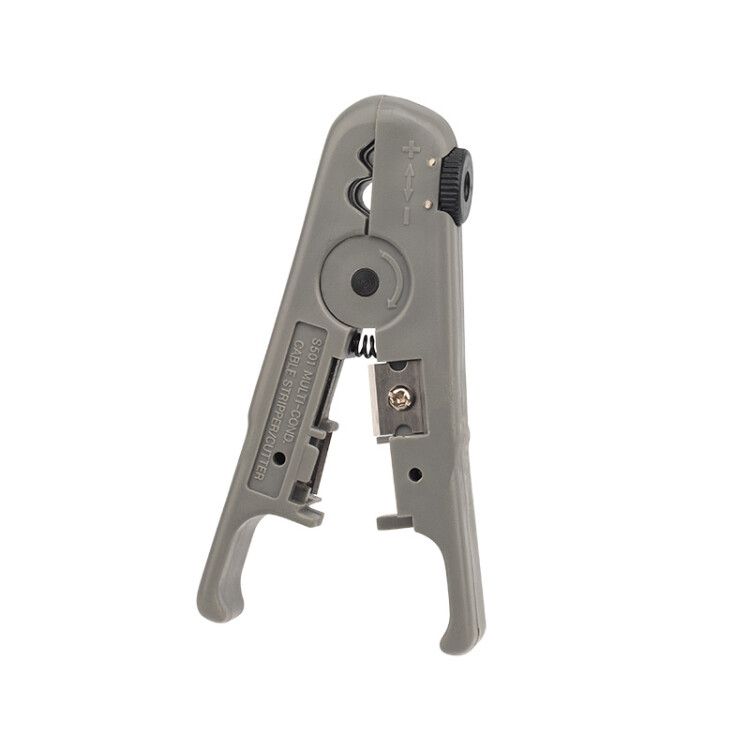

Инструмент для зачистки и обрезки витой пары ht-S-501B от Rexant - компактный ручной инструмент для точной зачистки изоляции и обрезки многожильных кабелей категории UTP/STP с сечением 0,2–0,5 мм2. Артикулы 12-4042 и etm12-4042 подходят для монтажа сетевых соединений, где важна целостность жил и скорость подготовки концов.

Назначение и область применения

Инструмент для зачистки и обрезки витой пары ht-S-501B используется для подготовки концов кабелей Ethernet перед установкой RJ45-коннекторов. Подходит для работ с витой парой 2–5 AWG, в том числе в офисах, на телекоммуникационных объектах, при монтаже IP-камер, VoIP-телефонов и систем домашней автоматизации. Инструмент не предназначен для силовых кабелей или кабелей с металлической броней.

Технические характеристики

• Диапазон сечения провода: 0,2–0,5 мм2 (соответствует AWG 2–5)
• Диаметр изоляции: 4,5–6,9 мм
• Диапазон поперечного сечения изоляции: 16–35 мм2
• Тип привода: ручной, с возвратной пружиной
• Материал рукоятки: ударопрочный полиамидный пластик
• Лезвия: сменные, из нержавеющей стали
• Функции: круговой разрез изоляции, регулировка глубины зачистки, обрезка проводов

Совместимость и монтаж

Инструмент для зачистки и обрезки витой пары ht-S-501B совместим с кабелями Cat5e, Cat6, Cat6a с однопроволочными и многопроволочными жилами. Для правильной работы необходимо выставить глубину реза под диаметр конкретного кабеля - слишком глубокий надрез повредит медные жилы, слишком поверхностный - не снимет изоляцию полностью. Перед первым использованием проверьте соответствие диаметра кабеля заявленному диапазону 4,5–6,9 мм. Убедитесь, что лезвия установлены правильно: режущая кромка должна находиться напротив зоны зачистки.

Безопасность и стандарты

Инструмент соответствует требованиям безопасности для ручного электроинструмента класса II. Нет необходимости в заземлении - работа осуществляется без электропитания. Материалы не содержат свинца и фталатов. Применяйте инструмент в хорошо освещённом месте, используйте защитные очки при работе с кабелями под напряжением.

Преимущества

• Регулируемая глубина реза предотвращает перерезание жил - особенно важно при работе с тонкими проводами
• Сменные лезвия продлевают срок службы инструмента - не требуется замена всего устройства при затуплении
• Возвратная пружина снижает нагрузку на кисть и ускоряет цикл работы
• Эргоничная форма рукоятки минимизирует усталость при массовом монтаже
• Нержавеющие лезвия не ржавеют даже при высокой влажности

Ограничения применения

• Не использовать для кабелей с внешним экраном, броней или алюминиевой оплёткой - инструмент не рассчитан на механическую прочность таких материалов
• Запрещено применять для кабелей с сечением менее 0,2 мм2 или более 0,5 мм2 - возможен выход из строя механизма
• Не предназначена для резки твёрдых изоляций (например, PTFE или XLPE) - только для PVC и PE
• Не рекомендовано использование в условиях постоянной вибрации или экстремальных температур ниже –10C и выше +50C

Примеры использования

• Подготовка концов кабеля Cat6 для установки в гнездо RJ45 в офисной сети
• Обрезка и зачистка проводов при сборке patch-cord’ов
• Работа с кабелями в распределительных щитках при подключении IP-устройств
• Монтаж систем видеонаблюдения с использованием витой пары для питания PoE

Практические советы

• Перед каждым использованием проверяйте положение регулировочного колеса - лучше начинать с минимальной глубины и увеличивать постепенно
• Часто меняйте лезвия при появлении задиров на изоляции или усилии при резке - это признак затупления
• Храните инструмент в сухом месте; после работы протирайте лезвия сухой тряпкой
• Для кабелей с плотной изоляцией делайте два слабых надреза вместо одного сильного - так меньше риск повредить жилы
• Убедитесь, что диаметр кабеля попадает в диапазон 4,5–6,9 мм - если он больше, используйте другой инструмент
