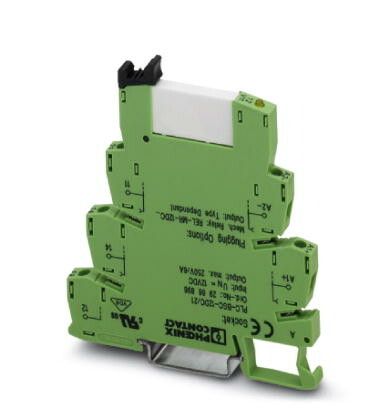

Релейный модуль PLC-RSC- 24DC/21 | 2966171 Phoenix Contact

Релейный модуль PLC-RSC-24DC/21 и аналогичное реле HF41F/24-ZST/60103000 (PПВМ-1-24D-1) СТЭЗ — это коммутационные устройства для управления нагрузками постоянного тока в автоматизированных системах на базе ПЛК. Оба изделия обеспечивают гальваническую изоляцию между управляющим сигналом и силовой цепью, что делает их надёжным решением для промышленной автоматизации.

Назначение и область применения

Релейный модуль PLC-RSC-24DC/21 и реле HF41F/24-ZST/60103000 (PПВМ-1-24D-1) СТЭЗ предназначены для переключения нагрузок постоянного тока до 5 А при напряжении до 30 В. Они используются в системах автоматического управления — например, для включения двигателей, клапанов, освещения или других исполнительных устройств, управляемых через выходы программируемых логических контроллеров (ПЛК).

Оба изделия подходят для установки в шкафы управления, на DIN-рейку, и применяются в машиностроении, пищевой промышленности, логистике и на конвейерах.

Технические характеристики

• Номинальное напряжение катушки: 24 В постоянного тока (24 DC)
• Количество контактов: 1 нормально разомкнутый (1NO)
• Коммутируемый ток: до 5 А
• Коммутируемое напряжение: до 30 В постоянного тока
• Тип монтажа: на DIN-рейку (35 мм)
• Индикация состояния: светодиодная (на модуле PLC-RSC-24DC/21)
• Габариты: соответствуют стандартному формату реле для DIN-рейки

Реле HF41F/24-ZST/60103000 (PПВМ-1-24D-1) СТЭЗ — это механический контактный элемент, совместимый по функциям и посадочному месту с PLC-RSC-24DC/21. Отличается отсутствием индикации и более простой конструкцией.

Совместимость и монтаж

PLC-RSC-24DC/21 и HF41F/24-ZST/60103000 (PПВМ-1-24D-1) СТЭЗ имеют одинаковый посадочный размер и клеммы, поэтому взаимозаменяемы в существующих системах. Устанавливаются на стандартную DIN-рейку шириной 35 мм. Подключение входа — к клеммам A1/A2 (24 В DC), выход — к клеммам 11–14 (нормально разомкнутый контакт).

Убедитесь, что провода подключаются плотно — момент затяжки клемм не должен превышать рекомендованного производителем значения, чтобы избежать повреждения контактов.

Безопасность и стандарты

Оба изделия соответствуют требованиям EN 61810-1 (для реле) и EN 61131-2 (для промышленной автоматизации). Имеют сертификаты CE и UL, что позволяет использовать их в Европе и США.

Преимущества

• Высокая надёжность коммутации за счёт герметичной конструкции контактов
• Гальваническая изоляция между управляющей и силовой цепями снижает риск помех
• PLC-RSC-24DC/21 имеет индикацию включения — удобно для диагностики
• HF41F/24-ZST/60103000 (PПВМ-1-24D-1) СТЭЗ — экономичный вариант без индикации, подходит для массового применения
• Поддержка замены без переделки монтажа — можно менять модули одного типа на другой

Ограничения применения

• Не предназначены для работы с переменным током — применение на AC вызывает пробой контактов
• Максимальный ток 5 А — не подходят для мощных нагревательных элементов или крупных двигателей
• HF41F/24-ZST/60103000 (PПВМ-1-24D-1) СТЭЗ не имеет индикации — сложнее определить состояние в темноте или при плохой видимости
• Не рассчитаны на частые включения/выключения (>1000 циклов/час) — для таких задач лучше использовать твердотельные реле

Примеры использования

• Управление пневматическим клапаном через выход ПЛК
• Включение светильника в зоне обслуживания оборудования
• Переключение питания маломощного насоса в системе охлаждения
• Формирование сигнала обратной связи от датчика через релейный выход

Практические советы

• Выбирая между PLC-RSC-24DC/21 и HF41F/24-ZST/60103000 (PПВМ-1-24D-1) СТЭЗ, учтите необходимость индикации — первый дороже, но проще в диагностике
• При использовании в условиях вибраций проверьте фиксацию реле на рейке — используйте дополнительные зажимы, если требуется повышенная надёжность
• Для защиты от импульсных перенапряжений при отключении индуктивных нагрузок (например, катушек или двигателей) рекомендуется параллельно подключать демпферную цепь (диод + резистор)
• Артикулы 0-2966171 и 2966171 — это одно изделие; различие в префиксе связано с внутренней классификацией поставщика, не влияет на работу
