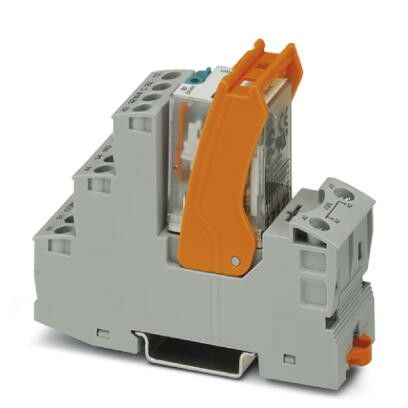

Модуль релейный RIF-2-RSC-LDP-24DC/4X21, 4 контакта, 19.2 В DC Phoenix Contact 2903320

Релейный модуль RIF-2-RSC-LDP-24DC/4X21 от Phoenix Contact - это компактное устройство для коммутации слаботочных сигналов в системах автоматизации с питанием от постоянного тока. Модуль устанавливается на DIN-рейку и оснащён встроенной розеткой для быстрого подключения и замены.

Назначение и область применения

RIF-2-RSC-LDP-24DC/4X21 предназначен для управления нагрузками малой мощности через слаботочные управляющие цепи. Подходит для использования в панелях управления, системах автоматизации, промышленной электронике и оборудовании с необходимостью изоляции между управлением и силовой частью. Часто применяется в станках, конвейерах, системах вентиляции и других устройствах, где требуется надёжная коммутация сигнала без высоких токов.

Технические характеристики

• Род тока включения: постоянный ток (DC)
• Номинальное напряжение питания цепи управления: 19,2 В DC
• Количество переключающих контактов: 4
• Тип переключения: моностабильный (возврат в исходное состояние после снятия напряжения)
• Тип контактов: одинарные - каждый контакт работает как НО или НЗ, но в данной модели все 4 контакта являются универсальными и не имеют фиксированного состояния по умолчанию
• Количество нормально разомкнутых (НО) контактов: 0 (не указано явно - значит, контакты не предварительно классифицированы как НО/НЗ)
• Количество нормально замкнутых (НЗ) контактов: 0 (аналогично выше)
• Тип подключения: винтовые зажимы - надёжное механическое соединение для проводов до 2,5 мм2
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли
• В комплекте: розетка для быстрой установки и демонтажа

Совместимость и монтаж

RIF-2-RSC-LDP-24DC/4X21 совместим с DIN-рейкой типа TS35. Установка происходит путём защёлкивания модуля в розетку, которая предварительно монтируется на рейку. Для подключения входов и выходов используются винтовые клеммы - рекомендуется использовать провода с жилами до 2,5 мм2. Контакты не имеют полярности, поэтому можно подключать любую нагрузку, соответствующую допустимому току. Розетка обеспечивает удобную замену без отсоединения проводов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 позволяет применять его внутри распределительных щитов, где исключено попадание влаги и пыли. Отсутствие сертификации по взрывозащите делает его непригодным для опасных сред.

Преимущества

• Интегрированная розетка ускоряет замену модуля - не требует отключения проводов
• Фиксированный уровень напряжения управления (19,2 В DC) обеспечивает стабильную работу с большинством PLC и контроллеров
• Четыре независимых контакта позволяют управлять четырьмя различными нагрузками одним модулем
• Винтовое подключение гарантирует долговечность и надёжность даже при вибрациях

Ограничения применения

• Не предназначена для работы с переменным током - только постоянный ток 19,2 В
• IP20 не подходит для открытых площадок, влажных помещений или мест с пылевой нагрузкой
• Контакты не имеют заранее определённого состояния (НО/НЗ) - необходимо проверить схему подключения перед монтажом
• Напряжение управления 19,2 В - несовместимо с 24 В DC без снижения напряжения; использование с 24 В может повредить модуль

Примеры использования

• Управление световыми индикаторами, соленоидами, маломощными насосами в панели управления
• Передача сигнала от ПЛК к исполнительному устройству с гальванической развязкой
• Коммуникация между контроллерами и внешними датчиками в условиях помех
• Альтернатива многоканальным реле в ограниченном пространстве щита

Практические советы

• Проверьте напряжение управления перед подключением - превышение 19,2 В может вывести модуль из строя
• При использовании с 24 В DC используйте последовательный резистор или понижающий преобразователь
• Обязательно затяните винты клемм с усилием, указанным в документации - недостаточное давление вызывает нагрев и окисление
• RIF-2-RSC-LDP-24DC/4X21 - это не силовое реле. Не подключайте нагрузки свыше 2 А и 250 В AC / 30 В DC
• Храните запасные модули - они легко заменяются, что минимизирует простои
