Интерфейсные модули реле Электромеханические винтовые клеммы контакты AgNi 6A 110-125V AC/DC - 385101250060 FINDER 38.51.0.125.0060

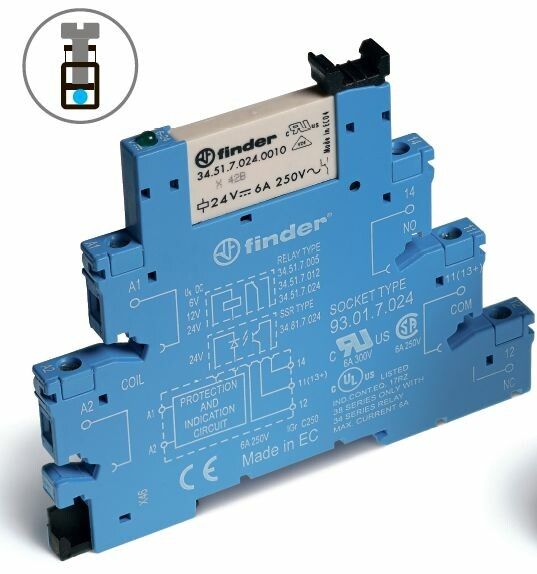

Модуль интерфейсный Finder 38.51.0.125.0060 - это электромеханическое реле с одиночным переключающим контактом на 6 А, предназначенное для коммутации нагрузок переменного и постоянного тока в автоматизированных системах. Модуль устанавливается на DIN-рейку, имеет светодиодную индикацию состояния и защищён от пыли и случайного прикосновения (IP20). Подходит для промышленной автоматики, панелей управления и оборудования с напряжением до 125 В.

Назначение и область применения

Модуль интерфейсный Finder 38.51.0.125.0060 используется для управления силовыми цепями слаботочными сигналами. Он служит буфером между контроллерами (PLC, микроконтроллеры) и нагрузками повышенной мощности - например, двигателями, нагревателями, светильниками или клапанами. Применяется в панелях управления, станках, конвейерах, системах вентиляции и других устройствах, где требуется надёжная изоляция между управляющей и силовой частью.

Технические характеристики

• Напряжение питания: 110–125 В AC/DC - работает как от переменного, так и от постоянного тока;
• Номинальный ток контакта: 6 А - способен коммутировать нагрузки до 6 ампер;
• Тип контакта: 1CO (одна группа нормально открытых контактов);
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым воздействиям, долговечен при переключении;
• Тип управления: моностабильное - возвращается в исходное состояние после снятия сигнала управления;
• Степень защиты: IP20 - предохраняет от прикосновений к токоведущим частям и крупной пыли, но не герметичен;
• Подключение: винтовые клеммы - удобны для многожильных и одножильных проводов;
• Светодиодная индикация: есть - показывает наличие напряжения на катушке;
• Способ монтажа: на DIN-рейку (монтажная плата - означает совместимость с базой для установки на рейку);
• Поляризация: свободная - можно подключать клеммы питания в любом порядке;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +55C;
• В комплекте с розеткой: да - входит фиксирующая основа для быстрой замены без отсоединения проводов.

Совместимость и монтаж

Модуль интерфейсный Finder 38.51.0.125.0060 устанавливается на стандартную DIN-рейку шириной 35 мм. Для этого используется входящая в комплект розетка - её достаточно закрепить на рейке, затем вставить реле. Это позволяет менять устройство без демонтажа проводов. Клеммы предназначены для проводов сечением 0,2–2,5 мм2. Не требует дополнительных инструментов для монтажа. Совместим с большинством промышленных PLC и контроллеров, выдающими выходной сигнал 125 В DC или AC.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к электромеханическим реле) и EN 61810-7 (тестирование на безопасность). Сертифицировано для использования в промышленных условиях. Защита IP20 обеспечивает безопасность при обслуживании - нельзя случайно задеть токоведущие части пальцем.

Преимущества

• Высокая надёжность контактов AgNi - меньше износ при переключении индуктивных нагрузок;
• Светодиодная индикация - сразу видно, активировано ли реле;
• Фиксированная розетка - ускоряет замену и снижает риск ошибок при подключении;
• Широкий диапазон питания (AC/DC) - универсальное решение для разных систем;
• Свободная поляризация - не нужно следить за правильностью подключения питания;
• Компактный форм-фактор - экономит место в распределительных шкафах.

Ограничения применения

• Не подходит для внешней установки - степень защиты IP20 не защищает от влаги и пыли в открытом воздухе;
• Не рекомендуется для коммутации токов выше 6 А - возможен перегрев и сваривание контактов;
• Не предназначен для работы при температурах ниже −25C или выше +55C - может потерять надёжность;
• Не имеет гальванической изоляции между управлением и контактом - если нужна изоляция, используйте оптопары или импульсные реле.

Примеры использования

• Управление двигателем насоса через PLC с выходом 24 В DC - реле преобразует сигнал в 125 В AC для запуска;
• Переключение освещения в цеху по расписанию с помощью таймера;
• Активация звукового сигнала при аварии в системе контроля качества;
• Коммутация нагревательных элементов в термостатах.

Практические советы

• При подключении нагрузки более 5 А используйте провода сечением не менее 1,5 мм2 - чтобы избежать перегрева;
• Проверьте соответствие напряжения источника управления - реле срабатывает при 110–125 В, меньшего напряжения может не хватить;
• Если реле часто переключает индуктивные нагрузки (например, катушки или двигатели), добавьте диффузор (RC-цепь) параллельно контактам - продлит срок службы;
• При замене всегда отключайте питание - даже при отключенном управлении контакты могут находиться под напряжением;
• Не используйте реле в средах с высокой конденсацией влаги - IP20 не защищает от капель и пара.
