Интерфейсные модули реле, Пластиковая клипса-держатель, Светодиод, Контакты AgNi, 2CO 10A, 230VAC - 583282300060SPA FINDER 58.32.8.230.0060SPA

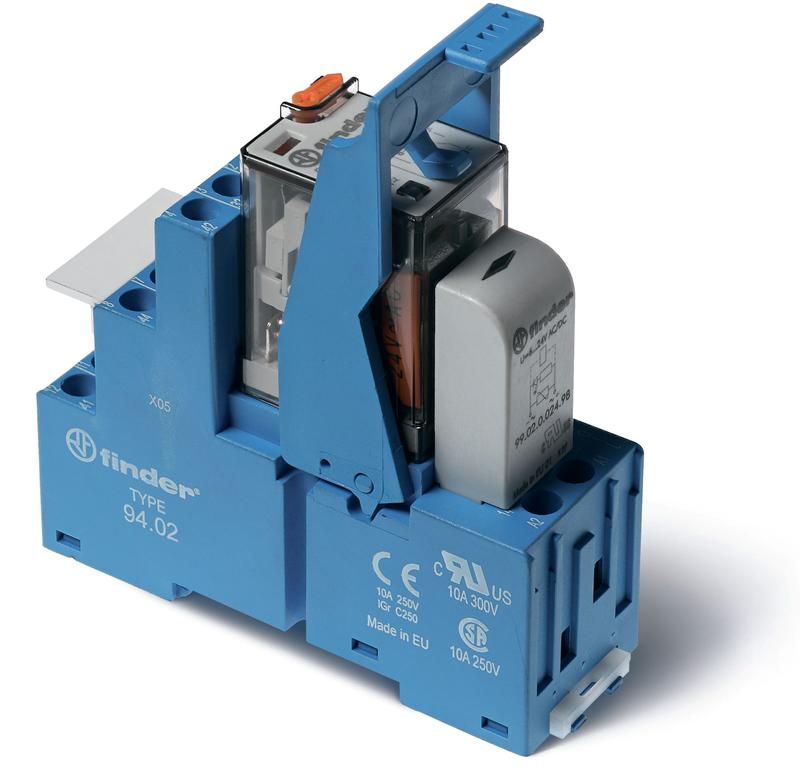

Модуль интерфейсный Finder 58.32.8.230.0060spa - это готовый релейный узел на базе электромеханического реле с двумя переключающими контактами, рассчитанный на работу в сетях переменного тока 230 В. Устройство предназначено для коммутации нагрузок средней мощности в автоматизированных системах, где требуется изолированное управление цепями через слаботочные сигналы. Модуль собран из трёх компонентов и оснащён светодиодной индикацией, варистором и пластиковой клипсой для быстрого монтажа.

Назначение и область применения

Модуль интерфейсный Finder 58.32.8.230.0060spa используется для передачи сигнала между контроллерами (PLC, микроконтроллеры) и силовыми цепями. Он позволяет управлять оборудованием с напряжением 230 В AC через слаботочные выходы с низким уровнем энергии. Подходит для установки в распределительных щитах, панелях управления, на производстве и в объектах инфраструктуры.

• Управление двигателями, насосами, нагревательными элементами
• Коммутация светильников, вентиляторов, соленоидов
• Интерфейс между автоматикой и силовым оборудованием
• Альтернатива механическим выключателям в частых циклах включения

Технические характеристики

• Напряжение питания: 230 В AC - работает от сети 220–240 В, без необходимости внешнего блока питания
• Номинальный ток контактов: 10 А - способен коммутировать нагрузки до 2300 Вт (при cosφ=1)
• Контакты: 2CO (два переключающих контакта типа «перекидной»), материал - серебро с никелем (AgNi), устойчивы к дуге и окислению
• Тип управления: моностабильное - реле остаётся в состоянии после снятия управляющего сигнала
• Подключение: винтовые клеммы - надёжное фиксирование проводов, допускают зачистку до 2,5 мм2
• Светодиодная индикация: показывает состояние катушки - горит при наличии управляющего напряжения
• Защита: IP20 - предохраняет от доступа пальцев и крупных частиц, не защищает от воды
• Варистор: встроен в схему - гасит импульсы напряжения, возникающие при отключении индуктивных нагрузок
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +40C, в условиях повышенной влажности
• Монтаж: на DIN-рейку 35 мм - совместим со всеми стандартными шинами
• Поляризация: свободная - можно подключать управляющее напряжение любой полярностью

Совместимость и монтаж

Модуль интерфейсный Finder 58.32.8.230.0060spa монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его на рейку с помощью встроенной пластиковой клипсы - никаких инструментов не требуется. Клеммы расположены снизу, что удобно при подключении проводов в плотном щите. Управляющий вход - двухпроводной, подключается к выходу PLC или другого контроллера. Выходные контакты - три клеммы на каждый канал: COM, NO, NC. Обратите внимание: контакты не имеют нормально замкнутых (НЗ) и нормально открытых (НО) положений - они всегда переключаются между состояниями.

Безопасность и стандарты

Модуль соответствует европейским стандартам безопасности для реле: EN 61810-1 (общие требования), EN 61810-2 (требования к контактным группам) и EN 61810-7 (тестирование на долговечность). Варистор обеспечивает защиту от скачков напряжения, снижая риск повреждения чувствительной электроники. Корпус выполнен из самозатухающего пластика, соответствующего классу UL94 V-0.

Преимущества

• Готовая сборка - не требует самостоятельной компоновки реле, варистора и индикатора
• Высокая надёжность контактов AgNi - меньше износ при частых включениях
• Встроенный варистор - исключает необходимость внешней защиты от помех
• LED-индикация - позволяет оперативно диагностировать состояние устройства без тестера
• Фиксация на DIN-рейке с клипсой - монтаж занимает несколько секунд
• Свободная поляризация - упрощает подключение в любых схемах

Ограничения применения

• Не предназначен для работы во влажных помещениях - степень защиты IP20 не защищает от брызг и пара
• Не подходит для постоянной работы при температурах выше +40C или ниже -25C
• Контакты не рассчитаны на высокочастотные переключения (>1000 циклов/час) - возможен преждевременный износ
• Не используйте для управления емкостными нагрузками (например, большие конденсаторы) - вызывают броски тока при включении
• Не применяйте в цепях с постоянным током - устройство оптимизировано только для переменного тока 230 В AC

Примеры использования

• Автоматизация конвейера: PLC отправляет сигнал 24 В DC, модуль переключает 230 В AC на двигатель ленты
• Система отопления: терморегулятор активирует реле, которое включает котельный насос
• Освещение зала: система управления включает/выключает прожекторы через этот модуль
• Щит управления станком: реле переключает режимы работы между основным и запасным двигателем

Практические советы

• При подключении нагрузки более 80% от номинала (8 А) рекомендуется использовать дополнительное охлаждение или радиатор
• Проверьте посадочный диаметр DIN-рейки - он должен быть 35 мм, иначе модуль не защёлкнется
• Не затягивайте винты клемм слишком сильно - это может повредить медные жилы или корпус
• Если реле часто срабатывает, проверяйте наличие дуги на контактах - при появлении следов окисления замените модуль
• Этот модуль - часть серии Finder 58; аналогичные решения есть в этой же серии для других напряжений (12 В, 24 В, 110 В AC)
