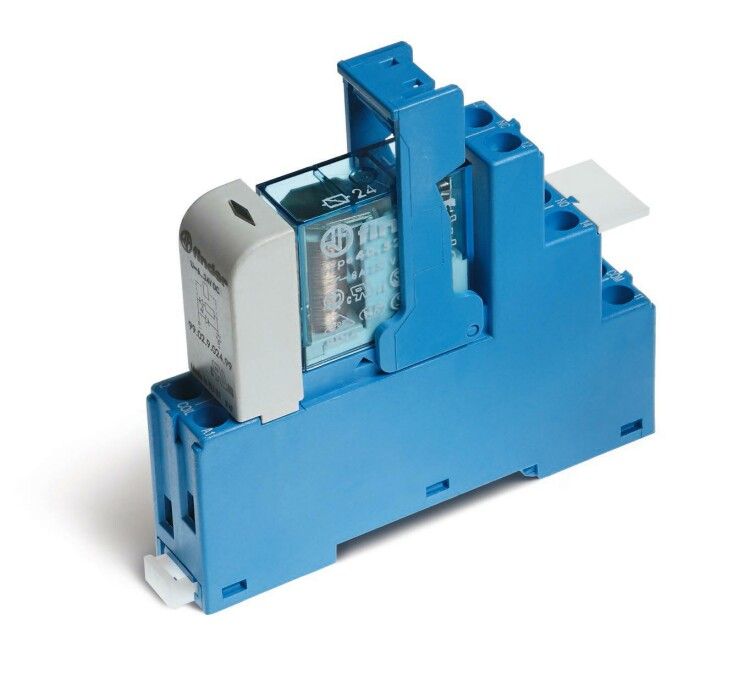

Интерфейсные модули реле с клипсой-держателем, Светодиод, Контакты AgNi, 2CO 8A, 230VAC - 485282300060SPA FINDER 48.52.8.230.0060SPA

Модуль интерфейсный Finder 48.52.8.230.0060spa - это компактное электромеханическое реле с двумя контактными выводами, предназначенное для коммутации нагрузок до 8 А при напряжении 230 В переменного тока. Подходит для установки на DIN-рейку в распределительных щитах, автоматизированных системах и промышленном оборудовании.

Назначение и область применения

Модуль интерфейсный Finder 48.52.8.230.0060spa используется для управления силовыми цепями слаботочным сигналом. Он обеспечивает гальваническую развязку между управляющей цепью (например, PLC, контроллером или датчиком) и нагрузкой (двигатель, нагреватель, освещение). Применяется в системах автоматизации, станках, конвейерах, системах отопления и вентиляции, где требуется надёжная коммутация переменного тока.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания: 230 В
• Коммутируемый ток: 8 А
• Количество контактов: 2 (одинарный контакт - один нормально разомкнутый контакт)
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия сигнала)
• Материал контактов: серебро-никель - повышает износостойкость и снижает переходное сопротивление
• Индикация: светодиодный индикатор состояния катушки (горит при включении)
• Защита: IP20 - защищён от доступа пальцами и крупной пыли, но не от брызг воды
• Подключение: винтовые клеммы - удобны для многожильных и одножильных проводов
• Монтаж: на DIN-рейку через пластиковую клипсу
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Встроенные элементы: варистор - гасит импульсы напряжения, возникающие при выключении индуктивной нагрузки

Совместимость и монтаж

Модуль интерфейсный Finder 48.52.8.230.0060spa совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть его на рейку с помощью пластиковой клипсы - никаких инструментов не требуется. Клеммы рассчитаны на провода сечением до 2,5 мм2. Напряжение управления - 230 В AC, поэтому реле можно подключить напрямую к сети без внешнего блока питания. Обязательно соблюдайте поляризацию: реле имеет свободную полюсность, то есть не зависит от направления подключения фазы и нуля к катушке.

Безопасность и стандарты

Модуль соответствует европейским стандартам безопасности:

• EN 61810-1 - требования к электромеханическим реле
• EN 61810-2 - методы испытаний
• EN 61810-7 - специальные требования для реле с встроенными защитными элементами

Встроенный варистор снижает риск пробоя изоляции и повреждения чувствительной электроники при коммутации индуктивных нагрузок.

Преимущества

• Серебро-никелевые контакты обеспечивают долгий срок службы даже при частых включениях
• Светодиодный индикатор позволяет визуально определить состояние реле без тестера
• Варистор внутри корпуса исключает необходимость внешней защиты
• Пластиковый корпус и клипса обеспечивают быстрый и безопасный монтаж
• Высокая механическая прочность и устойчивость к вибрациям

Ограничения применения

Модуль интерфейсный Finder 48.52.8.230.0060spa не предназначен для:

• работы в условиях высокой влажности, брызг или пыли - степень защиты IP20 не обеспечивает герметичность
• коммутации постоянного тока - только переменный ток 230 В
• нагрузок выше 8 А - превышение вызывает перегрев и выход из строя контактов
• эксплуатации при температурах ниже −25C или выше +40C - возможны отказы в работе
• монтажа вне DIN-рейки - отсутствуют крепёжные отверстия

Примеры использования

• Управление тепловым насосом через PLC
• Включение группы светильников по расписанию
• Коммутация двигателя вентилятора в системе кондиционирования
• Автоматическое отключение оборудования при аварии
• Интерфейс между слаботочным контроллером и сетевой нагрузкой

Практические советы

• При подключении нагрузки используйте провода сечением не более 2,5 мм2 - иначе затянуть клеммы будет сложно
• Не забудьте проверить соответствие напряжения питания 230 В - подача 110 В не активирует реле
• Для индуктивных нагрузок (электродвигатели, трансформаторы) варистор уже установлен - дополнительная защита не нужна
• При замене реле - отключите питание! Модуль находится под напряжением даже когда контакты разомкнуты
• Проверяйте целостность светодиода перед запуском системы - он показывает работоспособность катушки
