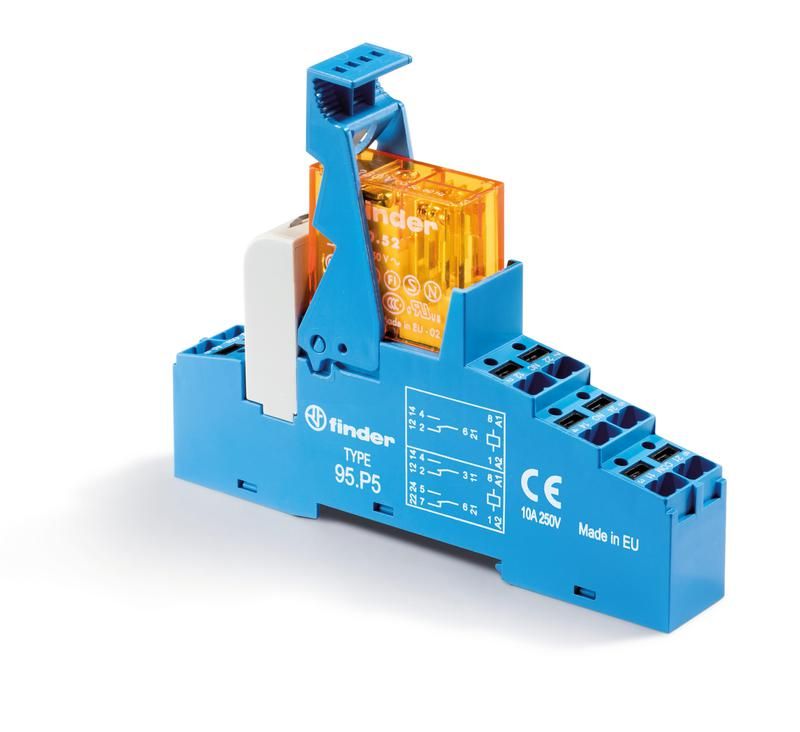

Интерфейсный модуль, электромеханическое реле; 2CO 8A; контакты AgNi; питание 230В AC; категория защиты IP20 | 48P582300060SMA Finder 48.P5.8.230.0060SMA

Интерфейсный модуль Finder 48.52.8.230.0000 - это надёжное электромеханическое реле с двумя переключающими контактами на 8 А, рассчитанное на работу в сетях переменного тока 230 В. Модуль предназначен для коммутации нагрузок в автоматизированных системах, где важна долговечность контактов и простой монтаж. Благодаря безвинтовым клеммам Push-in и светодиодной индикации, он удобен как для монтажника, так и для инженера.

Назначение и область применения

Интерфейсный модуль Finder 48.52.8.230.0000 используется для управления силовыми цепями через слаботочные управляющие сигналы. Подходит для установки в распределительных щитах, панелях управления, промышленном оборудовании и системах автоматизации. Применяется там, где требуется физическая изоляция между управляющей и коммутируемой цепью - например, в станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 8 А
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: серебро-никель (AgNi) - высокая износостойкость при переключении активных и индуктивных нагрузок
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия сигнала)
• Подключение: безвинтовые клеммы Push-in - провода вставляются без инструментов
• Светодиодная индикация: есть - показывает наличие питания на катушке
• Защита от скачков напряжения: встроенный варистор - защищает реле от импульсов в сети
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов >12,5 мм; не предназначено для работы во влажной среде
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Монтаж: на DIN-рейку 35 мм (металлическая клипса обеспечивает жесткую фиксацию)

Совместимость и монтаж

Интерфейсный модуль Finder 48.52.8.230.0000 совместим со всеми стандартными DIN-рейками шириной 35 мм. Клеммы Push-in позволяют подключить провода сечением от 0,2 до 2,5 мм2 - одножильные и многожильные (с наконечником). Для подключения используйте только провода без изоляционной оплетки на конце - она должна быть удалена на 8–10 мм. Модуль не требует дополнительных креплений: металлическая клипса плотно фиксирует устройство на рейке одним движением. Индикация LED позволяет быстро проверить работоспособность без тестера.

Безопасность и стандарты

Интерфейсный модуль соответствует европейским нормам безопасности:

• EN 61810-1 - общие требования к реле
• EN 61810-2 - требования к реле с механическими контактами
• EN 61810-7 - требования к реле с встроенными защитными элементами (варистор)

Варистор снижает риск повреждения реле при коммутации индуктивных нагрузок (например, двигателей или соленоидов). Серия 48 от Finder прошла испытания на долговечность - более 1 млн операций переключения при номинальной нагрузке.

Преимущества

• Высокая надёжность контактов AgNi - меньше окисления и сваривания, чем у обычных медных контактов
• Быстрый монтаж благодаря Push-in - экономия времени при подключении
• LED-индикация - наглядный контроль состояния реле без дополнительных приборов
• Встроенный варистор - не нуждается в внешней защите от помех
• Жёсткий металлический крепёж - предотвращает вибрацию и самопроизвольное отсоединение

Ограничения применения

Интерфейсный модуль Finder 48.52.8.230.0000 нельзя использовать в условиях:

• Постоянного воздействия воды, брызг или высокой влажности - степень защиты IP20 не обеспечивает герметичность
• Частых перегрузок выше 8 А - возможен выход из строя контактов
• Эксплуатации при температуре ниже -25C или выше +55C - выходит за пределы климатического исполнения УХЛ4
• Прямого подключения к постоянному току (DC) - реле рассчитано только на 230 В AC
• Монтажа вне DIN-рейки - отсутствуют крепёжные отверстия для настенного крепления

Примеры использования

• Управление мощным светильником через PLC-выход (слаботочная логика → 230 В AC)
• Коммутация насоса в системе водоснабжения
• Переключение режима работы вентилятора в промышленной печи
• Автоматический запуск оборудования по таймеру или датчику
• Замена старого реле в существующих панелях управления - совпадают габариты и тип крепления

Практические советы

• Не забудьте отрезать изоляцию с провода перед вставкой в клемму - слишком длинная изоляция мешает хорошему контакту
• Проверяйте напряжение на входе перед подключением - превышение 230 В может повредить катушку и варистор
• При работе с индуктивными нагрузками (двигатели, реле) убедитесь, что ток не превышает 8 А - даже кратковременные пики опасны
• Индикация LED горит только при наличии напряжения на катушке - если не горит, проверьте управление, а не контакты
• Артикулы 48.p5.8.230.0060sma и 48p582300060sma - это варианты обозначения того же модуля; уточняйте совместимость при заказе
