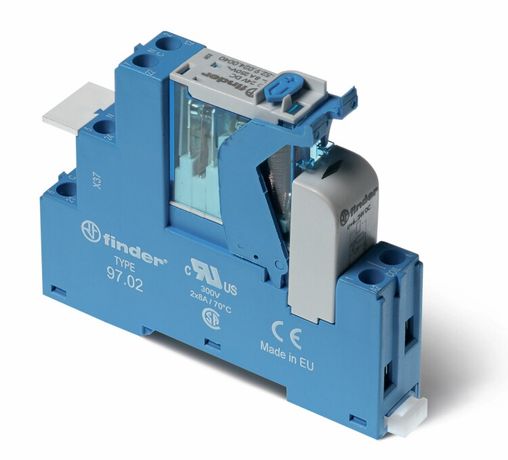

Интерфейсный модуль, электромеханическое реле; 2CO 8A; контакты AgNi; питание 230В AC; категория защиты IP20 | 4C0282300060SPA Finder 4C.02.8.230.0060SPA

Модуль интерфейсный Finder 4C (артикул 4c.02.8.230.0060spa) - это электромеханическое реле с двумя переключающими контактами на 8 А, предназначенное для коммутации цепей переменного тока 230 В в системах автоматизации. Устройство оснащено светодиодной индикацией, кнопкой тестирования и механическим положением контакта, что упрощает диагностику и обслуживание.

Назначение и область применения

Модуль интерфейсный Finder 4C используется для изолированного управления нагрузками в слаботочных системах управления. Он применяется там, где требуется надёжная коммутация силовых цепей через сигналы низкого напряжения - например, в контроллерах PLC, панелях управления, системах аварийного отключения или автоматических линиях. Подходит для работы с двигателями, нагревательными элементами, светильниками и другими устройствами, потребляющими до 8 А при 230 В AC.

Технические характеристики

• Напряжение питания: 230 В AC
• Номинальный ток контактов: 8 А
• Количество контактов: 2 переключающих (2CO - два однократно замыкаемых контакта)
• Тип тока: переменный (AC)
• Тип управления: моностабильное (возврат в исходное состояние после снятия сигнала)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым разрядам и окислению
• Индикация состояния: светодиод (LED) показывает наличие питания на катушке
• Защита от импульсов: встроенный варистор гасит скачки напряжения на входе
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупным инструментом, но не от пыли и воды
• Способ монтажа: крепление на DIN-рейку 35 мм
• Подключение: винтовые зажимы для проводов до 2,5 мм2
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Поляризация: свободная - можно подключать клеммы питания в любом порядке

Совместимость и монтаж

Модуль интерфейсный Finder 4C совместим со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защёлкнуть его на рейку и закрутить винты на клеммах. Клеммы рассчитаны на медные провода сечением 0,2–2,5 мм2. Максимальный крутящий момент - 0,5 Нм; переусердствовать нельзя - есть риск повредить пластиковую часть. Пластиковая клипса позволяет легко вынимать модуль без отсоединения всех проводов - удобно при замене или диагностике.

Безопасность и стандарты

Реле соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность электромеханических реле. Принудительно управляемые контакты обеспечивают гарантированное разъединение даже при отказе механизма. Варистор внутри устройства снижает риск пробоя из-за сетевых помех. Индикация и механический индикатор позволяют визуально определить состояние без приборов.

Преимущества

• Контакты из AgNi - долговечны при частых включениях и высоких токах
• Встроенная защита (варистор) снижает необходимость во внешних фильтрах
• LED+механический индикатор дают двойную визуализацию состояния
• Кнопка теста позволяет проверить работоспособность без подачи команды от контроллера
• Фиксирующая клипса обеспечивает быстрый демонтаж без инструментов
• Свободная поляризация упрощает монтаж и исключает ошибки подключения питания

Ограничения применения

• Не предназначено для постоянной работы в условиях пыли, влаги или брызг - степень защиты IP20 требует установки в закрытых щитах
• Не подходит для коммутации постоянного тока (DC) - только переменный ток 230 В
• Максимальный ток 8 А - не использовать для мощных двигателей выше 1,5–2 кВт без учёта пусковых токов
• Пластиковый корпус не выдерживает воздействия агрессивных химикатов или прямого солнечного света
• Не рекомендовано применение в средах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Управление насосом в системе водоснабжения через PLC
• Включение теплового завеса при срабатывании терморегулятора
• Автоматическое отключение света в помещении по расписанию
• Коммуникация между слаботочным контроллером и силовой цепью 230 В
• Аварийное отключение оборудования при сбое в системе безопасности

Практические советы

• При подключении проводов используйте наконечники - они предотвращают ослабление контакта при вибрации
• Проверьте соответствие сечения провода и максимального тока нагрузки - перегрузка сокращает срок службы контактов
• Если реле часто включается (более 10 раз в минуту), убедитесь, что нагрузка не превышает 8 А - иначе возможен свар контактов
• При использовании в холодном помещении (ниже 0 C) давайте устройству прогреться перед первым включением
• Для сервисного обслуживания всегда отключайте питание - даже при отключенном выходе, на катушке остаётся потенциал
• При замене - ориентируйтесь на артикул 4c.02.8.230.0060spa: аналоги с другим типом контактов или напряжением питания не подходят
