Интерфейсные модули реле Электромеханические реле, Винтовые клеммы, Контакты AgNi, 2 группы конт. 8A, 24V AC/DC - 385200240060 FINDER 38.52.0.024.0060

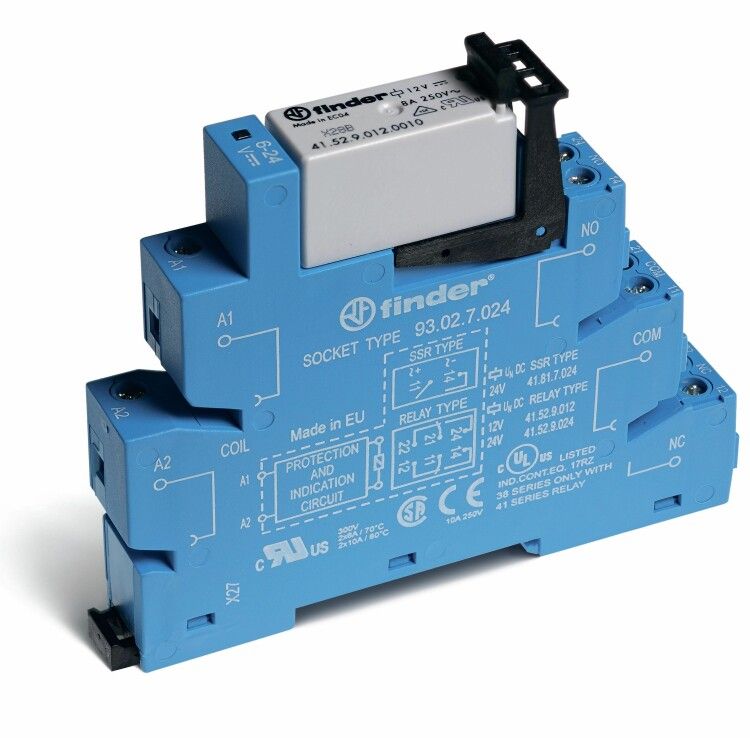

Модуль интерфейсный Finder 38.52.0.024.0060 - это надёжное электромеханическое реле с двумя переключающими контактами на 8 А, предназначенное для коммутации нагрузок в автоматизированных системах с управлением от 24 В постоянного или переменного тока. Устройство совмещает простоту монтажа на DIN-рейку с высокой устойчивостью к помехам и долгий срок службы благодаря серебро-никелевым контактам.

Назначение и область применения

Модуль интерфейсный Finder 38.52.0.024.0060 используется для изолированной передачи сигнала между слаботочными цепями управления (например, ПЛК, контроллеры) и силовыми нагрузками. Подходит для работы в системах автоматизации: промышленные станки, конвейеры, системы вентиляции, освещения, насосы и другое оборудование, где требуется гальваническая развязка и надёжное переключение.

Технические характеристики

• Номинальное напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока без перенастройки;
• Номинальный ток контактов: 8 А - способен коммутировать нагрузки до 1920 Вт при 24 В DC или 1840 ВА при 230 В AC;
• Количество контактов: 2 CO (два переключающих контакта типа «перекидной» - один общий, один нормально замкнутый, один нормально разомкнутый);
• Материал контактов: AgNi (серебро-никель) - устойчив к дуговым повреждениям, подходит для частых включений и индуктивных нагрузок;
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки;
• Поляризация: свободная полюсность - можно подключать + и − в любом порядке;
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли - требует установки внутри щита;
• Подключение: винтовые клеммы - надёжное и проверенное соединение, допускает провода до 2,5 мм2;
• Светодиодная индикация: есть - показывает наличие напряжения на катушке;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от -25C до +55C и повышенной влажности;
• Монтаж: на монтажную плату - устанавливается в специальный разъём (розетку), входящую в комплект.

Совместимость и монтаж

Модуль интерфейсный Finder 38.52.0.024.0060 поставляется с базовой розеткой, которая позволяет легко менять устройство без пайки. Для монтажа достаточно вставить реле в розетку и закрутить винты на клеммах. Розетка фиксируется на DIN-рейке стандартной ширины 35 мм. Каждый контакт имеет маркировку (COM, NO, NC), что упрощает подключение. Не используйте реле без розетки - она обеспечивает механическую и электрическую целостность.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, испытания и требования к электромеханическим реле. Сертифицировано для использования в промышленных системах контроля и управления. Максимальная рабочая температура поверхности не превышает пределы, установленные для класса UХL4.

Преимущества

• Широкий диапазон напряжения управления (24 В AC/DC) снижает необходимость хранения нескольких типов реле;
• AgNi-контакты обеспечивают длительный срок службы даже при работе с индуктивными нагрузками (катушки, двигатели);
• Светодиодная индикация позволяет оперативно диагностировать состояние управления без тестера;
• Фиксация через розетку ускоряет замену и обслуживание - не нужна пайка или демонтаж проводов;
• Высокая отказоустойчивость в условиях электромагнитных помех благодаря экранированной конструкции катушки.

Ограничения применения

• Не предназначено для установки вне электрошкафа - степень защиты IP20 не защищает от влаги, пыли и брызг;
• Не рекомендуется для коммутации сверхвысоких импульсных токов (>10×Iн) без дополнительной защиты (варисторы, RC-цепочки);
• Максимальная частота переключений - до 10 раз в минуту при полной нагрузке; при более частых включениях возможен преждевременный износ контактов;
• Не подходит для работы с емкостными нагрузками выше 10 мкФ без ограничения пускового тока.

Примеры использования

• Переключение мощного нагревательного элемента по сигналу от ПЛК;
• Управление пускателем двигателя малой мощности (до 1,5 кВт) через слаботочный выход контроллера;
• Автоматическое включение света в цеху по таймеру или датчику движения;
• Разрыв цепи аварийной остановки в системе конвейера.

Практические советы

• При подключении нагрузки соблюдайте полярность только для катушки - контакты не чувствительны к направлению тока;
• Для индуктивных нагрузок (электромагниты, реле) обязательно используйте гашение дуги - установите варистор параллельно нагрузке;
• Проверьте посадочные размеры розетки перед заказом - совместимость гарантирована только с оригинальными розетками Finder серии 38;
• Не затягивайте винты клемм слишком сильно - это может повредить пластиковую основу и вызвать плохой контакт;
• При использовании в среде с высокой запылённостью - убедитесь, что шкаф герметичен, поскольку сам модуль не защищён от пыли.
