Интерфейсный модуль, электромеханическое реле; 2CO 8A; контакты AgNi; питание 24В DC; категория защиты IP20; винто | 4C0290240050SPA Finder 4C.02.9.024.0050SPA

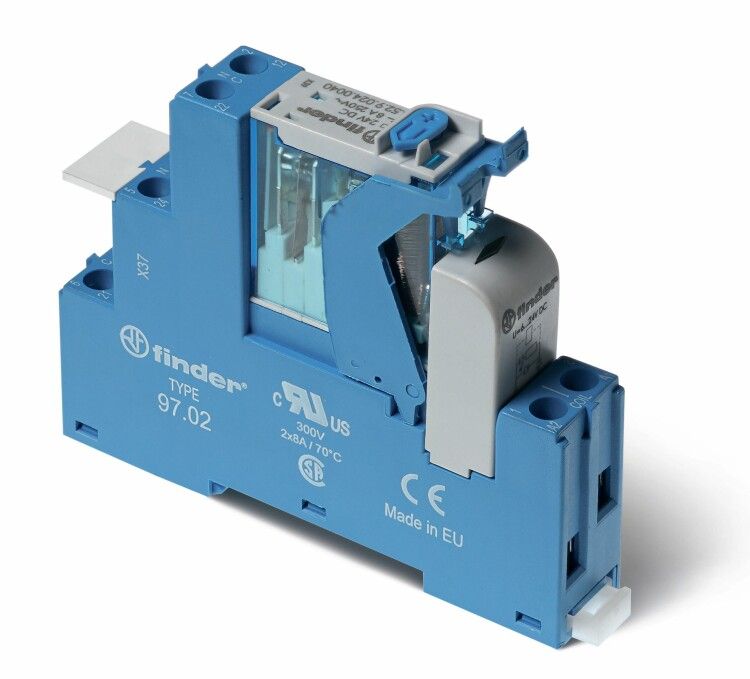

Модуль интерфейсный Finder 4C.02.9.024.0050spa - это готовая сборка на базе электромеханического реле с двумя переключающими контактами, рассчитанным на коммутацию нагрузки до 8 А при напряжении 24 В постоянного тока. Устройство предназначено для изолированного управления цепями в автоматизированных системах, особенно там, где требуется надёжная коммутация и визуальный контроль состояния. Модуль совмещает функционал реле, индикации и удобной фиксации - всё в одном компактном корпусе.

Назначение и область применения

Модуль интерфейсный Finder 4C.02.9.024.0050spa используется для передачи управляющего сигнала между слаботочными цепями (например, ПЛК, контроллеры) и силовыми нагрузками. Подходит для работы в системах автоматизации: станках, конвейерах, системах вентиляции, панелях управления. Благодаря наличию светодиодной индикации и кнопки теста, устройство легко диагностируется без дополнительного оборудования.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Коммутируемый ток: 8 А
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуговым нагрузкам и окислению
• Тип управления: моностабильное (нормально разомкнутый/замкнутый режим, возврат при снятии питания)
• Подключение: винтовые клеммы - надёжное и проверенное соединение
• Индикация: светодиод (LED) + механический индикатор положения контактов
• Защита: IP20 - противодействует доступу пальцев и крупным предметам, не защищён от воды
• Материал корпуса: термостойкий пластик
• Полярность: определённая - необходимо соблюдать правильную полярность подключения питания
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Сертификаты: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Модуль интерфейсный Finder 4C.02.9.024.0050spa монтируется на DIN-рейку шириной 35 мм. В комплекте с модулем идёт розетка - её можно закрепить на рейке, а сам модуль просто вставляется в неё. Это позволяет заменять устройство без отсоединения проводов. Клеммы выполнены винтового типа - затягиваются отверткой. Для подключения используйте провода сечением до 2,5 мм2. Пластиковая клипса обеспечивает дополнительную фиксацию в розетке, предотвращая случайное выскальзывание.

Безопасность и стандарты

Модуль соответствует европейским нормам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к электромеханическим реле. Сертификация гарантирует отказоустойчивость, срок службы и безопасность при работе с высокими токами. Защита IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не защищает от влаги - не применяйте в сырых помещениях или на улице.

Преимущества

• Готовая сборка - не требует самостоятельной установки реле, розетки и индикаторов
• Светодиодная индикация показывает состояние катушки, механический индикатор - положение контактов
• Кнопка теста позволяет проверить работу реле без внешнего управляющего сигнала
• Контакты AgNi обеспечивают долгий срок службы даже при частых включениях
• Фиксация через розетку ускоряет обслуживание и снижает время простоя

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 не защищает от брызг и пыли
• Требуется соблюдение полярности при подключении питания - неверная полярность может повредить внутренний диод
• Максимальный ток 8 А - не использовать для нагрузок выше этого значения, включая индуктивные (двигатели, соленоиды) без учёта пусковых токов
• Не рекомендовано применение в условиях сильных вибраций без дополнительной фиксации

Примеры использования

• Управление пускателем двигателя от выхода ПЛК
• Переключение световой сигнализации в панели управления
• Активация клапана или нагревательного элемента при получении команды
• Интерфейс между 24 В DC (логический уровень) и 220 В AC (силовая цепь) - при использовании с другим реле

Практические советы

• При монтаже на DIN-рейку убедитесь, что розетка плотно зафиксирована - слабая посадка вызывает перегрев и искрение
• Проверьте направление подключения питания: "+" и "-" должны точно совпадать с маркировкой на корпусе
• При подключении нагрузки более 5 А используйте провода с запасом по сечению - это продлит жизнь контактам
• Регулярно проверяйте индикацию: если LED не горит, значит либо нет питания, либо сгорела обмотка
• Кнопка теста активирует реле вручную - удобно для диагностики без отключения системы
• Замена модуля: достаточно потянуть за клипсу и вынуть его из розетки - новые провода не нужны
