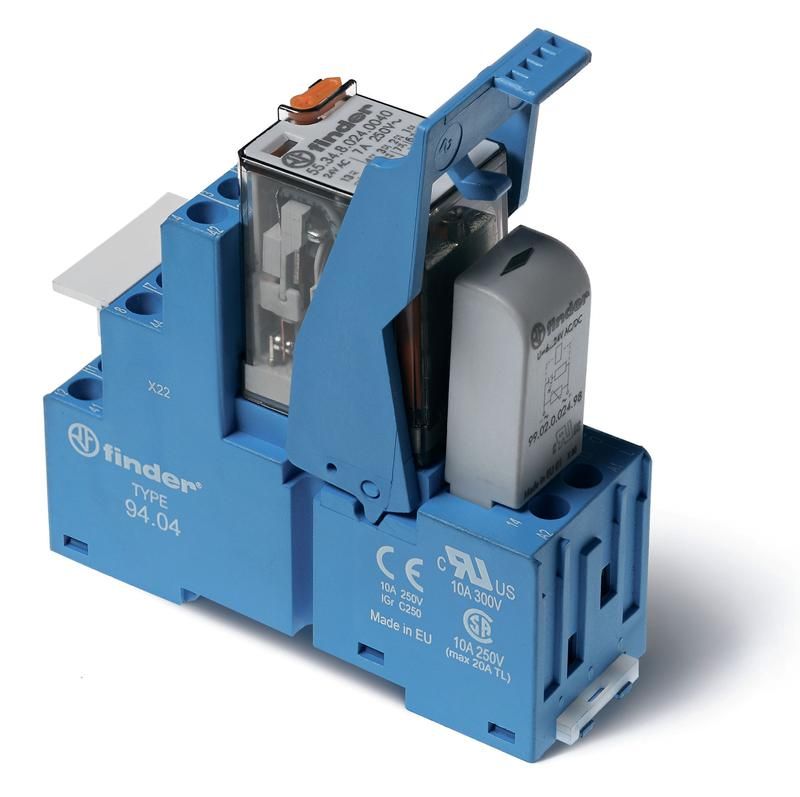

Интерфейсные модули реле, Металлическая клипса-держатель, Светодиод + диод, Контакты AgNi, 4CO 7A, 125VDC - 583491250050SMA FINDER 58.34.9.125.0050SMA

Модуль интерфейсный Finder 58.34.9.125.0040 - это электромеханическое реле с четырьмя переключающими контактами на 7 А постоянного тока, предназначенное для изолированного управления нагрузками в автоматизированных системах. Устройство совмещает надёжную коммутацию, индикацию состояния и удобный монтаж на DIN-рейку, что делает его универсальным решением для промышленной автоматики.

Назначение и область применения

Модуль интерфейсный Finder 58.34.9.125.0040 используется для передачи управляющего сигнала между слаботочными цепями (например, ПЛК, контроллерами) и силовыми нагрузками. Он обеспечивает гальваническую развязку, защищая чувствительную электронику от помех и высоких напряжений. Подходит для применения в системах управления станками, конвейерами, освещением, насосами и другим оборудованием, где требуется надёжная коммутация постоянного тока.

Технические характеристики

• Напряжение питания: 125 В постоянного тока (DC)
• Коммутируемый ток: до 7 А на каждый контакт
• Количество контактов: 4 переключающих (CO - нормально замкнутый / нормально разомкнутый)
• Материал контактов: серебро-никель (AgNi) - повышает долговечность при переключении
• Тип управления: моностабильное (одновременно активируется один из двух состояний)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение питания
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для работы во влажной среде
• Индикация: светодиод (LED) показывает состояние катушки - видно, когда реле включено
• Конструкция: встроенный демпферный диод для гашения ЭДС самоиндукции при отключении катушки
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Корпус: пластиковый, не проводящий

Совместимость и монтаж

Модуль интерфейсный Finder 58.34.9.125.0040 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - они обеспечивают прочное соединение даже при многократном обслуживании. В комплекте с реле идёт розетка (94.04SMA), которая позволяет легко менять устройство без перепайки проводов. Металлическая клипса фиксирует реле в розетке, предотвращая случайное выпадение. Обязательно используйте розетку 94.04SMA - без неё реле нельзя установить на рейку.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности: EN 61810-1 (общие требования), EN 61810-2 (требования к реле управления) и EN 61810-7 (тестирование на удар и вибрацию). Это гарантирует соответствие требованиям промышленной автоматизации и безопасность при работе в условиях повышенной механической нагрузки.

Преимущества

• Высокая надёжность контактов AgNi - меньше окисления и дугового износа при переключении постоянного тока
• Светодиодная индикация позволяет оперативно диагностировать состояние устройства без тестера
• Встроенный диод снижает риск повреждения управляющей электроники от импульсов обратной ЭДС
• Съёмная конструкция с розеткой ускоряет замену и сервисное обслуживание
• Фиксация металлической клипсой исключает самопроизвольное отсоединение при вибрации

Ограничения применения

• Не применяйте в условиях повышенной запылённости, влаги или воздействия брызг - степень защиты IP20 недостаточна
• Запрещена работа при переменном токе - реле рассчитано только на 125 В постоянного тока
• Обязательно соблюдайте полярность подключения питания - неверное подключение может вывести реле из строя
• Не коммутируйте ток выше 7 А - превышение вызовет перегрев и выход контактов из строя
• Не используйте без розетки 94.04SMA - реле не имеет креплений для прямого монтажа на рейку

Примеры использования

• Управление мощным электромагнитом в системе автоматического закрывания дверей
• Переключение цепей нагрева в термокамере через сигнал от ПЛК
• Контроль включения/выключения насоса в системе охлаждения оборудования
• Изолирующий интерфейс между слаботочным контроллером и приводом постоянного тока

Практические советы

• При подключении нагрузки используйте провода с сечением 0,2–2,5 мм2 - подходят под винтовые клеммы
• Перед первым включением проверьте полярность питания: "+" и "-" должны совпадать с маркировкой на корпусе
• Если реле часто включается/выключается - убедитесь, что нагрузка не превышает 7 А; при больших токах выбирайте более мощные модели
• Для быстрого ремонта всегда храните запасные розетки 94.04SMA - они совместимы со всеми реле серии 58
• Проверяйте индикацию LED после включения - если свет не горит, возможно, отсутствует питание или повреждена катушка
