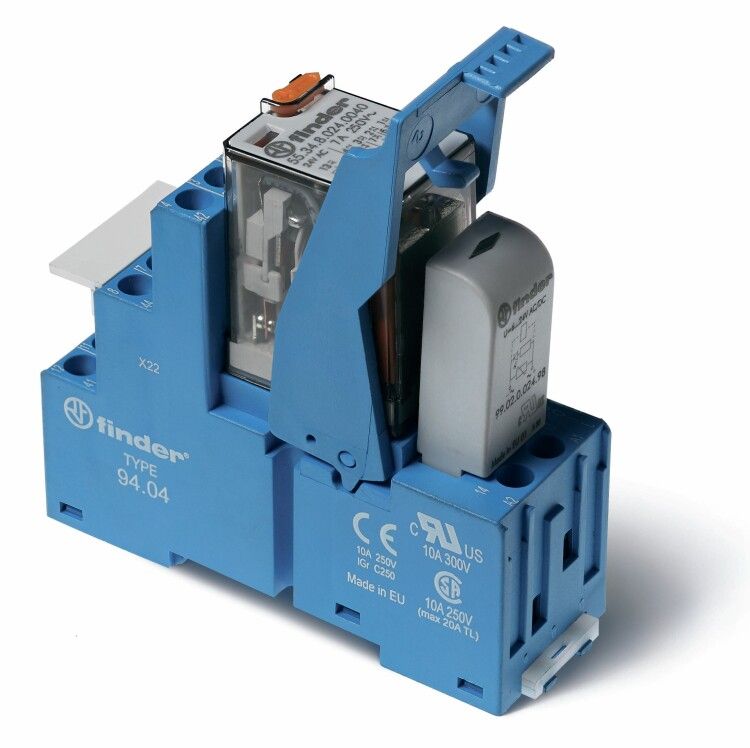

Интерфейсные модули реле, Пластиковая клипса-держатель, Светодиод + диод, Контакты AgNi, 4CO 7A, 24VDC - 583490240050SPA FINDER 58.34.9.024.0050SPA

Модуль интерфейсный Finder 58.34.9.024.0050spa - это надёжное электромеханическое реле с четырьмя переключающими контактами на 7 А, предназначенное для коммутации слаботочных цепей в автоматизированных системах. Работает от постоянного напряжения 24 В, защищён от пыли и механических воздействий (IP20), устанавливается на DIN-рейку и оснащён светодиодной индикацией состояния.

Назначение и область применения

Модуль интерфейсный Finder 58.34.9.024.0050spa используется для изолированного управления нагрузками в системах автоматизации: промышленные контроллеры, панели управления, системы безопасности, оборудование с низковольтными сигналами. Подходит для переключения цепей с малой мощностью - световые индикаторы, соленоиды, маломощные двигатели, реле других уровней. Применяется там, где требуется гальваническая развязка между управляющим устройством (например, ПЛК) и силовой цепью.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Коммутируемый ток: до 7 А на каждый контакт
• Количество контактов: 4 переключающих (4CO - четыре однополюсных переключающих контакта)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым разрядам и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия питания)
• Светодиодная индикация: да - показывает наличие питания на катушке
• Защита: IP20 - защита от доступа пальцев и крупных частиц, но не от воды
• Подключение: винтовые клеммы - надёжное фиксирование проводов
• Полярность: определённая - необходимо соблюдать правильную полярность подключения питания
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Размеры: соответствует стандартным модулям для DIN-рейки (ширина 22,5 мм)

Совместимость и монтаж

Модуль интерфейсный Finder 58.34.9.024.0050spa монтируется на стандартную DIN-рейку типа TS35. Крепится с помощью пластиковой клипсы - достаточно защёлкнуть и проверить фиксацию. Для подключения используются винтовые клеммы: входы питания - на контактах A1/A2, выходы - на номерах контактов 1–16 (соответственно, 4 группы по 4 контакта). В комплекте с реле идёт розетка - её можно использовать для быстрого демонтажа без отсоединения проводов. Обязательно используйте розетку, чтобы не повредить клеммы при замене.

Безопасность и стандарты

Модуль соответствует европейским нормам: EN 61810-1 (общие требования к реле), EN 61810-2 (электромеханические реле), EN 61810-7 (безопасность при использовании в системах управления). Конструкция обеспечивает безопасную работу при номинальном токе 7 А. Светодиод и диод встроены для защиты от обратной ЭДС при отключении катушки - предотвращают повреждение управляющего устройства.

Преимущества

• Высокая надёжность контактов AgNi - долгий срок службы даже при частых переключениях
• Чёткая индикация состояния через LED - позволяет оперативно диагностировать отказ
• Гальваническая развязка - защищает чувствительную электронику от помех и скачков напряжения
• Удобство замены благодаря розетке - не требует отпаивания или откручивания проводов
• Универсальная совместимость с большинством промышленных ПЛК и контроллеров на 24 В DC

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не защищает от брызг и пара
• Запрещена работа при напряжении выше 24 В DC - возможен перегрев и пробой катушки
• Не подходит для коммутации переменного тока - только постоянный ток
• Не рекомендуется для высокочастотных переключений более 10 раз в минуту - снижает срок службы контактов
• При установке в закрытых щитках с плохой вентиляцией возможен перегрев при длительной работе на максимальной нагрузке

Примеры использования

• Переключение сигнализационных ламп в панелях управления
• Управление пневматическими клапанами через ПЛК
• Разрыв цепи питания насосов или вентиляторов при аварии
• Формирование логических условий в системах контроля доступа
• Интерфейс между 24 В DC контроллером и 220 В AC нагрузкой через внешнее реле

Практические советы

• При подключении проводов затягивайте винты равномерно - переусиливать нельзя, иначе треснет клемма
• Используйте жилы сечением 0,2–2,5 мм2 - подходят для винтовых клемм этого модуля
• Обязательно соблюдайте полярность: минус на A2, плюс на A1 - неверное подключение не вызовет срабатывания
• Проверьте соответствие нагрузки: суммарный ток всех 4 контактов не должен превышать 7 А на канал
• При замене всегда выключайте питание - даже при наличии розетки есть риск возникновения дуги
• Для многократных замен выбирайте розетку 94.04SPA - она совместима с этой моделью и увеличивает срок службы самого реле
