Интерфейсный модуль, электромеханическое реле; 2CO 10A; контакты AgNi; питание 24В DC; категория защиты IP20; вин | 583290240050SMA Finder 58.32.9.024.0050SMA

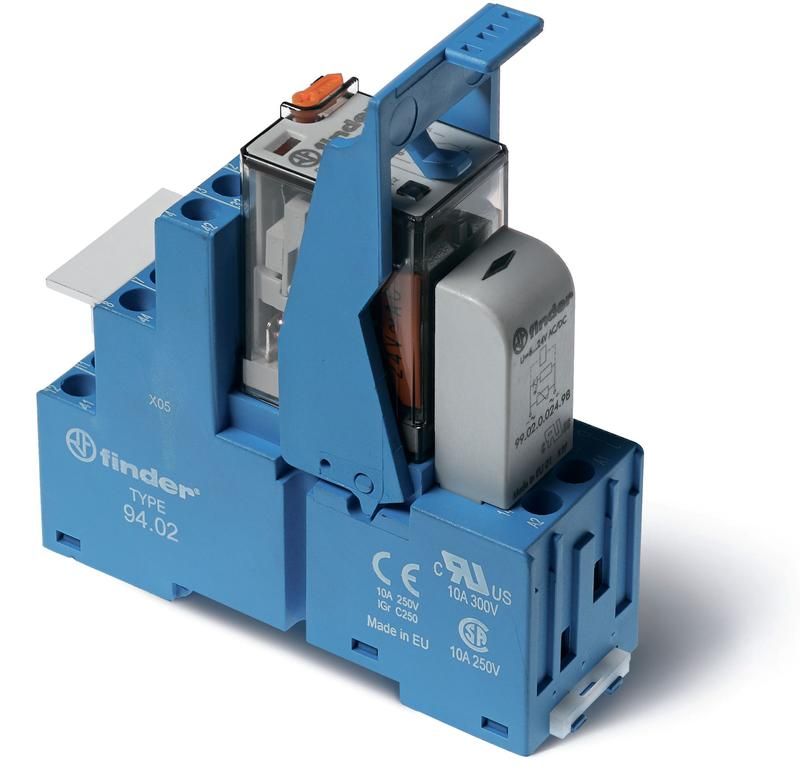

Интерфейсный модуль Finder 58.32.9.024.0040 - это электромеханическое реле с двумя переключающими контактами на 10 А, рассчитанное на постоянный ток 24 В. Подходит для коммутации нагрузок в автоматизированных системах, где требуется надёжное и долговечное управление цепями через DIN-рейку. Модуль совмещает функциональность реле с индикацией состояния и устойчивую конструкцию для промышленной среды.

Назначение и область применения

Интерфейсный модуль Finder 58.32.9.024.0040 используется для изолированного переключения слаботочных сигналов в силовые цепи. Применяется в системах автоматизации: панелях управления, контроллерах PLC, станках, конвейерах, системах освещения и безопасности. Благодаря гальванической развязке между управляющей цепью и нагрузкой защищает чувствительную электронику от помех и скачков напряжения.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуговым разрядам и окислению
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение "+" и "-"
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Подключение: винтовые клеммы - надёжное фиксирование проводов до 2,5 мм2
• Способ монтажа: установка на DIN-рейку 35 мм
• Индикация: светодиод (LED) показывает наличие питания на катушке
• Корпус: пластиковый, с металлической клипсой для прочного крепления
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• В комплекте: розетка для быстрого подключения и замены

Совместимость и монтаж

Интерфейсный модуль Finder 58.32.9.024.0040 совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа достаточно защёлкнуть его на рейку, затем подключить управляющее напряжение 24 В DC к выводам катушки и нагрузку к контактным группам. Клеммы позволяют зажимать жилы сечением до 2,5 мм2 - медные или многожильные. Розетка в комплекте позволяет менять реле без отсоединения проводов. Обязательно проверьте полярность: неверное подключение питания может повредить внутренний диод.

Безопасность и стандарты

Модуль соответствует европейским нормам: EN 61810-1 (обшие требования к реле), EN 61810-2 (требования к реле с механическими контактами) и EN 61810-7 (тестирование на безопасность). Сертифицирован для работы в промышленных условиях. Индикация LED обеспечивает визуальный контроль работоспособности, снижая риск ошибочного обслуживания.

Преимущества

• Контакты из AgNi обеспечивают длительный срок службы даже при частых включениях и высоких импульсных нагрузках
• Встроенный светодиод даёт наглядную информацию о состоянии реле без тестирования мультиметром
• Розетка ускоряет замену - не требует отключения всей системы
• Металлическая клипса предотвращает самопроизвольное выскальзывание с DIN-рейки
• Чётко очерченная полюсность и защита от обратного подключения увеличивают надёжность подключения

Ограничения применения

• Не предназначен для работы во влажных или запылённых средах - степень защиты IP20 не защищает от брызг и пыли
• Не подходит для переменного тока - только 24 В постоянного тока
• Максимальный ток 10 А - нельзя использовать для мощных двигателей или нагревателей выше этого значения
• Не рекомендовано применение в местах с сильными вибрациями без дополнительной фиксации
• При работе с индуктивными нагрузками (катушки, двигатели) необходимо использовать внешние демпферы (диоды, RC-цепочки) для продления жизни контактов

Примеры использования

• Управление пневматическими клапанами в автоматических линиях
• Переключение световых сигнализаций по команде от PLC
• Разрыв цепи питания насоса при аварийном останове
• Интерфейс между слаботочным контроллером и силовой цепью 24 В DC
• Автоматизация систем вентиляции и отопления в производственных помещениях

Практические советы

• При подключении нагрузки используйте провода с достаточным сечением - для 10 А минимум 1,5 мм2, лучше 2,5 мм2
• Обязательно подключите диод параллельно катушке, если источник питания не имеет встроенного подавления обратной ЭДС
• Проверяйте плотность затяжки винтов клемм - недостаточно затянутый контакт вызывает перегрев, слишком сильный - повреждает изоляцию
• При использовании в холодных условиях (ближе к -25C) убедитесь, что реле успело прогреться перед первым включением
• Для удобства обслуживания храните запасные розетки - они легко выходят из строя при частой замене реле
• Артикул 58.32.9.024.0040 - это основной модуль; розетка 99.02.9.024.99 и крепёж 94.02SMA - обязательные компоненты для полноценной работы
