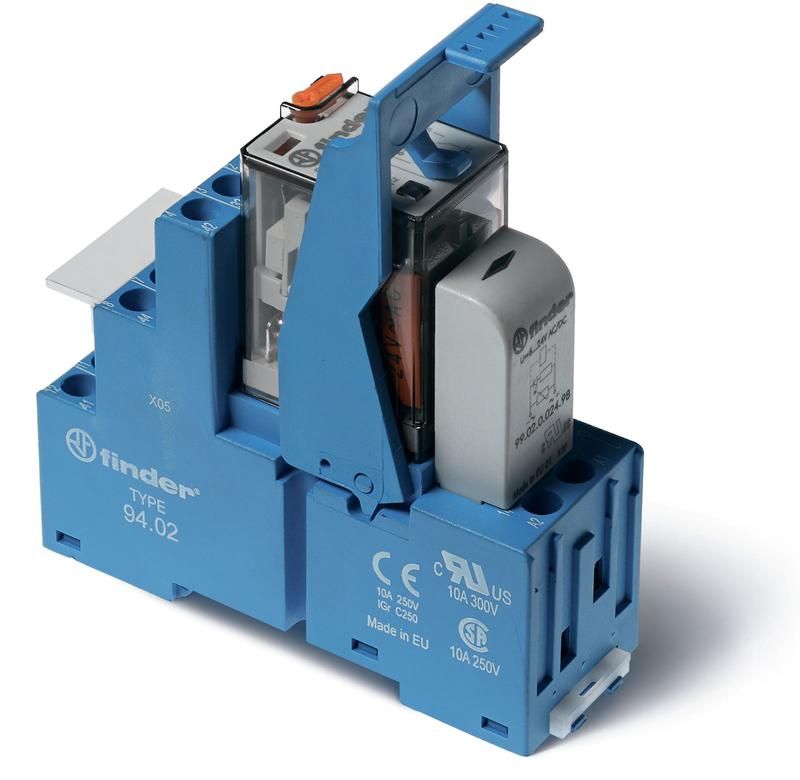

Интерфейсные модули реле, Металлическая клипса-держатель, Светодиод + диод, Контакты AgNi, 2CO 10A, 12VDC - 583290120050SMA FINDER 58.32.9.012.0050SMA

Интерфейсный модуль Finder 58.32.9.012.0040 - это электромеханическое реле с двумя переключающими контактами на 10 А, рассчитанное на работу от постоянного тока 12 В. Модуль предназначен для коммутации слаботочных управляющих цепей в автоматизированных системах, особенно там, где требуется надёжная изоляция между управляющим сигналом и нагрузкой. Благодаря винтовым клеммам, LED-индикации и стандартной DIN-рейке, этот интерфейсный модуль легко интегрируется в панели управления.

Назначение и область применения

Интерфейсный модуль Finder 58.32.9.012.0040 используется для передачи управляющего сигнала от контроллеров (PLC, микроконтроллеров, датчиков) к силовым устройствам - например, двигателям, клапанам, светильникам или нагревательным элементам. Он обеспечивает гальваническую развязку между низковольтной логической цепью (12 В DC) и высокотоковой нагрузкой до 10 А. Подходит для промышленной автоматизации, станков, конвейеров, систем вентиляции и оборудования с частыми включениями/выключениями.

Технические характеристики

• Напряжение питания: 12 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге, подходят для индуктивных нагрузок
• Тип управления: моностабильное (обычное реле - включается при подаче напряжения, выключается при её снятии)
• Подключение: винтовые клеммы - надёжное и проверенное соединение
• Способ монтажа: установка на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Индикация: светодиод показывает состояние катушки (горит при включенном реле)
• Поляризация: определённая - необходимо соблюдать правильную полярность подключения питания (+/-)
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Комплектация: встроена розетка для быстрого подключения и демонтажа

Совместимость и монтаж

Интерфейсный модуль Finder 58.32.9.012.0040 совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа достаточно защёлкнуть его на рейку - фиксация осуществляется через металлическую клипсу. Клеммы позволяют зажимать провода сечением до 2,5 мм2. Розетка в комплекте позволяет заменить реле без отсоединения проводов - удобно при обслуживании. Обязательно соблюдайте полярность: красный провод - плюс, чёрный - минус. Перед подключением нагрузки проверьте соответствие тока и типа (резистивная/индуктивная).

Безопасность и стандарты

Интерфейсный модуль соответствует европейским нормам безопасности: EN 61810-1 (обшие требования к реле), EN 61810-2 (требования к реле с механическими контактами) и EN 61810-7 (требования к реле для контрольных и управляющих цепей). Применение в соответствии с этими стандартами гарантирует безопасность при работе в промышленных условиях. Максимальная рабочая температура - +55C; при более высоких температурах снижается срок службы контактов.

Преимущества

• Высокая надёжность контактов AgNi - меньше износ при переключении индуктивных нагрузок
• LED-индикация позволяет сразу определить, включено ли реле, даже при закрытом щите
• Встроенная розетка ускоряет замену и исключает ошибки при подключении
• Металлическая клипса обеспечивает прочную фиксацию на DIN-рейке
• Гальваническая развязка защищает чувствительную электронику от помех и скачков напряжения

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 не предохраняет от пыли и брызг
• Запрещено использовать для переменного тока - только постоянный ток 12 В
• Не рекомендуется для нагрузок выше 10 А - возможна сварка контактов и выход из строя
• Чувствителен к обратной полярности - неверное подключение питания может повредить катушку
• Не подходит для частых включений (>1000 раз/час) при максимальной нагрузке - снизится долговечность

Примеры использования

• Управление двигателем насоса от PLC с выходом 24 В DC через понижение напряжения до 12 В
• Переключение светового сигнала в цеху по команде с термостата
• Активация воздушного клапана в системе пневматики после получения сигнала от датчика давления
• Коммутирование нагревательного элемента в термокамере с помощью микроконтроллера

Практические советы

• Выбирайте провода сечением 0,5–2,5 мм2 - слишком тонкий провод перегреется, слишком толстый плохо зажмётся в клемме
• Проверяйте полярность перед первым включением - светодиод не загорится, если подключить “+” и “-” наоборот
• При использовании индуктивных нагрузок (катушки, двигатели) добавьте вспомогательный диод защиты параллельно нагрузке - продлит жизнь контактам
• Если реле часто переключает мощные устройства, периодически осматривайте контакты на окисление - AgNi устойчив, но не вечный
• Для замены используйте тот же артикул - аналоги могут отличаться по габаритам или расположению клемм
