Интерфейсные модули реле, Металлическая клипса-держатель, Светодиод, Контакты AgNi, 4CO 7A, 48VAC - 583480480060SMA FINDER 58.34.8.048.0060SMA

Интерфейсный модуль Finder 58.34.8.048.0060sma - это электромеханическое реле с четырьмя переключающими контактами, рассчитанное на работу в цепях переменного тока 48 В и токе до 7 А. Модуль предназначен для коммутации слаботочных управляющих сигналов в промышленной автоматизации, особенно там, где требуется надёжная изоляция между управляющей и силовой цепями. Благодаря винтовым клеммам, LED-индикации и защите IP20, он легко интегрируется в шкафы на DIN-рейке.

Назначение и область применения

Интерфейсный модуль Finder 58.34.8.048.0060sma используется для передачи управляющего сигнала от контроллеров, PLC или других устройств с низким напряжением к нагрузкам повышенной мощности. Он обеспечивает гальваническую развязку между управляющей цепью (48 В AC) и коммутируемой нагрузкой. Подходит для систем автоматизации: станков, конвейеров, систем вентиляции, освещения и другого оборудования, требующего надёжной и долговечной коммутации.

Технические характеристики

• Напряжение питания: 48 В переменного тока (AC)
• Количество контактов: 4 переключающих (4CO - четыре однополюсных переключающих контакта)
• Коммутируемый ток: 7 А при 48 В AC
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге, подходят для частых включений
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Светодиодная индикация: да - показывает наличие напряжения на катушке
• Защита от перенапряжений: встроенный варистор - снижает импульсы на входе
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для работы во влажной среде
• Подключение: винтовые зажимы - надёжное и проверенное соединение
• Монтаж: на DIN-рейку 35 мм
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима высокая влажность
• Поляризация: свободная - можно подключать любым способом, без учёта полярности
• В комплекте: розетка для быстрого демонтажа (94.04SMA)

Совместимость и монтаж

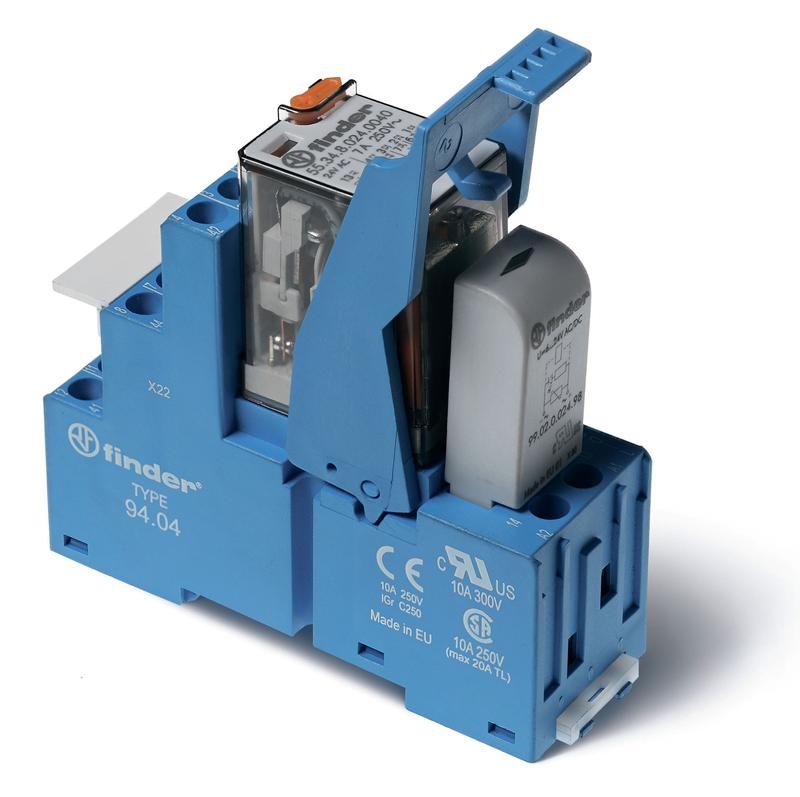

Интерфейсный модуль Finder 58.34.8.048.0060sma совместим с розеткой 94.04SMA, которая входит в комплект. Для установки достаточно вставить модуль в розетку и закрепить её на DIN-рейке с помощью металлической клипсы. Клеммы позволяют подключать провода сечением до 2,5 мм2. После монтажа проверьте плотность затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает контактную группу. Розетка позволяет заменить реле без отсоединения проводов.

Безопасность и стандарты

Интерфейсный модуль соответствует европейским нормам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к реле с механическими контактами) и EN 61810-7 (требования к интерфейсным модулям). Встроенная защита от перенапряжений (варистор) предотвращает пробой изоляции при скачках напряжения. Применение в соответствии с этими стандартами гарантирует безопасность при работе в промышленных условиях.

Преимущества

• Высокая надёжность контактов AgNi - выдерживают до 1 млн операций при rated load
• LED-индикация позволяет быстро определить, есть ли питание на катушке
• Варистор защищает чувствительную электронику от помех
• Розетка 94.04SMA ускоряет обслуживание и замену
• Климатическое исполнение УХЛ4 - устойчив к колебаниям температуры и влажности в производственных помещениях
• Гальваническая развязка - минимизирует риск повреждения управляющих устройств

Ограничения применения

• Не применяйте в условиях прямого попадания воды, брызг или пыли - степень защиты IP20 не обеспечивает герметичность
• Не используйте для постоянного тока (DC) - реле рассчитано только на переменный ток 48 В AC
• Не коммутируйте ток выше 7 А - превышение приведёт к свариванию контактов
• Не монтируйте рядом с источниками сильного тепла (>55C) - это сокращает срок службы
• Не применять в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Управление двигателем насоса через PLC с выходом 24 В DC - модуль преобразует сигнал в 48 В AC для запуска двигателя
• Автоматизация системы освещения в цеху: реле включает свет при срабатывании датчика движения
• Коммутация терморегулятора в системе вентиляции - реле включает/выключает вентилятор по команде
• Сигнализация аварийных состояний: реле активирует звуковой или световой сигнал при превышении порога давления

Практические советы

• Выбирайте розетку 94.04SMA только с оригинальными контактами - несовместимые аналоги могут вызвать плохой контакт и перегрев
• При подключении проводов к винтовым клеммам зачищайте изоляцию на 6–8 мм - слишком длинный конец может замкнуть соседние клеммы
• Если в вашей системе часто возникают импульсы напряжения (например, от индуктивных нагрузок), дополнительно установите внешний фильтр
• Проверяйте индикацию LED сразу после включения - если она не горит, значит, нет питания на катушке или реле неисправно
• При замене реле всегда отключайте питание - даже при малом токе возможен удар током при повреждённой изоляции
