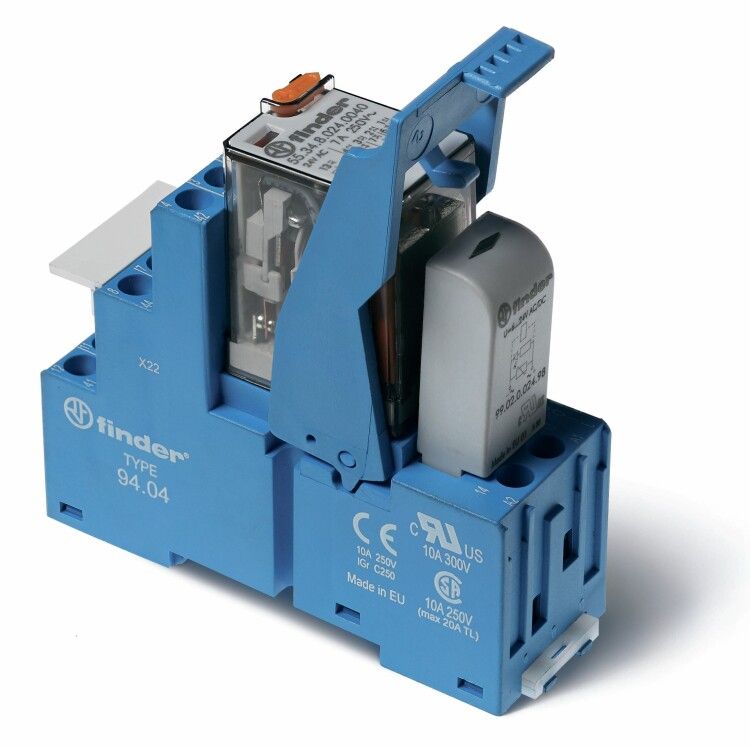

Интерфейсные модули реле, Металлическая клипса-держатель, Светодиод, Контакты AgNi, 4CO 7A, 24VAC - 583480240060SMA FINDER 58.34.8.024.0060SMA

Интерфейсный модуль Finder 58.34.8.024.0040 - это надёжное электромеханическое реле с четырьмя переключающими контактами на 7 А, рассчитанное на работу от сети 24 В переменного тока. Подходит для коммутации нагрузок в автоматизированных системах, где требуется изолированное управление цепями через DIN-рейку. Модуль совмещает в себе винтовые клеммы, светодиодную индикацию и встроенный варистор для защиты от импульсов.

Назначение и область применения

Интерфейсный модуль Finder 58.34.8.024.0040 используется для передачи управляющего сигнала от слаботочных устройств (например, ПЛК, контроллеров, датчиков) к силовым цепям. Он обеспечивает гальваническую развязку между управляющей и коммутируемой цепью. Применяется в промышленной автоматизации: на станках, конвейерах, системах вентиляции, в распределительных щитах. Особенно эффективен там, где нужна физическая изоляция и высокая надёжность переключений.

Технические характеристики

• Напряжение питания: 24 В переменного тока (AC)
• Коммутируемый ток: до 7 А на каждый контакт
• Количество контактов: 4 переключающих (4CO - четыре однократно замыкающие пары)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге, подходят для активных и индуктивных нагрузок
• Тип управления: моностабильное (обычное реле - включается при подаче напряжения, выключается при её снятии)
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12 мм, но не от воды и пыли
• Светодиодная индикация: есть - показывает состояние катушки (горит при включенном реле)
• Защита от скачков напряжения: встроенный варистор - снижает риск повреждения от импульсных помех
• Монтаж: на DIN-рейку 35 мм
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Поляризация: свободная - можно подключать любым способом, полярность не важна
• В комплекте: розетка для быстрого демонтажа

Совместимость и монтаж

Интерфейсный модуль Finder 58.34.8.024.0040 совместим с любой DIN-рейкой стандарта IEC 60715. Для установки достаточно защёлкнуть его на рейку и закрутить винты на задней металлической клипсе. Контактная группа подключается через винтовые клеммы - рекомендуется использовать провода сечением 0,2–2,5 мм2. Розетка в комплекте позволяет легко менять реле без отсоединения проводов. Обязательно проверьте соответствие напряжения питания - 24 В AC, не подключайте постоянный ток.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности: EN 61810-1 (общие требования), EN 61810-2 (требования к реле с механическими контактами), EN 61810-7 (требования к интерфейсным модулям). Сертифицировано для использования в промышленных условиях. Защита от перегрузок обеспечивается встроенными варисторами, что снижает вероятность пробоя изоляции при сетевых импульсах.

Преимущества

• Высокая долговечность контактов AgNi - особенно при работе с индуктивными нагрузками (катушки, двигатели)
• Светодиодная индикация позволяет оперативно определить состояние реле без тестера
• Встроенный варистор исключает необходимость внешнего защиты от перенапряжений
• Розетка в комплекте ускоряет обслуживание и замену
• Гальваническая развязка предотвращает влияние шумов от силовой части на управляющую

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 не защищает от брызг и пыли
• Не поддерживает постоянный ток - только переменный 24 В AC
• Максимальный ток 7 А - не используйте для мощных нагревателей или двигателей выше 1,5 кВт
• Контакты не предназначены для частых включений (более 1000 раз в час) - возможен износ
• Не имеет функции блокировки или запоминания состояния - только моностабильное управление

Примеры использования

• Управление пускателями электродвигателей через ПЛК
• Переключение световых сигналов в автоматических линиях
• Активация клапанов или пневматических цилиндров
• Разрыв цепи аварийной остановки в распределительном щите
• Интерфейс между слаботочным контроллером и силовой частью станка

Практические советы

• При подключении проводов к винтовым клеммам используйте наконечники - это повысит надёжность контакта и продлит срок службы
• Обязательно соблюдайте посадочные размеры: реле рассчитано на стандартную DIN-рейку 35 мм
• Если нагрузка индуктивная (электромагниты, реле), убедитесь, что ток не превышает 7 А - даже кратковременные пики могут вызвать сваривание контактов
• При замене реле всегда отключайте питание - хотя розетка позволяет быстро снять модуль, ток в цепях остаётся опасным
• Для длительной эксплуатации в условиях колебаний напряжения лучше применять стабилизатор 24 В AC перед входом реле
