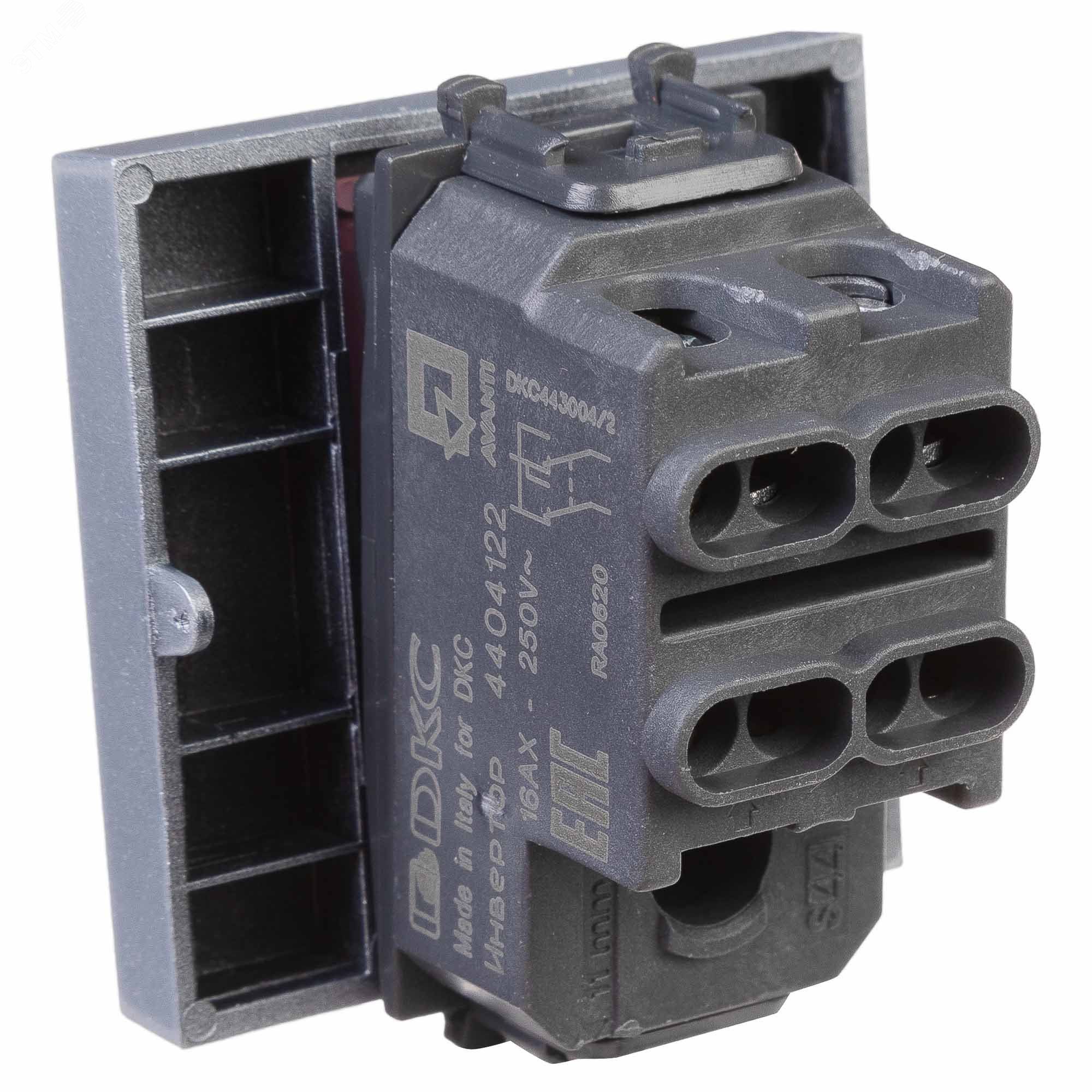

Инвертор одноклавишный модульный, ''Avanti'', ''Закаленная сталь'', 2 модуля - 4404122 ДКС

Инвертор одноклавишный модульный DKC (арт. 4404122) - устройство для управления освещением с трёх и более точек, предназначенное для интеграции в системы In-liner Front и Sotto. Устройство устанавливается в модульную платформу Avanti и обеспечивает надёжное коммутирование нагрузки до 16 А.

Назначение и область применения

Инвертор одноклавишный модульный DKC используется для переключения света с нескольких мест - например, в длинных коридорах, на лестницах или в больших помещениях с несколькими входами. Он работает в составе систем организации рабочих мест Sotto и кабельных коробов In-liner Front. Применяется совместно с рамками-суппортами и каркасами Avanti. Подходит для офисов, производственных помещений, складов и общественных зон, где требуется удобное управление освещением из разных точек.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Количество полюсов: 1
• Количество модулей: 2
• Тип управления: одноклавишное (кнопка)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Габариты: 44,9 × 44,9 × 36,9 мм
• Материал корпуса: термопласт, без галогенов
• Цвет и отделка: серый, глянцевая поверхность, имитирующая “закалённую сталь”
• Тип комплектации: механизм с декоративной накладкой
• Способ монтажа: скрытая установка в подрозеточные коробки через каркас Avanti
• Крепление: винтовое
• Зажимы клемм: винтовые
• Отверстия для кабелей: два по 3 мм на каждую клемму
• Шаблон для зачистки жил: 11 мм

Совместимость и монтаж

Инвертор DKC 4404122 не устанавливается напрямую в стену. Для монтажа необходимы:

• Каркас Avanti (код 4400802) - фиксирует механизм в подрозеточной коробке;
• Рамка-суппорт для систем In-liner Front или Sotto - обеспечивает эстетичное оформление и доступ к кнопке;
• Саморезы - для крепления каркаса к коробке.

Подключаются провода через винтовые клеммы. Защита жил выполняется по шаблону 11 мм. Кабели вводятся через два отверстия диаметром 3 мм на каждой клемме. Монтаж возможен только в подготовленные ниши с использованием указанных элементов системы Avanti.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 исключает риск поражения током при случайном прикосновении, но не предназначено для влажных сред или мест с высокой запылённостью. Отсутствие галогенов в материале снижает выделение токсичных веществ при нагреве. Соответствует нормам для электроустановок в административных и производственных помещениях.

Преимущества

• Унифицированная система - совместим со всеми элементами Avanti, In-liner Front и Sotto, что упрощает проектирование и замену.
• Функциональная компактность - занимает всего 2 модуля, экономит место в распределительных коробках.
• Надёжные винтовые клеммы - обеспечивают прочное соединение даже при многократных циклах включения.
• Эргономичная форма - кнопка легко нажимается, не требует усилий.
• Долговечная отделка - глянцевое покрытие устойчиво к механическому воздействию и легко моется.

Ограничения применения

• Не применяется вне систем Avanti / In-liner Front / Sotto - не имеет стандартного подрозетника.
• IP20 - нельзя использовать в помещениях с повышенной влажностью (ванна, бассейн, улица).
• Не рассчитан на работу с мощными нагрузками свыше 16 А - не подходит для двигателей, ТЭНа, индукционных печей.
• Требует предварительной подготовки места монтажа - невозможно установить в существующую обычную розеточную коробку без каркаса Avanti.

Примеры использования

• Освещение в длинном коридоре - три точки управления: вход, середина, выход.
• Производственный участок - включение света у двух дверей и у операторского пункта.
• Лестничная клетка - управление с этажей и чердачного помещения.
• Офисные зоны с зонированием - включение света в meeting-room с двух сторон.

Практические советы

• Перед монтажом проверьте соответствие типа кабеля - сечение не более 2,5 мм2, чтобы поместился в клемму.
• Обязательно используйте каркас Avanti (4400802) - без него механизм не зафиксируется и будет болтаться.
• Не затягивайте винты клемм слишком сильно - это повредит медную жилу и снизит контакт.
• При замене старого устройства - сохраните схему подключения: инвертор требует правильного подсоединения трёхпроводной цепи (L, L1, L2).
• При заказе комплекта - учтите, что рамки и каркасы продаются отдельно. Артикулы указаны в документации производителя.
