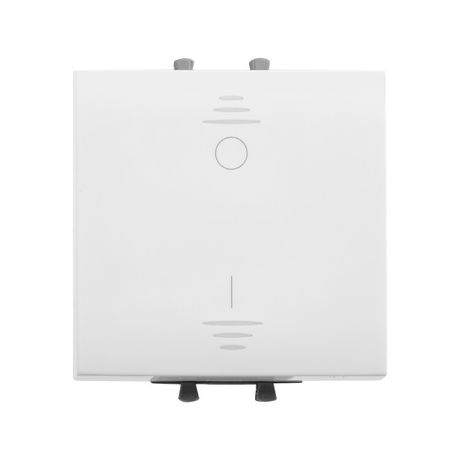

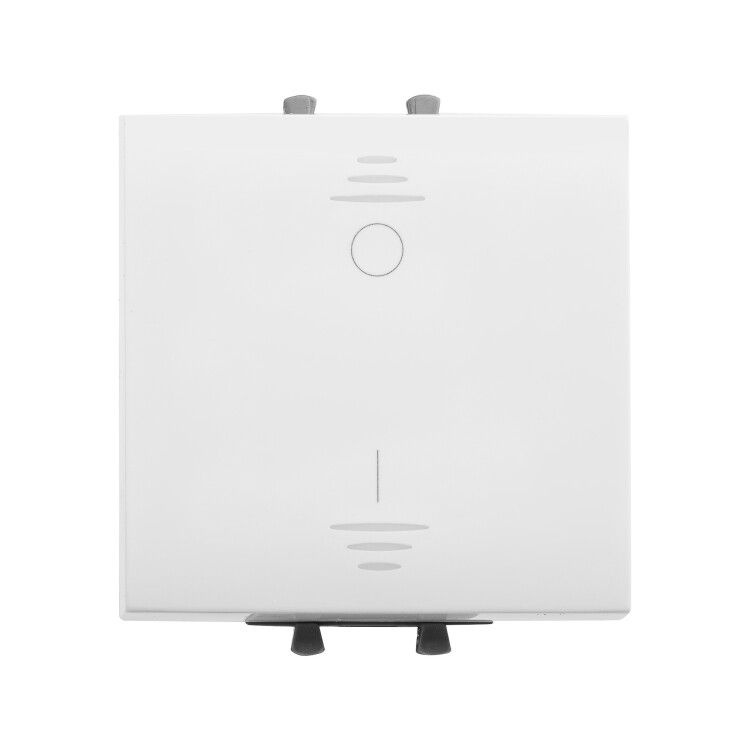

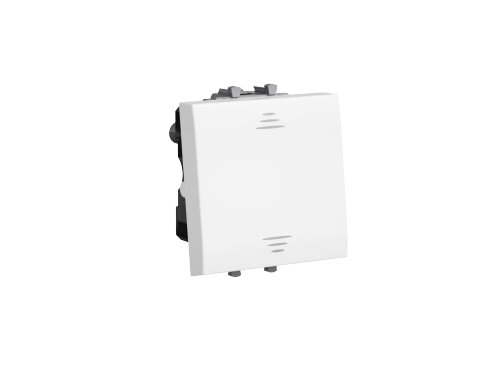

Выключатель двухполюсный одноклавишный модульный, "Avanti", "Белое облако", 2 модуля | 4400222 DKC ДКС

Выключатель модульный двухполюсный одноклавишный 2 модуля 16А IP20 белый от DKC (ДКС), артикул 4400222, предназначен для коммутации цепей освещения в распределительных коробках с внутренней установкой. Этот выключатель совместим со сборными системами Avanti и In-liner Front, обеспечивает надёжное отключение двух проводников одной клавишей.

Назначение и область применения

Выключатель модульный двухполюсный одноклавишный 2 модуля 16А IP20 белый применяется для управления световыми circuit’ами в жилых, офисных и административных помещениях. Подходит для установки в системы организованного монтажа: In-liner Front и Sotto, через рамки-суппорты и каркасы Avanti. Обеспечивает одновременное отключение фазы и нулевого провода - повышает безопасность при обслуживании осветительной сети.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В переменного тока
• Число полюсов: 2
• Число модулей: 2 (стандартный шаг 17,5 мм)
• Количество клавиш: одна
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Способ подключения: винтовые клеммы
• Диаметр отверстий для кабелей: 3 мм (по два отверстия на каждую клемму)
• Шаблон для зачистки изоляции: 11 мм
• Габариты: 44,9 × 44,9 × 36,9 мм
• Материал корпуса: термопласт, безгалогенный
• Поверхность: глянцевая белая отделка, декоративное покрытие “Белое облако”
• Фиксация: через каркас Avanti (артикул 4400802) в подрозеточных коробках
• Подсветка: RV001335 - опциональная, требует отдельного заказа

Совместимость и монтаж

Выключатель DKC 4400222 устанавливается исключительно в составе сборных систем Avanti. Для монтажа требуется использовать специальный каркас с лапками (артикул 4400802), который фиксируется в подрозеточной коробке саморезами. Прямая установка в стену невозможна - изделие не имеет собственного механизма крепления. Кабели заводятся через боковые отверстия диаметром 3 мм. Защита изоляции должна быть удалена на глубину 11 мм - соответствует рекомендованному размеру шаблона на корпусе. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и аналогичных применений. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Выключатель рассчитан на работу в условиях сухих помещений - степень защиты IP20 не предусматривает использование в сырых средах, на улице или в помещениях с повышенной запыленностью.

Преимущества

• Двухполюсное отключение - полностью разрывает цепь, что важно для ремонта и контроля
• Унифицированная форма под стандартную рамку Avanti - позволяет легко заменять или комбинировать элементы
• Глянцевая белая поверхность гармонирует с современным интерьерным дизайном
• Зажимы обеспечивают плотный контакт даже при многократных подключениях
• Произведён из экологически безопасного материала без галогенов

Ограничения применения

• Не предназначено для установки вне сборных систем Avanti / In-liner Front - невозможно закрепить самостоятельно
• IP20 - нельзя использовать в ванных комнатах, на кухне рядом с мойкой, в подвале или других влажных зонах
• Не поддерживает автоматическое отключение, УЗО или другие устройства защиты - требует наличия внешних средств защиты в щите
• Подсветка (RV001335) является отдельным компонентом и не входит в базовую комплектацию
• Максимальная нагрузка - 16 А (до ~3,5 кВт при 230 В). Не мощные нагревательные приборы или двигатели

Примеры использования

• Освещение комнаты - отключение сразу двух проводов (фаза + ноль) для безопасного ремонта люстр
• Общее управление группой точечных светильников в офисе
• Элемент системы “умного дома”, где все выключатели собраны в единую рамку Avanti
• Монтаж в медицинских учреждениях и школах - благодаря отсутствию галогенов и гигиеничной поверхности

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля отверстию - слишком толстый провод не войдёт
• Не затягивайте винты чрезмерно - можно повредить медную жилу или пластиковую клемму
• Если нужна подсветка - закажите её отдельно (RV001335) и следуйте инструкциям по подключению
• При использовании нескольких выключателей в одном ряду - используйте одинаковый тип рамок Avanti для единых зазоров между устройствами
• Не забудьте про обязательное наличие каркаса 4400802 - он необходим для механической фиксации внутри коробки
• Проверьте цветовое решение перед покупкой - “белое облако” отличается от обычного матового белого
