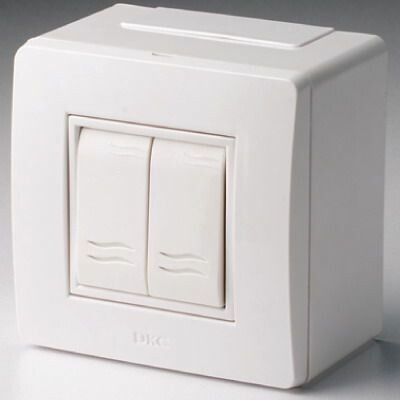

Коробка с выключателем 2-кл. 2мод. ОП Brava 10А IP20 PDD-N60 бел. DKC 10001 ДКС

Коробка с двумя выключателями DKC Brava 10001 - это готовое решение для открытой установки двух однополюсных выключателей в бытовых и офисных помещениях. Устройство совмещает корпус, два возвратно-нажимных выключателя и систему винтового подключения, обеспечивая надежное управление освещением или оборудованием без необходимости самостоятельной сборки.

Назначение и область применения

Коробка с двумя выключателями DKC Brava 10001 предназначена для монтажа на стену в местах, где требуется управление двумя независимыми нагрузками - например, двумя группами светильников, вытяжкой и освещением, или устройством и его индикатором. Подходит для жилых комнат, коридоров, офисов, санузлов. Может использоваться в качестве элемента системы управления для оборудования, такого как стиральная машина, при условии соблюдения требований к мощности и защите.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Количество клавиш: 2 (двухклавишный выключатель)
• Количество модулей: 2
• Тип управления: возвратно-нажимной
• Тип подключения: винтовые клеммы
• Схема подключения: 2×1-полюсный выключатель
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Материал корпуса: термопласт, без галогенов
• Цвет: белый, глянцевая отделка
• Габариты: 87,8 × 87,1 × 55,3 мм
• Количество вводов: 3 (для подвода проводов)
• Климатическое исполнение: УХЛ4 (работа при температуре от −25C до +40C, умеренный климат с повышенной влажностью)
• Количество отсеков: 1 (единый внутренний объем для всех контактов)
• Сигнальный контакт состояния: да (возможно подключение индикатора работы)
• Способ монтажа: открытая установка
• Тип крепления: винтовое
• Комплектация: полностью собранная коробка с установленными выключателями

Совместимость и монтаж

Коробка DKC Brava 10001 уже содержит встроенные выключатели, поэтому не требует дополнительной сборки. Монтируется на стену с помощью винтов через крепёжные отверстия в задней части корпуса. Для подвода кабелей предусмотрено три ввода - можно использовать штробу, кабель-канал или гофру. Габариты позволяют легко поместить её в стандартную нишу или на поверхность стены. Учитывайте, что посадочные размеры соответствуют типовым установочным коробкам, но не совместимы с глубокими подрозетниками - корпус выступает на 55,3 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового электрооборудования. Степень защиты IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не защищает от попадания влаги - применение в ванных комнатах, на улице или в сырых помещениях запрещено. Материал корпуса - безгалогенный термопласт, что снижает выделение токсичных веществ при перегреве. Климатическое исполнение УХЛ4 допускает использование в неотапливаемых помещениях при соблюдении температурного режима.

Преимущества

• Готовая сборка: не нужно покупать и монтировать выключатели отдельно - всё в одном корпусе.
• Удобный доступ к клеммам: винтовые зажимы обеспечивают надёжный контакт и простую замену проводов.
• Сигнальный контакт: возможность подключения индикатора для контроля состояния одного из выключателей.
• Эстетичный внешний вид: глянцевая белая поверхность хорошо сочетается с большинством интерьеров.
• Устойчивость к царапинам: материал корпуса сохраняет внешний вид даже после длительной эксплуатации.

Ограничения применения

• Не предназначен для влажных зон: IP20 не защищает от брызг и пара - нельзя устанавливать в ванной, бане, на кухне рядом с мойкой.
• Запрещён монтаж вне температурного диапазона УХЛ4: ниже −25C или выше +40C возможны деформация материала и отказ контактов.
• Подходит только для активных нагрузок до 16 А (до ~3,5 кВт): не используется для мощных нагревателей, насосов или двигателей свыше этого значения.
• Не совместим с закладными коробками: корпус имеет фиксированную толщину и не встраивается в стену - только открытая установка.

Примеры использования

• Управление двумя светильниками в спальне: основное освещение и ночник.
• Контроль вытяжки и верхнего света на кухне (при условии, что вытяжка находится вне зоны брызг).
• Переключение между режимами освещения в офисе: рабочее и фоновое.
• Работа с сигнальным контактом: индикация включения стиральной машины через LED-индикатор на лицевой панели.

Практические советы

• Перед монтажом проверьте соответствие нагрузки: суммарная мощность подключенных приборов не должна превышать 3,5 кВт (16 А × 230 В).
• Используйте медные провода сечением 1,5–2,5 мм2 - они идеально подходят для винтовых клемм.
• При подключении индикатора через сигнальный контакт используйте только низковольтные устройства (например, светодиоды с ограничивающим резистором).
• Не затягивайте винты слишком сильно - это может повредить пластиковую клемму.
• Если планируете использовать мини-каналы In-liner Classic - учтите, что входы в коробке адаптированы под них; выбирайте каналы с аналогичным профилем.
