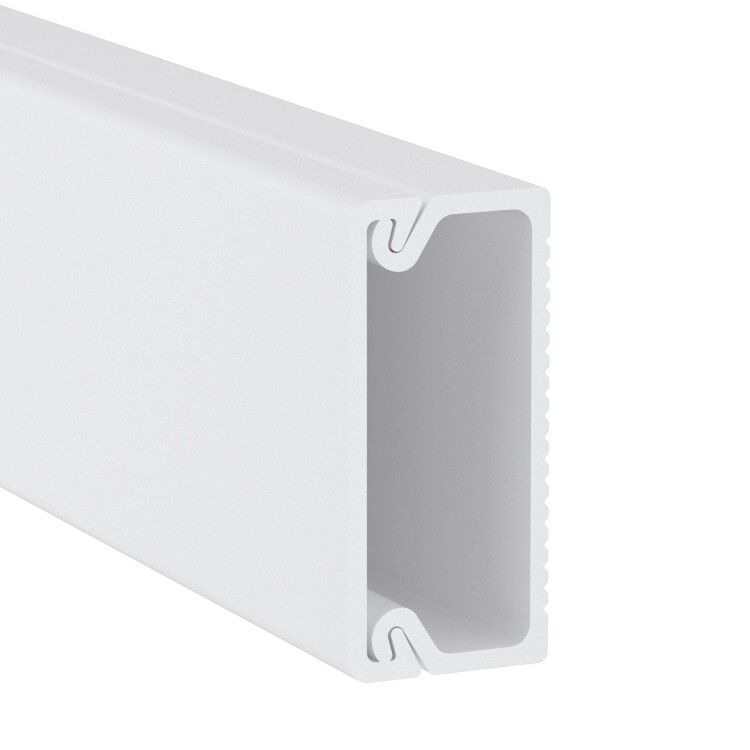

Миниканал TMC 22x10 - 00317 ДКС

Кабель-канал миниканал 22х10 пластик L2000 от DKC (ДКС) - компактный, белый профиль из ПВХ для скрытой прокладки слаботочных проводов в помещениях. Артикул 00317 входит в серию In-liner Classic и подходит для монтажа на стенах, потолках и других поверхностях там, где важна эстетика и простота установки.

Назначение и область применения

Кабель-канал миниканал 22х10 пластик L2000 предназначен для защиты и организованного размещения слаботочных кабелей: Ethernet, телефонных, коаксиальных, сигнальных, питания для устройств до 2500 В. Подходит для внутренней прокладки в офисах, квартирах, школах, медицинских учреждениях - там, где требуется аккуратный вид трассы. Благодаря прозрачной крышке можно контролировать состояние проводов без вскрытия канала.

Технические характеристики

• Размеры сечения: 22×10 мм
• Полезное сечение: 151 мм2 - достаточно для прокладки нескольких слаботочных кабелей
• Материал: ПВХ, устойчивый к механическим воздействиям и царапинам
• Цвет: Чисто-белый - гармонирует с интерьерами
• Напряжение пробоя: 2500 В - обеспечивает безопасную изоляцию при случайном контакте
• Пожаробезопасность: Не распространяет горение, огнестойкий материал
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Прозрачность: Да - крышка позволяет визуально проверить состояние кабелей
• Ударопрочность: 2 - выдерживает умеренные удары при монтаже и эксплуатации
• Покрытие: Без покрытия - поверхность матовая, не требует дополнительной обработки
• Количество отсеков: 1 - одиночная трасса без разделения
• Количество перегородок: 0 - внутри канал свободный, без внутренних барьеров
• Тип крышки: Съёмная - легко открывается и закрывается без инструментов
• Тип крепления: Защелкивание - крепится к поверхности с помощью клея, саморезов или двустороннего скотча; защелкивание используется для соединения элементов между собой
• Защитная пленка: Да - предохраняет от царапин при транспортировке и хранении
• Поставка: На катушке/в рулоне - длина 2000 мм, удобно резать на участки нужной длины

Совместимость и монтаж

Кабель-канал миниканал 22х10 пластик L2000 совместим с аксессуарами серии In-liner Classic: соединителями, углами, ответвлениями, кабельными зажимами и фиксаторами. Монтаж выполняется на ровные поверхности: штукатурку, ГКЛ, дерево, металл. Крепление осуществляется через отверстия в основании (при необходимости) или с использованием клея. Соединение секций происходит методом защелкивания - элементы плотно стыкуются без зазоров. Для герметичности стыков рекомендуется использовать специальный соединитель, входящий в комплект.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не поддерживает горение, что важно для общественных и жилых помещений. Напряжение пробоя 2500 В гарантирует электроизоляционные свойства даже при случайном контакте с силовыми проводами. Климатическое исполнение УХЛ4 позволяет применять его в условиях средней полосы России, включая неотапливаемые помещения с колебаниями температуры.

Преимущества

• Прозрачная крышка - контроль состояния кабелей без демонтажа
• Высокая ударопрочность - сохраняет целостность при монтаже и эксплуатации
• Стандартный размер - совместим с широким спектром аксессуаров серии In-liner Classic
• Эстетичный белый цвет - не выбивается из интерьера
• Комплектация - в наличии все необходимые детали для сборки: соединители, зажимы, фиксаторы
• Защитная плёнка - снижает риск повреждения при перевозке и хранении

Ограничения применения

Кабель-канал миниканал 22х10 пластик L2000 не предназначен для прокладки силовых кабелей выше 1000 В. Не следует использовать в местах с постоянным механическим давлением (например, под полом или в зоне движения тяжёлой техники). Также не рекомендуется монтировать на поверхности с высокой температурой (выше +60C) - например, рядом с радиаторами или нагревательными приборами. Открытый монтаж на улице запрещён - материал не рассчитан на УФ-излучение и осадки.

Примеры использования

• Прокладка сетевых кабелей в офисе - от коммутатора к рабочим местам
• Подключение видеокамер и датчиков в домашней системе безопасности
• Скрытие проводов от смарт-устройств (умный дом) в жилых комнатах
• Обустройство кабельной трассы в учебных классах и лабораториях
• Монтаж телефонных линий в многоквартирных домах

Практические советы

• Перед монтажом удалите защитную плёнку - она может затруднять адгезию клея
• При резке используйте ножницы по металлу или острую пилку - край должен быть ровным для качественного защелкивания
• Для длинных трасс используйте соединители - они обеспечивают надёжный контакт и предотвращают провисание
• Фиксаторы для кабеля и кабельные зажимы помогают избежать перегибов и перетяжек - особенно при большом числе проводов
• Посадочный диаметр канала 22 мм - убедитесь, что суммарный диаметр всех кабелей не превышает 8–9 мм, чтобы избежать переполнения
• При работе с гипсокартоном используйте саморезы с распорными элементами - обычные дюбели не держатся в мягком материале
