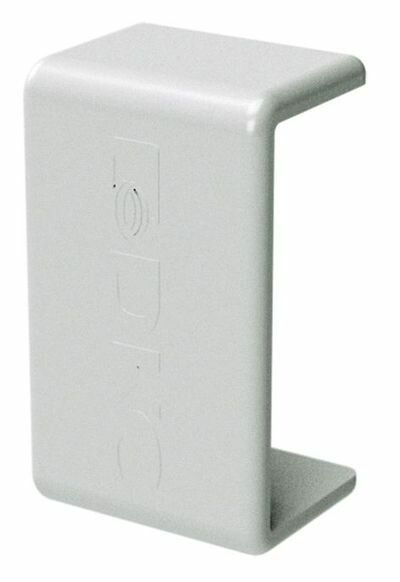

Соединение на стык для кабель-канала GM 22х10 (СПЕЦ. ЕИ уп.40шт) DKC 00594 ДКС

Соединение на стык для кабель-канала GM 22х10 от DKC (ДКС), артикул 00594, предназначено для герметичного и эстетичного соединения участков мини-каналов серии In-liner Classic. Этот элемент обеспечивает надёжное закрепление крышки на стыках, сохраняя целостность кабельной трассы без лишних зазоров.

Назначение и область применения

Соединение на стык для кабель-канала GM 22х10 используется для соединения двух секций мини-канала одного размера - 22×10 мм. Он фиксирует крышку на месте, скрывая щель между участками канала. Подходит для внутренней проводки в помещениях: офисах, квартирах, школах, медицинских учреждениях. Элемент не предназначен для открытой установки на улице или во влажных средах.

Технические характеристики

• Ширина: 22 мм - соответствует внешнему размеру мини-канала In-liner Classic
• Глубина: 10 мм - точно совпадает с глубиной профиля канала
• Материал: ПВХ без галогенов - безопасен при горении, не выделяет токсичных паров
• Степень защиты IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды
• Цвет: Чисто-белый - сочетается с другими элементами серии In-liner Classic
• Тип крепления: Защёлкивание - монтируется без инструментов
• Исполнение: Объединенная крышка - единая деталь, заменяет две половинки крышки на стыке
• Климатическое исполнение: УХЛ4 - рассчитан на использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Форма: Симметричный - одинаковый с обоих сторон, не требует ориентации

Совместимость и монтаж

Соединение на стык для кабель-канала GM 22х10 совместимо исключительно с каналами серии In-liner Classic размером 22×10 мм. Не подходит для других брендов или размеров даже при близком совпадении габаритов.

Монтаж выполняется просто: после укладки кабелей и установки двух соседних секций канала, соединение вставляется сверху - защёлкивающий механизм фиксируется автоматически. Никаких винтов, клея или инструментов не требуется. Для демонтажа достаточно слегка оттянуть край детали.

Безопасность и стандарты

Изделие изготовлено из бесгалогенного ПВХ, что снижает риск образования ядовитых веществ при перегреве или возгорании. Соответствует требованиям безопасности для внутреннего использования в жилых и общественных зданиях. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными частицами пыли, но не является водонепроницаемой.

Преимущества

• Эстетично скрывает стыки - не создаёт визуального разрыва в трассе
• Не требует инструментов - монтаж занимает несколько секунд
• Высокая точность геометрии - плотное прилегание без люфтов
• Устойчив к царапинам - поверхность остаётся чистой даже после частого обслуживания
• Поддерживает целостность системы - часть единой серии In-liner Classic

Ограничения применения

• Не использовать вне помещений - IP40 не защищает от влаги и осадков
• Не применять при температурах ниже −25C - материал становится хрупким
• Не совместим с каналами других размеров - даже 20×10 или 25×10 не подойдут
• Не рекомендуется для нагрузочных участков - не воспринимает механические удары или давление

Примеры использования

• Соединение двух участков кабель-канала вдоль потолочного плинтуса в офисе
• Переход между стенами при прокладке сети Ethernet или силового кабеля в квартире
• Завершение трассы перед углом или выходом к розетке, где нужна ровная линия
• Аксессуар для завершения вертикальной трассы на уровне перекрытия

Практические советы

• Перед монтажом проверьте, чтобы все секции канала были установлены строго в одной плоскости - иначе защёлка не сработает
• Не используйте соединение на стыке там, где есть напряжение или высокая вибрация - он не усиливает конструкцию
• Если канал был порезан под углом, этот элемент не подойдет - он работает только на прямых стыках
• При необходимости замены - легко снимается и заменяется новым, без повреждения основного канала
• Храните запасные соединения - они часто теряются при ремонте или переоборудовании
