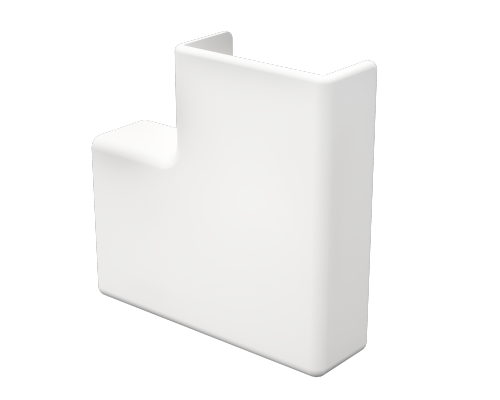

Угол плоский APM 22x10 In-liner Classic 90° IP40 DKC (ДКС) 00407

Угол плоский для кабель-канала 22х10 от DKC (ДКС), артикул 00407, предназначен для эстетичного оформления внутренних углов 90° в кабельных трассах, собранных из мини-каналов серии In-liner Classic. Этот элемент обеспечивает плавный переход проводов между вертикальными участками трассы, сохраняя целостность и внешний вид системы.

Назначение и область применения

Угол плоский для кабель-канала 22х10 используется для изменения направления кабельной трассы под прямым углом в вертикальной плоскости. Подходит для монтажа внутри помещений: офисов, квартир, административных зданий, где важна чистота линии и компактность. Элемент сочетается исключительно с кабель-каналами 22×10 мм серии In-liner Classic. Не предназначен для наружного использования или мест с высокой механической нагрузкой.

Технические характеристики

• Угол изгиба: 90°
• Материал: пластик без галогенов - безопасен при горении, не выделяет токсичных газов
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Количество вводов: 2 - вход и выход для кабелей
• Количество отсеков: 1 - одиночная камера для прокладки проводов
• Монтажная перфорация: да - есть отверстия для фиксации саморезами
• Цвет: чисто-белый - соответствует стандартному цвету канала In-liner Classic
• Симметричность: да - одинаково подходит для восходящих и нисходящих трасс
• Количество крышек: 1 - одна крышка, совместимая с основным каналом

Совместимость и монтаж

Элемент совместим только с кабель-каналами 22×10 мм серии In-liner Classic. Монтируется встраиваемым способом: крепится к стене через перфорацию с помощью саморезов, после чего в него укладывается кабель и закрывается крышкой. Нет необходимости в специальном инструменте - достаточно отвертки. Крышка легко фиксируется и снимается без повреждений. Не используйте с другими сериями или каналами другого сечения - возможны щели, деформация или потеря герметичности.

Безопасность и стандарты

Изготовлен из галоген-free пластика - соответствует нормам пожарной безопасности для внутренней проводки. Сертифицирован для использования в помещениях с повышенными требованиями к экологической безопасности. Степень защиты IP40 гарантирует защиту от контакта с инструментами и мелкими предметами, но не предназначена для влажных сред. Не применять в сырых помещениях, на улице или рядом с источниками брызг.

Преимущества

• Сохраняет единый дизайн всей трассы благодаря точному соответствию цвета и формы канала
• Перфорация упрощает крепление - не требует клея или дополнительных кронштейнов
• Симметричная форма позволяет использовать одинаковый элемент для подъема и спуска кабелей
• Гладкая поверхность не царапается при монтаже и эксплуатации
• Закрытая конструкция снижает риск случайного доступа к проводам

Ограничения применения

• Не подходит для наружной установки - IP40 не защищает от влаги
• Не рекомендуется в местах с ударными нагрузками - например, возле дверей или проходов с интенсивным движением
• Не совместим с кабель-каналами других размеров (например, 22×15 или 16×10)
• Не предназначен для силовой проводки с токами выше 16 А - ограничен теплопроводностью пластика
• Не следует использовать в условиях постоянной вибрации - возможно ослабление крепления

Примеры использования

• Формирование вертикального перехода кабелей от потолка к полу в офисе
• Обход колонны или дверного косяка в квартире с использованием мини-каналов
• Сборка трассы для слаботочных систем: Ethernet, TV, сигнализации
• Монтаж в учебных классах, больницах, детских учреждениях - где важна чистота и безопасность материалов

Практические советы

• Перед монтажом проверьте, что ширина канала точно 22 мм - даже небольшая разница (+-0,5 мм) может вызвать плохую посадку
• При сверлении отверстий под крепеж используйте сверло 3–4 мм - перфорация рассчитана именно под такие саморезы
• Не затягивайте саморезы слишком сильно - пластик может треснуть
• Если требуется несколько углов подряд - убедитесь, что радиус изгиба не превышает допустимые значения для гибкости кабелей внутри
• Артикулы 407 и 00407 - это один и тот же продукт; различие лишь в формате номера
