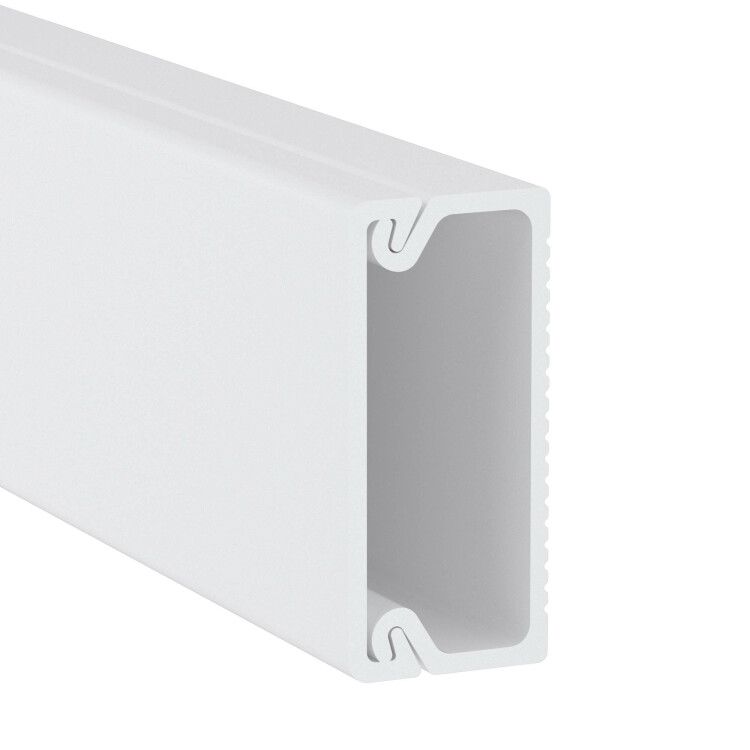

Миниканал TMC In-liner Classic 22x10 DKC 00317R

Кабель-канал миниканал 22х10 белый пластик длина 2000 мм от DKC (ДКС) - компактный элемент для скрытого монтажа слаботочных проводов в помещениях с высокими требованиями к эстетике. Серия In-liner Classic обеспечивает надежную фиксацию и легкий доступ к кабелям благодаря съемной крышке и прочному ПВХ-корпусу.

Назначение и область применения

Кабель-канал миниканал 22х10 белый пластик длина 2000 мм предназначен для прокладки слаботочных кабелей: Ethernet, телефонных линий, видеокамер, датчиков, освещения 12–24 В, а также проводов управления и сигнализации. Подходит для внутренней установки в офисах, квартирах, школах и других помещениях, где важна невидимость трассы. Благодаря белому цвету и гладкой поверхности легко сочетается с потолками, стенами и плинтусами.

Технические характеристики

• Габариты: 22×10 мм (ширина × высота)
• Длина: 2000 мм
• Материал корпуса и крышки: ПВХ
• Полезное сечение: 151 мм2 - достаточно для до 8–10 одножильных кабелей типа Cat5e/6
• Цвет: Чисто-белый, матовый
• Огнестойкость: Да - материал не поддерживает горение
• Напряжение пробоя: более 2500 В - безопасен при случайном контакте с сетью 220 В
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C
• Ударопрочность: уровень 2 - выдерживает механические нагрузки при нормальном монтаже
• Прозрачность: да - можно визуально контролировать состояние кабелей без снятия крышки
• Крышка: съемная, защелкивается на корпусе
• Количество отсеков: один - без перегородок
• Поставка: в рулоне по 20 метров (10 штук по 2 м)
• Защитная пленка: есть - предохраняет от царапин при хранении и транспортировке

Совместимость и монтаж

Кабель-канал миниканал 22х10 белый пластик длина 2000 мм совместим с аксессуарами серии In-liner Classic: углы, тройники, соединители, заглушки. Монтаж осуществляется на клей, двусторонний скотч или саморезы через отверстия в основании. Защелкивающаяся крышка фиксируется без инструментов - просто нажимаете до щелчка. Для резки используйте ножницы по металлу или ножовку по пластику - край остается ровным. Соединитель в комплекте позволяет удлинять канал без дополнительных деталей.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: не распространяет горение, не выделяет токсичных веществ при нагреве. Напряжение пробоя выше 2500 В гарантирует безопасность даже при близком расположении к силовым кабелям. Климатическое исполнение УХЛ4 допускает применение в неотапливаемых помещениях с колебаниями температуры. Защитная пленка снижает риск повреждения поверхности до момента окончательной установки.

Преимущества

• Высокая прозрачность - позволяют видеть кабели внутри без демонтажа
• Съемная крышка - удобство обслуживания и модификации трассы
• Стандартный размер - совместим с большинством аксессуаров In-liner Classic
• Пластик устойчив к царапинам - сохраняет внешний вид после монтажа
• Поставка в рулоне - экономия места при хранении и перевозке

Ограничения применения

Кабель-канал миниканал 22х10 белый пластик длина 2000 мм не предназначен для прокладки силовых кабелей 220/380 В - недостаточно сечения и защиты. Не рекомендуется использовать в условиях постоянного воздействия открытого пламени, агрессивных химических сред или при температурах ниже −40C. Отсутствие перегородок исключает возможность разделения кабелей по типам - для этого нужны двухсекционные модели.

Примеры использования

• Запитка IP-камер и Wi-Fi точек в офисе
• Прокладка LAN-кабелей между рабочими местами
• Скрытие проводов от умных розеток и светильников в спальне
• Монтаж датчиков движения и терморегуляторов в жилых зонах
• Обустройство кабельных трасс в учебных классах и медицинских кабинетах

Практические советы

• Перед монтажом удалите защитную пленку - она затрудняет адгезию клея
• При использовании вблизи радиаторов или солнечных окон учтите тепловое расширение ПВХ - оставьте небольшой зазор на стыках
• Для длинных трасс используйте соединители - они обеспечивают герметичность и целостность канала
• Проверяйте посадочный диаметр кабелей: максимальный суммарный диаметр не должен превышать 9–10 мм
• При резке используйте новую лезвие - старые ножи деформируют край и нарушают плотность защелки
